1. ダイヤフラム式、ステンレス製、カプセル式圧力計の概要

圧力計は、気体や液体などの流体の圧力を測定および表示するために使用される工業用機器です。圧力が加えられると変形するダイヤフラム、カプセル、ブルドン管などの弾性感応要素を通じて圧力を感知します。次に、伝送機構はポインタまたはデジタル モジュールを駆動してプロセス媒体のゲージ圧、絶対圧、差圧、またはその他の圧力値を視覚的に示し、産業システム全体にわたる圧力監視、安全警告、およびプロセス制御をサポートします。

内部のセンシング形状に応じて、この機器ファミリーは微圧、低圧、中圧、高圧、超高圧にわたる測定ニーズに対応できます。これが、このカテゴリが非常に幅広い産業分野にわたって指定されている理由の 1 つです。このカテゴリは、この共有感知原理に基づいて構築された 3 つの関連する圧力測定ソリューションをグループ化します。あ ダイヤフラム圧力計 は、感知機構をプロセス媒体から隔離する柔軟なダイヤフラム要素を使用しているため、粘性、腐食性、または粒子を含んだ流体に適しています。あ ステンレス製圧力計 は主に接液部とケースの材質によって定義され、標準的な炭素鋼構造と比較して、過酷な環境または湿気の多い環境での耐食性が向上します。あ カプセル圧力計 は、溶接してカプセル要素を形成する一対の波形ダイヤフラムを使用します。これは、標準のブルドン管では十分な感度が不足する非常に低い圧力の測定に特に効果的です。このページでは、情報に基づいた技術選択をサポートするために、このカテゴリ内の一般的なタイプと特性、主要なパフォーマンス機能、該当する業界、動作原理、アプリケーション ガイダンス、詳細な比較、メンテナンス方法、およびよくある質問をレビューします。

2. 一般的な種類と特徴

このカテゴリの各圧力計タイプは、プロセス媒体、圧力範囲、および環境暴露の異なる組み合わせに対応します。これらの違いを理解すると、単一の使い慣れた構成をデフォルトにするのではなく、特定のインストール ポイントに適切な機器を選択できるようになります。

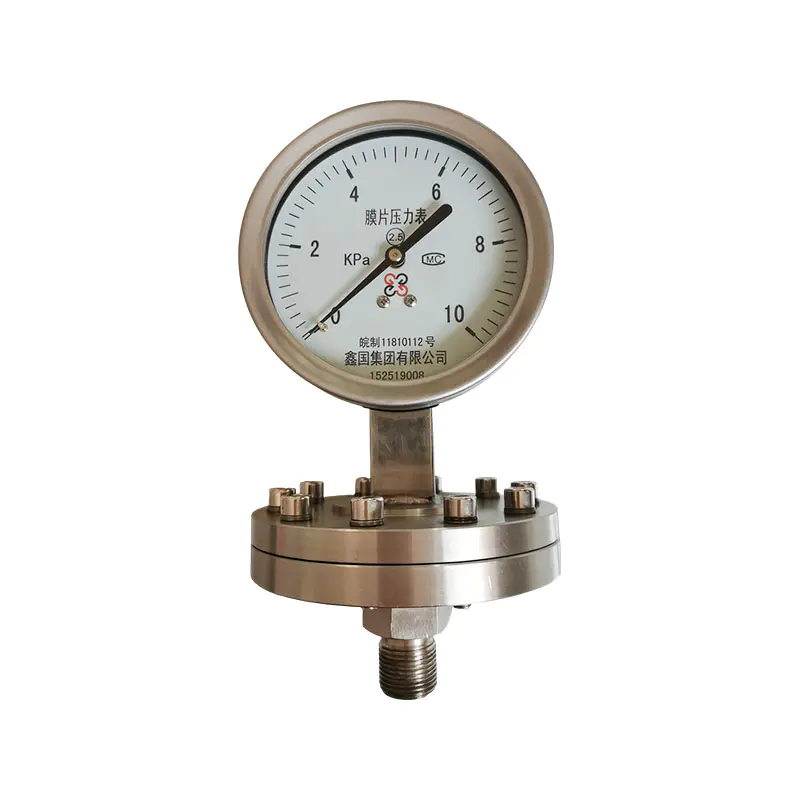

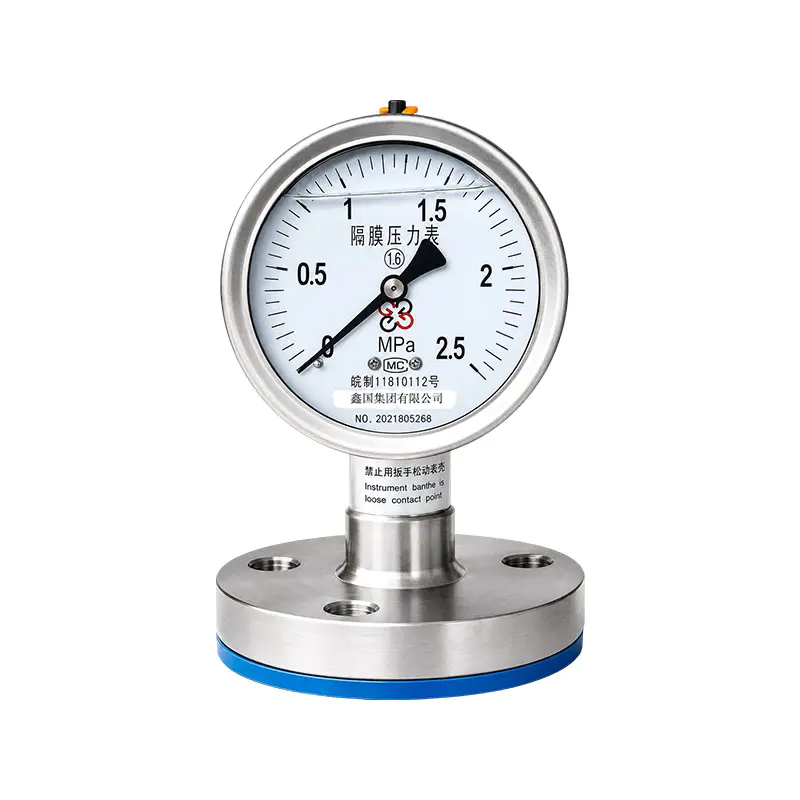

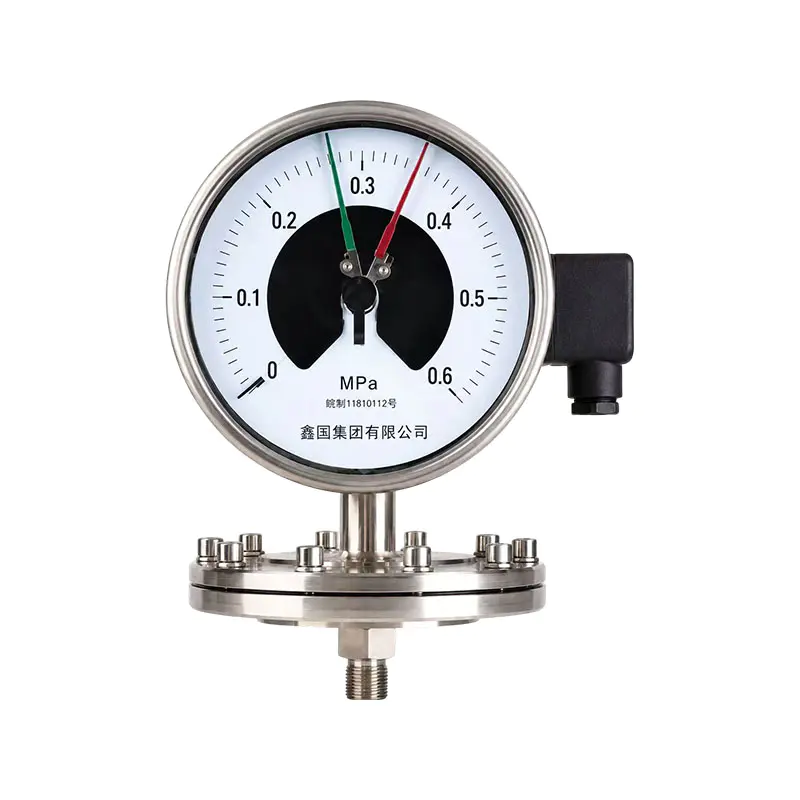

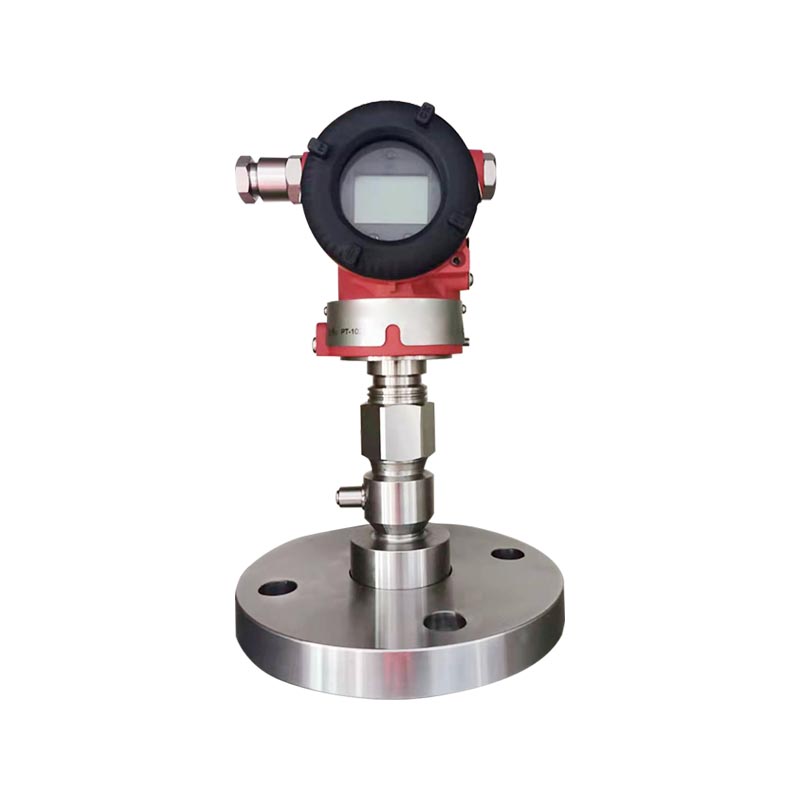

(1) ダイヤフラム圧力計

A ダイヤフラム圧力計 は、薄くて柔軟な金属または複合ダイヤフラムを感知要素として使用し、圧力が加えられると比例して変形し、この動きをリンケージまたは毛細管システムを介してポインタ機構に伝達します。ダイアフラムは耐食性またはライニングされた材料で製造でき、フラッシュまたは拡張プロセス接続で取り付けることができるため、この構成は一般に、直接取り付けのブルドン管ゲージが詰まりやすい粘性、結晶化、または粒子を含んだ媒体に仕様化されています。ダイヤフラム圧力計は、10 in.H2O (25 mbar) という低い圧力を測定でき、通常はフルスケール値の 5 倍までの過圧保護を提供します。

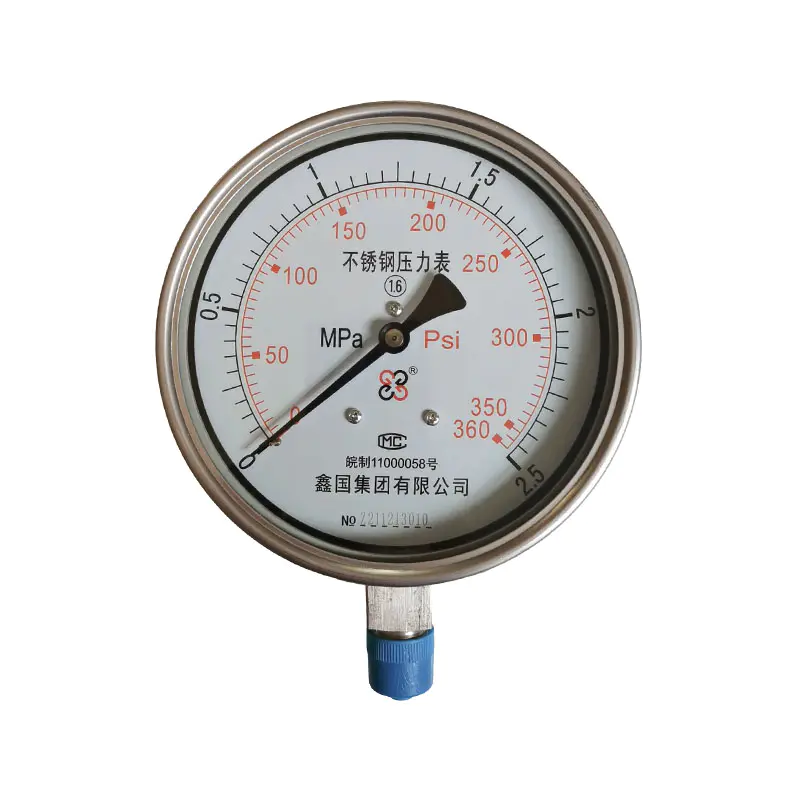

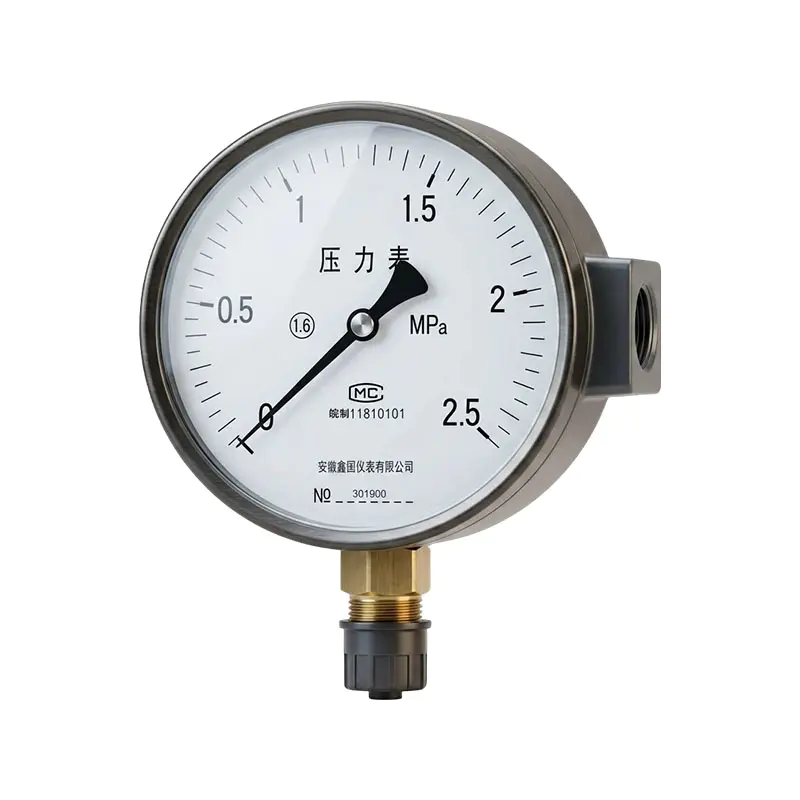

(2) ステンレス製圧力計

A ステンレス製圧力計 は、そのケースと、多くの構成において、湿気、化学物質への曝露、または屋外での風化による腐食に耐えるステンレス鋼合金を使用した接液部構造によって区別されます。この構造は、振動を伴う用途では液体で満たされたケースとよく組み合わせられます。これは、充填された液体が針のバタつきを抑え、内部のムーブメント部品の摩耗を軽減し、要求の厳しい機械環境での耐用年数を延ばすためです。ステンレス鋼の接液部の最大許容プロセス温度は、通常 100°C を超えてはなりません。

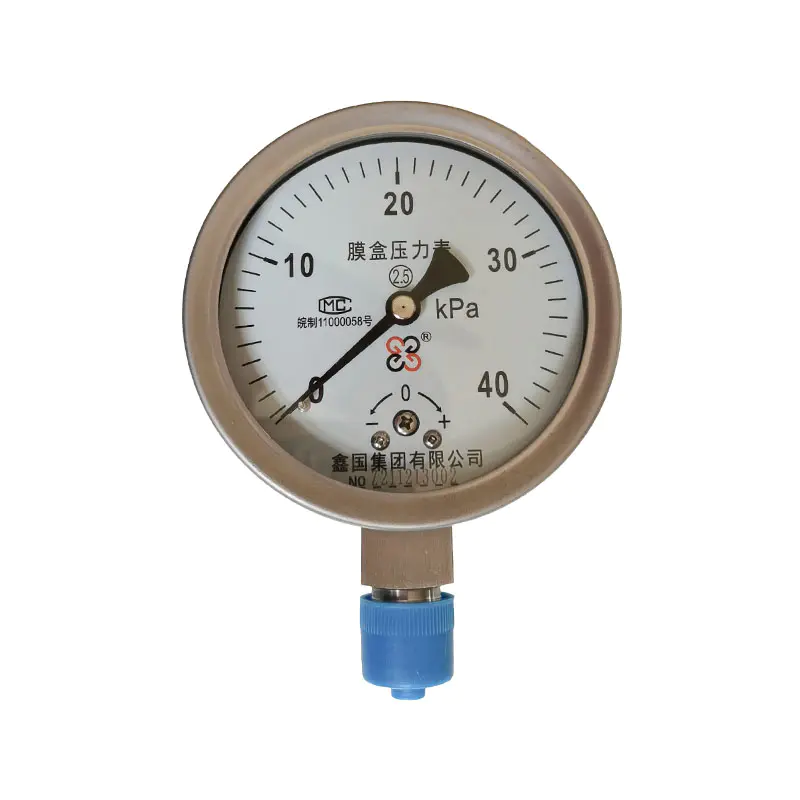

(3) カプセル圧力計

A カプセル圧力計 は、外縁で接合された 2 つの波形ダイヤフラム ディスクを使用して密閉カプセルを形成し、圧力の変化に応じて軸に沿って膨張および収縮します。この構造は、非常に低い圧力レベルで単一のダイヤフラムよりも大きく、より敏感な機械的変位を生成します。カプセルゲージは、ガス分布監視、燃焼システムのドラフト圧力測定、および標準のブルドン管感度しきい値 (1 インチ水柱 (2.5 mbar) 程度) を十分に下回って動作するその他のアプリケーションに一般的に使用されます。カプセルゲージの精度はスパンの最大 ±1.0% に達します。

3. カテゴリ全体の主要なパフォーマンス機能

使用される特定の感知要素を超えて、購入者は ダイヤフラム圧力計 , ステンレス製圧力計 、または カプセル圧力計 一般に、機器が実際の動作条件下で耐えられるかどうかを決定する、共通の一連の性能特性に注目します。これらの特性は、測定範囲、機械的耐久性、耐環境性、設置の柔軟性、および単純なポインタ読み取りを超えた機器に組み込まれた補助機能に及びます。単一の仕様に焦点を当てるのではなく、これらの要素を一緒に検討することで、実際のプロセス ラインに設置されたゲージがどのように機能するかをより完全に把握できます。

• 幅広い測定範囲: このカテゴリは、微圧、低圧、中圧、高圧、超高圧の範囲にわたるため、適切なセンシング要素をほぼすべてのプロセス条件に適合させることができます。
• 複数の精度等級: オプションは、一般的な工業グレードの精度 (クラス 2.5) から精密測定グレード (クラス 1.0 以上) にまで及び、最小限のバックラッシュと安定した長期性能を備えています。
• 耐久性のある機械構造: 内部のムーブメントコンポーネントは振動や機械的衝撃に耐えるように構築されており、要求の厳しい現場環境でも信頼性の高い使用をサポートします。
• 環境適応性: 耐食性、耐錆性、耐熱性、耐湿性の構造オプションにより、危険場所用の防爆バージョンを含め、湿気の多い場所、屋外、または化学物質にさらされる設置場所への適合性が拡張されます。
• 柔軟な設置: さまざまなパネルやパイプラインのレイアウトに適合する標準化された接続インターフェイスを備えた、ラジアル、アキシャル、埋め込み、壁掛けの構成が利用可能です。

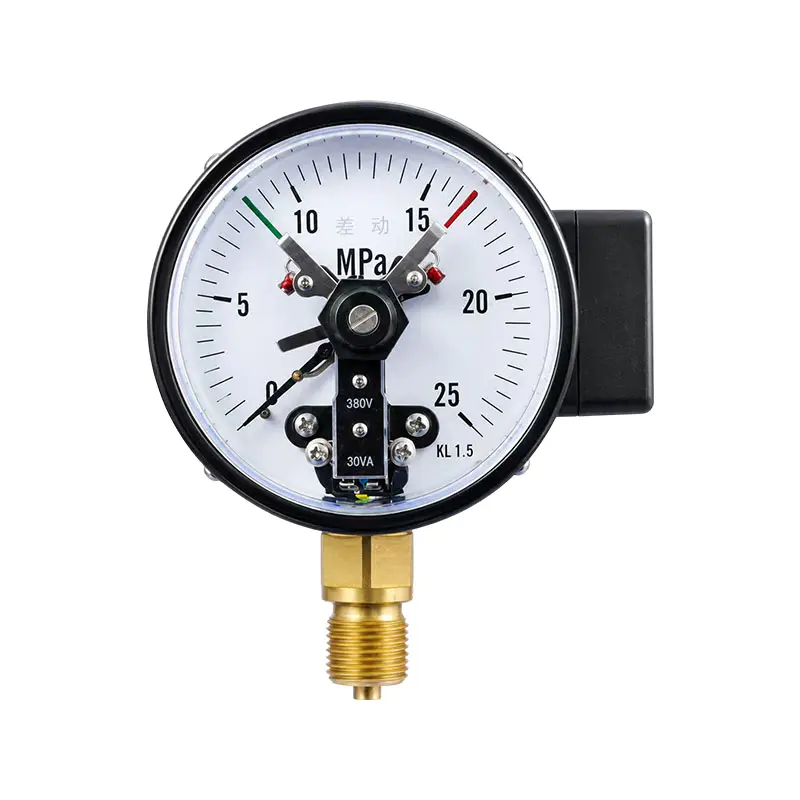

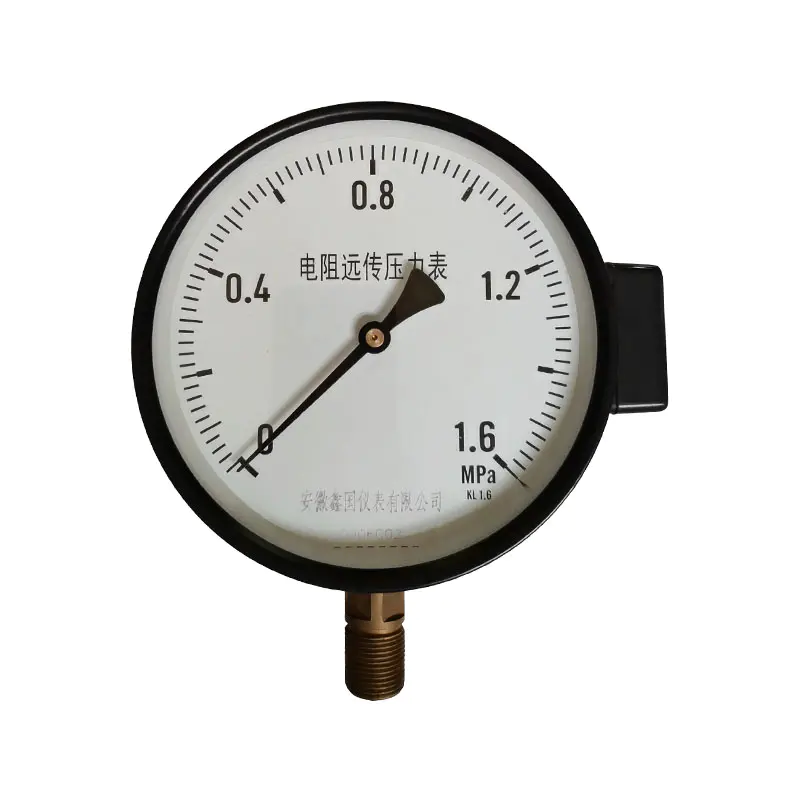

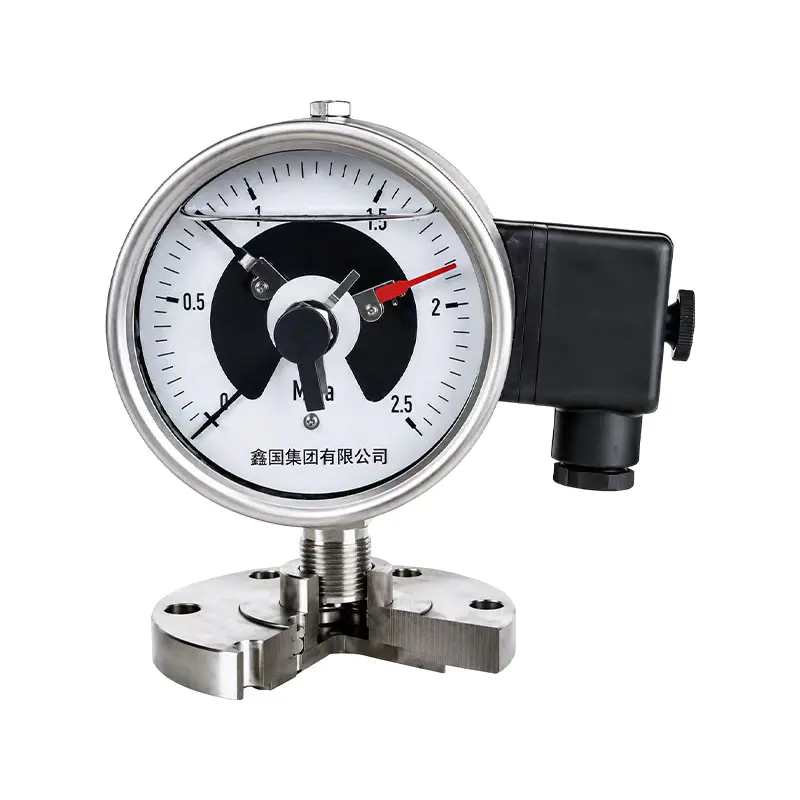

• 拡張機能: ローカルダイヤル表示は、リモート送信、上限および下限アラーム、および電気接点制御によって補完され、より広範な監視システムに統合できます。
• 操作上の安全性: 過圧保護および安全ケースの設計機能は、異常な圧力が発生した際に機器と人員の両方を保護するのに役立ちます。

これらの性能要因を総合すると、この機器カテゴリが単一の固定製品としてではなく、プロセスを単一の標準ユニットに適合させるのではなく、特定の設置に適合するように検出要素、ケース材質、接続タイプ、および補助機能が共同で選択される構成可能なプラットフォームとして扱われる理由が説明されます。

4. 適用される業界および分野

このカテゴリ内の検出素子、ケース素材、機能オプションは非常に多くの方法で組み合わせることができるため、これらのゲージは単一のニッチな用途に限定されるのではなく、幅広い産業分野で使用されています。これらの分野に共通するのは、多くの場合、振動、腐食への曝露、または厳しいプロセス公差の条件下で、パイプライン、容器、または回転機器の一部の特定の場所で、信頼性が高く読みやすい圧力表示の必要性です。以下の表は、いくつかの代表的なセクターと、 ダイヤフラム圧力計 , ステンレス製圧力計 、または カプセル圧力計 が一般的に設置されています。

Xinguo Group Co., Ltd. は、これらの分野のいくつかをサポートする圧力、温度、レベル、流量計器を開発および供給しています。当グループの製品は、電力、石油、化学、冶金、建材、機械、食品、航空宇宙、新エネルギーなどの産業分野、科学研究および教育分野に広く応用されています。これは、圧力計が完全な測定システムの一部として関連する計装やプロセスバルブと並んで考慮される、より広範なエンジニアリングアプローチを反映しています。

5. 動作原理と構造設計

3 つの製品タイプはすべて、加えられた圧力を機械的変位に変換し、それが目盛り付きダイヤルに接続されたギアアンドピニオンまたはリンケージ伝達機構を介して目に見える読み取り値に変換されます。 3 つのカテゴリの違いは主に弾性感知要素の形状と材質にあります。 ダイヤフラム圧力計 平らまたは波形のディスクとして曲がりますが、 カプセル圧力計 2 つの結合ディスクを使用して低圧での変位を増幅します。 ステンレス製圧力計 耐食性のケースに収容されたこれらの要素タイプのいずれかを使用できます。

(1) 検出素子のたわみ

プロセス圧力がダイアフラムまたはカプセルの表面に作用すると、要素は設計範囲内で弾性変形し、この変形は機器の校正されたスパン全体に加えられる圧力に比例します。ダイアフラム ゲージの場合、圧力によって柔軟な波形金属ディスクが押され、指針が動きます。カプセル ゲージの場合、2 つの波形ディスクを融合して円形のカプセルを作成します。わずかな圧力変化によってカプセルがたわみ、ピニオンがこの動きをインジケーターに伝えます。トランスミッション リンケージは、この小さな直線または軸方向の動きをポインター シャフトでの大きな回転運動に変換し、コンパクトな検出素子でフルスケールのダイヤル読み取りを駆動できるようにします。

(2) ケースとムーブメントの保護

ケースの素材と内部のムーブメントの構造によって、ゲージが極端な振動、湿度、温度にどれだけ耐えられるかが決まります。液体で満たされたステンレススチールのケースは、機械的振動を受ける設置場所によく指定されます。これは、充填された液体がムーブメントの潤滑と指針の振動の抑制の両方の役割を果たすためです。極端なプロセス温度または周囲温度でのアプリケーションの場合、冷却塔、サイフォンチューブ、ダイアフラムシールなどの付属品を使用して、機器をプロセス熱源から分離して保護します。

6. データの視覚化: タイプ間の圧力範囲のカバレッジ

以下の表を確認する前に、圧力範囲の範囲がエンジニアがゲージの選択を絞り込むときに最初にチェックする要素の 1 つである理由を理解するのに役立ちます。感知要素の形状が異なれば、感度レベルも異なります。加えられた圧力に対して感知要素が硬すぎると、ダイヤルの下限からわずかに外れる読み取り値が生成されます。カプセル要素は、平らなダイヤフラムやブルドン管ではごくわずかな動きを示す水柱 1 インチ (2.5 mbar) までの非常に低い圧力レベルで変位を最大化するように特別に設計されています。ダイヤフラム エレメントは、最低 10 インチ H2O (25 mbar) までの低から中程度の広い範囲をカバーしており、極度の感度よりもメディア互換性を重視して選択されることがよくあります。ステンレス鋼構造は、これらの感知要素のいずれかと組み合わせることができるため、距離比較における位置は、どの内部要素を収容するかによって決まります。比較すると、ブルドン管ゲージには通常、10 psi (690 mbar) 付近の下限範囲制限があります。

上の横棒グラフは、3 つの製品カテゴリにわたる圧力範囲の一般的なエンジニアリング リファレンスを表しています。カプセルゲージは最も狭いが最も特殊な帯域を占め、圧力スペクトルの非常に低い端に集中しており、デュアルダイヤフラム構造による増幅された感度が使用可能な読み取りに不可欠です。ダイヤフラム ゲージは、低から中程度の広い範囲にわたっており、極端な範囲ではなくメディアの互換性が主な選択要因であるプロセス業界全体での一般的な使用を反映しています。この比較ではステンレス鋼のゲージが最も幅の広いバーを示しています。これは、ステンレス鋼の名称が特定の感知形状ではなく、ケースと接液部の材質を指すためです。つまり、低圧、中圧、高圧のブルドン管、ダイヤフラム、またはカプセル計器のいずれにもステンレス鋼構造が同様に見られることを意味します。この区別は、実際にはステンレススチールのケースが用途に応じてダイヤフラムまたはブルドン管エレメントのいずれかと組み合わされることが多い場合、最初にこれら 3 つのカテゴリーを相互に排他的であるかのように比較する購入者にとって重要です。非常に低い圧力のガス分布またはドラフトの測定ポイントでは、ケースの材質に関係なく、カプセル要素が実用的な選択肢となります。湿気の多い環境や腐食性の環境で中圧から高圧を運ぶ一般的な工業プロセス ラインでは、ブルドン管またはダイヤフラム要素の周囲に構築されたステンレス鋼ゲージがより一般的な仕様です。感知要素とケースの材質の間のこの階層的な関係を認識すると、購入者は範囲と材質が常に単一の固定構成に関連付けられていると想定するのではなく、圧力計のデータシートをより正確に読むことができます。 Xinguo Group Co., Ltd. は、これらのカテゴリにわたる構成可能な組み合わせを提供しており、購入者が特定のプロセス要件に基づいて感知要素とケースの材質を個別に指定できるようにします。全体として、このグラフは、ケースの材質を別個の補足的な仕様として扱い、まず検出素子レベルで範囲範囲を評価する必要があることを示しています。

7. 適用シナリオと選択ガイド

これら 3 種類のゲージの選択は、プロセス媒体の特性、予想される圧力範囲、および周囲の設置環境を特定することから始まります。粘性流体、スラリー、または結晶化しやすい媒体を運ぶプロセスラインでは、通常、 ダイヤフラム圧力計 これは、直接のブルドン管接続では不可能な方法で、同一平面または拡張されたダイヤフラム面が詰まりに抵抗するためです。湿気の多い環境、屋外、または化学物質にさらされた環境に設置する場合は、通常、 ステンレス製圧力計 、ケースの耐食性により、屋外や洗浄に長期間さらされた場合でも、内部のムーブメントとダイヤルの視認性が保護されます。ファンやブロワーの監視、フィルターの監視、低圧空気圧システム、真空ポンプなどの超低圧ガス媒体の場合、 カプセル圧力計 低圧力レベルで感度が増幅されるため、適切な選択です。

中程度の互換性と圧力範囲を超えて、ダイヤルのサイズ、プロセス接続のタイプ、取り付け方向もサウンドの選択に考慮されます。信頼性の高い測定値を得るには、疲労やオーバーレンジのオフセットによってフルスパン付近の精度が低下するため、動作圧力が目盛の中央 3 分の 1 に収まる必要があります。 Xinguo Group Co., Ltd. は、ゲージを設置箇所に正確に適合させることができるように、設定可能なダイヤル直径、ねじ接続、ダイヤフラムのライニング材料を提供しています。特定の化学ベントやスクラバーの監視ポイントなど、腐食性媒体と非常に低い圧力を組み合わせる用途では、ステンレス鋼のケースとカプセル感知素子を指定することができます。これは、これら 3 つのカテゴリが常に相互排他的であるわけではなく、複合動作条件に対処するために組み合わせることができることを示しています。

8. データの視覚化: 多要素性能レーダーの比較

レーダー形式の比較は、テーブルの個別の行から読み取るのではなく、ゲージ タイプ間でいくつかのパフォーマンス要素を一緒に比較検討する必要がある場合に役立ちます。以下のグラフは、前に紹介した 3 つのカテゴリにわたる媒体適合性、耐食性、低圧力感度、および振動耐性を比較しています。これらの要因を一緒に見ると、各タイプが単一の指標で直接競合するのではなく、異なる役割を占める理由が明確になります。このアプローチは、エンジニアが通常、1 つの特性を個別に最適化するのではなく、複数の要件を同時に評価して機器の仕様を評価する方法を反映しています。この視覚化は、絶対範囲値のみではなく相対的な形状に焦点を当てることで、上記の棒グラフを補完します。

レーダーチャートが示すのは、 ダイヤフラム圧力計 このプロファイルは媒体適合性に沿ってさらに拡張されており、ブルドン管やカプセルアセンブリを詰まらせる可能性のある粘性または粒子を含んだ流体との直接接触から感知要素の面を隔離するという設計上の利点を反映しています。の カプセル圧力計 対照的に、プロファイルは低圧力感度に沿ってさらに拡張されており、これは、非常に低い加えられた圧力で変位を増幅するように特別に設計されたデュアルダイヤフラム構造と一致しています。どちらの構造も、電子圧力トランスミッタと比較して主に急速に変化する圧力過渡現象に対して最適化されていないため、どちらのプロファイルも中程度の同等の応答速度を示します。両方のタイプの耐食性は、検出形状自体ではなく、選択した特定の接液部とケースの材質に大きく依存します。そのため、どちらかの要素タイプをステンレス鋼のケースと組み合わせると、この要素が大きく変化することがよくあります。同様に、耐振動性も、ダイヤフラムやカプセルの形状だけよりも、ゲージが液体で満たされているかどうか、およびムーブメントの取り付け方法によって決まります。この比較は、どちらのタイプも普遍的に優れているわけではなく、それぞれが特定のプロセス条件に合わせた意図的な設計のトレードオフによって形成されていることを示しています。清浄な中圧ガスを測定する施設では、通常、標準的なダイアフラムまたはブルドン管構成で十分であると考えられます。これは、その設定ではカプセル要素の増幅された低圧感度が十分に活用されないためです。逆に、燃焼ドラフト圧力またはクリーンルームの差圧を監視する施設では、このような低い圧力で使用可能で読み取り可能なたわみを提供するのはカプセル要素だけであることが判明する可能性があります。エンジニアは、実際のプロセス範囲に対して高感度または低感度の要素を選択することを避けるために、機器仕様のレビュー中にこの種の並べて比較を頻繁に使用します。このアプローチは、選択したゲージが機械的移動の両端に近づきすぎるのではなく、意図した動作帯域全体にわたって安定した読みやすい表示を提供することを保証するのに役立ちます。全体として、レーダー チャートは、このカテゴリ内のゲージの選択は、媒体の互換性、低圧力感度、または補完的なケース材料の選択を通じて対処される組み合わせなど、設置ポイントでの主要な要件に基づいて行う必要があることを裏付けています。

9. 詳細比較表

以下の表は、このコレクションの 3 つの製品カテゴリにわたる主要な選択要素をまとめたもので、特定の設置に関する詳細な技術データシートを参照する前に実用的なクイック リファレンスを提供します。

10. データの視覚化: 精度クラスの比較

精度は、あらゆる用途の圧力計を選択する際の重要な仕様です。ゲージの種類やサイズが異なると精度クラスも異なります。これらの違いを理解することで、過剰な仕様を指定することなく、選択した機器がプロセス要件を確実に満たすことができます。以下の表は、3 つの製品カテゴリにわたって利用可能な一般的な精度クラスの比較図を示しています。カプセルゲージは通常、公称サイズに応じて変動しますが、スパンの最大 ±1.0% の精度を実現します。ダイヤフラム ゲージは、特定のモデルとサイズに応じて、通常、クラス 1.0、1.6、または 2.5 で入手できます。ステンレス鋼の圧力計は、感知要素と構造に応じて、クラス 1.0 からクラス 2.5 までの範囲になります。ダイヤルのサイズが大きいほど、ゲージは圧力変化をより正確に検出し、より高い分解能で表示できます。精度クラスは EN 837 などの規格に従って定義されており、テスト ゲージの ±0.1% から一般サービスの ±2.5% までとなります。

上の横棒グラフは、3 つの製品カテゴリにわたる一般的な精度クラスの範囲を示しています。より大きな公称サイズ (100 mm および 160 mm) のカプセル ゲージは、スパン精度の ±1.0% を達成できるため、正確な低圧測定が必要な用途に適しています。ダイヤフラム ゲージは、高精度アプリケーション向けのクラス 1.0 から一般産業サービス向けのクラス 2.5 まで、幅広い精度クラスを提供します。ステンレス鋼の圧力計も同様の範囲にあり、ダイヤル サイズ 100 mm および 160 mm にはクラス 1.0 とクラス 1.6、ダイヤル サイズ 63 mm にはクラス 2.5 が用意されています。精度はゲージの設計だけでなく、温度、振動、圧力変動などの動作条件にも影響されることに注意することが重要です。動作温度が基準温度の 20°C から逸脱すると、追加の温度起因誤差が発生する可能性があります (通常、摂氏 1 度あたり約 0.04%)。最高の精度が必要な用途には、より大きなダイヤル サイズとより高精度クラスのゲージを選択する必要があります。絶対精度がそれほど重要ではない一般的な監視および安全用途には、標準のクラス 2.5 ゲージがコスト効率の高いソリューションを提供します。これらの精度のトレードオフを理解することは、エンジニアが機器を過剰に指定したり過小に指定したりすることなく、特定の測定点ごとに適切なゲージを選択するのに役立ちます。

11. 保守点検指導

定期検査により、3 種類のゲージすべての耐用年数が延長されますが、特定の検査は構造によって多少異なります。堆積物が蓄積するとダイヤフラムの柔軟性が徐々に低下し、実際の圧力変化に対するゲージの応答が遅くなる可能性があるため、ダイヤフラム ゲージにコーティングの摩耗の兆候やプロセス側の面に残留物が蓄積していないかどうかを確認する必要があります。ステンレススチールのゲージ、特に液体が充填されたタイプは、充填液のレベルとケースのシールの完全性を検査する必要があります。これは、シールが損傷すると充填液が失われ、時間の経過とともにムーブメントが湿気の浸入にさらされる可能性があるためです。カプセルゲージは、増幅された検出形状が、より高い圧力範囲で動作する標準のダイヤフラムやブルドン管素子よりも小さな機械的ドリフトの影響を受けやすいため、定期的なゼロ点検証が必要です。

1. ダイアフラム面に残留物の蓄積やコーティングの摩耗がないか定期的に検査してください。
2. 液体が満たされたケースのシールとステンレス鋼ゲージの充填液レベルを確認します。
3. 特に低圧使用時のカプセルゲージの場合は、ゼロ点の読み取り値を定期的に確認してください。
4. プロセス接続のネジ山と取り付け金具が適切なトルクで締め付けられていることを確認します。
5. 認定されたテストゲージを使用して、定期的にゲージの校正をチェックしてください。

センシング要素の材質とケース構造の仕様を文書化しているメーカーと協力することで、メンテナンス チームは一般的な想定ではなく実際の製品設計に基づいて現実的な検査間隔を設定することが容易になります。 Xinguo Group Co., Ltd. は、その製造能力を通じて、温度、レベル、流量計器と並行して圧力計器の研究、開発、生産に従事し、圧力感知要素、ケース材料、および補完的なプロセスコンポーネントを完全な測定システムの一部として一緒に考慮する統合アプローチをサポートしています。
