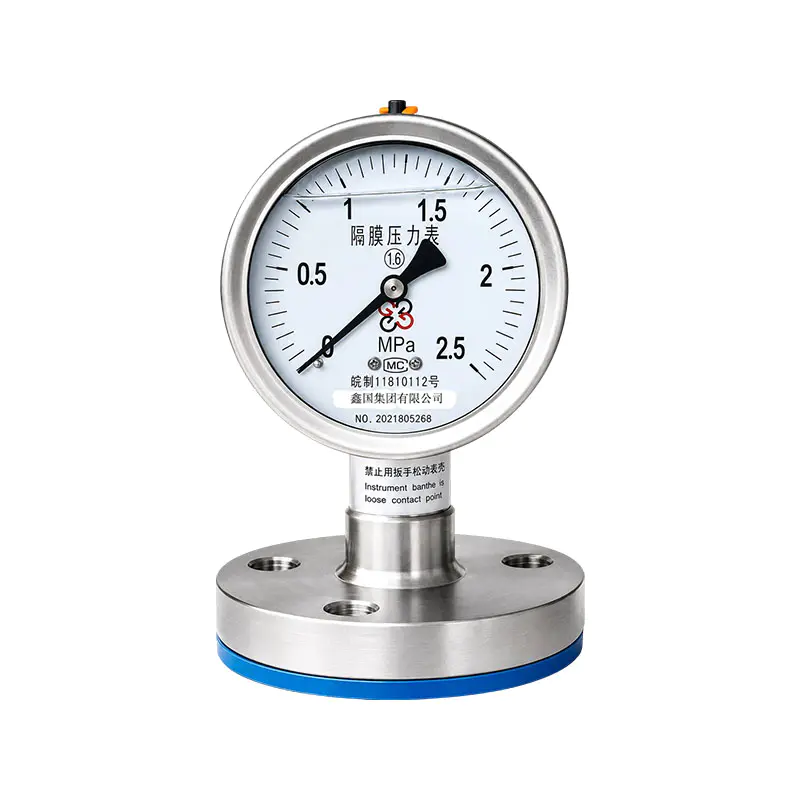

XG/Y-M サニタリーダイヤフラム圧力計

Name: XG/Y-M サニタリーダイヤフラム圧力計
Rating: 5 (99 reviews)

XG/Y-Mサニタリーダイヤフラム圧力計は、圧力計とサニタリーダイヤフラムアイソレータから構成される間接式圧力測定器です。クランプクイック取り付け構造を採用。接触部はすべて316Lステンレス鋼を使用し、接触面は電解研磨処理を施しています。デッドコーナーや溝がなく、測定媒体はダイアフラムとサニタリーチャックにのみ接触し、圧力計の内部には侵入しません。媒体の圧力によりダイヤフラム膜が変形し、隔離チャンバー内の食品グレードの密封圧力伝達流体を介して圧力がメーターヘッドのスプリングチューブに伝達され、現場での圧力表示が実現します。

製品の利点:
1. デッドコーナーのないフラットな埋め込み衛生構造、面一の膜設計、高光沢の研磨された内壁、残留培地のデッドコーナーがなく、CIP オンライン洗浄と SIP 蒸気滅菌をサポートし、GMP クリーン生産基準を満たしています。
2. 316L 接触媒体材料、酸およびアルカリ腐食に耐性があり、薬品、飲料、発酵ブロスなどの清浄な媒体に適しており、機器の金属沈殿物による媒体の汚染を防ぎます。
3. ダイヤフラムは完全に隔離されており、プロセス媒体はメーターヘッドの動きから完全に分離されているため、スラリーや粘性媒体による詰まりや損傷から機器を保護するだけでなく、隔離液の漏洩や生産材料の汚染も回避され、生産がより安全になります。
4.衛生クランプの迅速な取り付け接続、溶接なしで分解が簡単、分解、洗浄、消毒に便利で、食品や医薬品のきれいなパイプラインの迅速な取り付けと交換に適しています。
5. さまざまな作業条件への適応性が高く、耐衝撃性および電気接触式メーターヘッドと組み合わせることができ、圧力測定およびアラーム機能も備えています。高温滅菌条件にも耐えられ、医薬品、食品・飲料、生物発酵、純水装置などの業界で幅広く使用されています。

主なセールスポイント:
1. フラッシュフィルムはデッドコーナー構造を持たず、内壁は鏡面研磨されており、材料の堆積がありません。 CIPオンライン洗浄とSIP高温滅菌をサポートし、GMP衛生要件を満たしています。
2. 316L 媒体接触部品は衛生的で耐食性があり、不純物の沈殿や材料の汚染がなく、食品や医薬品のクリーンな生産に適しています。
3. クランプのクイック取り付けインターフェイスは、分解が簡単で便利で、洗浄と消毒が簡単で、時間を節約し、交換とメンテナンスの効率を向上させます。
4. ダイヤフラム絶縁保護により、材料とメーターヘッドの間が完全に絶縁され、動きの妨げや絶縁液の漏れによる製品の汚染が防止されます。耐衝撃・電気接触式メータヘッドを搭載し、圧力測定アラームを実現します。

お問い合わせ

前へV：XG/YPFシリーズダイヤフラム式圧力計次へ：XG/Y-Mシリーズダイヤフラム式圧力計

よくある質問性能仕様

Q1：サニタリーダイヤフラム圧力計と通常のダイヤフラム圧力計の違いは何ですか？
A: サニタリータイプは、凹面やデッドコーナーのないフラッシュメンブレン構造を採用し、高光沢の表面処理を施し、CIP洗浄とSIP滅菌をサポートし、インターフェースはクランプで素早く取り付けられ、GMP基準を満たしています。通常のダイヤフラムメーターには中程度の保持力を持たせるためのデッドコーナーがあり、ほとんどがネジやフランジで接続されています。これらは主に化学作業条件で使用され、食品や医薬品のクリーンな生産には適していません。

Q2：高温蒸気滅菌は可能ですか？
A: SIP オンライン蒸気滅菌をサポートしていますが、媒体温度を制御する必要があり、長時間の過熱には使用できません。滅菌中の圧力衝撃を避け、内部の圧力伝達媒体への高温による損傷を防ぐためにヘッダーを絶縁することをお勧めします。

Q3: クランプインターフェースの仕様を確認するにはどうすればよいですか?
A: 一般的なクランプ仕様には DN25、DN40、DN50 があります。パイプクランプの外径を確認し、対応するクランプジョイントと一致し、シールと衛生レベルを確保するために食品グレードのシリコンシールリングを使用して取り付ける必要があります。

Q4: 材料を汚染する危険性はありますか?
A: 通常の無傷の状態では、ダイアフラムは材料をメーターヘッドから分離しており、材料を汚染することはありません。過大な圧力によりダイヤフラムを破裂させることは固く禁止されています。ダイヤフラムが損傷すると、内部の隔離液体が材料中に漏れ出します。異常な読み取り値がある場合は、機械を直ちに停止して検査および交換する必要があります。

測定範囲と型式表示

型式（耐振圧力計付）	型式（ステンレス製圧力計付）	コード	タイプ	レンジ上限(MPa)
XG-YN-60/MC	XG-Y-60B/Z/MC	MC	クランプタイプ(フランジ1 1/2")	0.6~2.5 (フランジ1 1/2")
XG-YN-100/MC	XG-Y-100B/Z/MC	MC	クランプタイプ(フランジ1 1/2")	0.4～2.5(フランジ2")
XG-YN-100/ミネソタ州	XG-Y-100B/Z/MN	MN	ナットの種類	0.4～2.5
XG-YN-100/MH	XG-Y-100B/Z/MH	MC	角フランジタイプ（ホモジナイザー用）	10～60

注:
1. 他の汎用圧力計も選択可能です。ご注文の際は弊社工場までご相談ください。
2. 圧力計とダイヤフラム装置との接続形式は他にも対応可能です。ご注文の際は工場までご相談ください。
