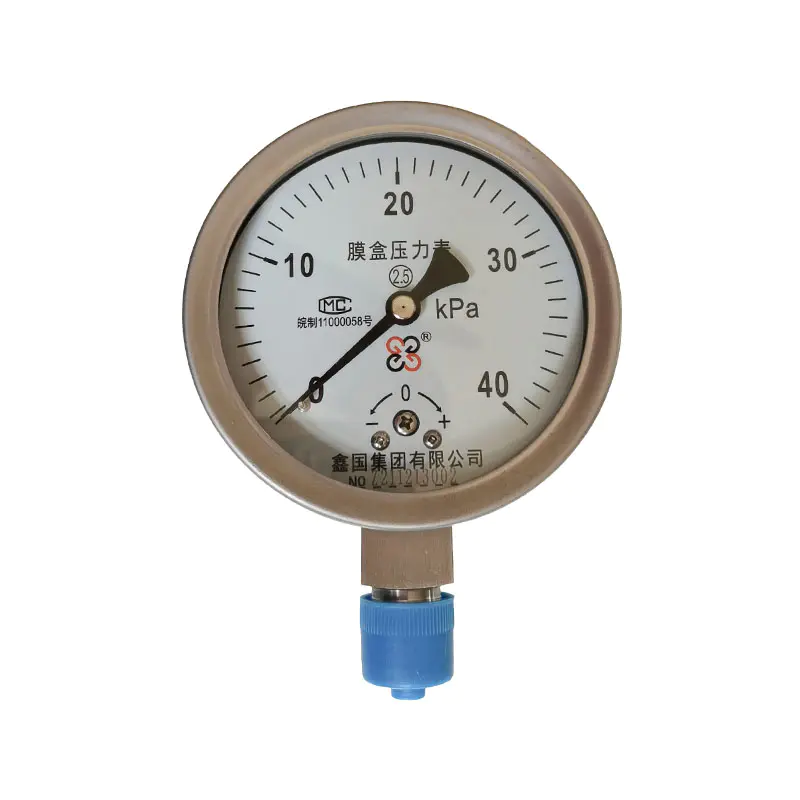

XG/YE-100、150シリーズダイヤフラムボックス圧力計

Name: XG/YE-100、150シリーズダイヤフラムボックス圧力計
Rating: 5 (99 reviews)

XG/YE-100、150シリーズダイヤフラムボックス圧力計は、感圧素子に波板ボックスを使用した局所微小圧力指示機械式圧力計です。ゲージ径はΦ100mmとΦ150mmの2仕様に分かれます。波形フィルムボックスにより加圧による弾性変位を発生させ、その変位をレバーギア伝達機構により増幅し、指針を駆動することで現場での微圧、負圧、正負圧表示を実現します。通常バージョンの液膜ボックスとジョイントは銅と錫の合金で作られています。末尾の B はステンレス鋼バージョンで、受液部分がステンレス鋼材料に置き換えられます。拡張可能な耐衝撃性と磁気補助電気接点構成は、爆発の危険を伴わないガスの微圧と負圧の測定に適しており、ボイラーの換気、ガス、炉、除塵ファン、その他の作業条件で一般的に使用されます。

製品の利点 :
1. 微小圧力測定の感度は高く、メンブレンボックス圧力検出素子は小さな圧力変化に敏感であるため、微小圧力および低圧ガスの測定シナリオに特に適しています。
2. 優れた気密性能、溶接シール構造、ガス漏れ防止、炉内空気圧、ガス、換気などのガス圧力の監視によく使用されます。
3. 軽量で安定した構造、シンプルな内部構造、一部のバネ管器具に比べて過負荷耐性に優れ、日常故障率が低い。
4. オプション構成が豊富で、ステンレス製、耐衝撃型、磁気アシスト電気接点型など、現場での警報連動を実現します。インターフェイスは多様で、インストールとデバッグが簡単です。

主なセールスポイント:
1.高感度の微圧測定、メンブレンボックス圧力感知要素、低圧および微圧ガスの検出に熟練し、小さな圧力変化に迅速に応答します。
2. 優れた気密性、溶接シール構造、ガス漏れが容易ではなく、風圧、ガス、炉換気などのガス作業条件に適しています。
3. シンプルな構造で故障率が低く、一定の過負荷にも耐え、軽量で長期使用にも信頼性があります。
4. 圧力警報連動制御を実現するために、ステンレス鋼、耐衝撃性、磁気補助電気接点スタイルをサポートする複数の構成が利用可能です。
5. 簡単な設置とメンテナンス、完全なインターフェイス仕様、簡単な分解と交換、さまざまなタイプのファン、ボイラー、ガス機器との幅広い互換性。

お問い合わせ

前へV：XG／YA -100、150シリーズアンモニア圧力計次へ：XG/YE-100B ステンレス製ダイヤフラムボックス圧力計

よくある質問性能仕様

Q1: ベローズ圧力計は液体媒体の測定に使用できますか?
A: 主にガスの微圧と低圧の測定に使用されます。液体の測定には推奨されません。メンブレンボックスのキャビティに液体が入ると、簡単に内部腐食やゼロドリフトが発生する可能性があります。液体媒体の測定には、ダイヤフラムまたはスプリングチューブ圧力計を使用することをお勧めします。

Q2: ベローズ圧力計のレンジが小さいのはなぜですか?高圧も測れますか？
A: メンブレンボックスは薄肉の圧力感知要素であり、微圧および低圧にのみ適しています。高圧は膜ボックスの永久変形や機器の故障を引き起こす可能性があります。高圧条件ではスプリングチューブ圧力計をご使用ください。

Q3: 通常のダイヤフラムボックスとステンレス製のダイヤフラムボックス圧力計のどちらを選択すればよいですか?
A: 通常のダイヤフラムボックスの過電流コンポーネントは銅合金でできており、乾燥した非腐食性ガスに適しています。弱い腐食性ガスや湿気の多い環境では、ステンレス鋼製ダイヤフラムボックス圧力計を直接選択して、耐腐食性の寿命を向上させることができます。

Q4: 指針がゼロに戻らず、正確に測定できない原因は何ですか?
A: 主な原因: 過圧の影響、メンブレンボックスを腐食する腐食性ガス、頻繁な圧力変動。過負荷に注意し、腐食性媒体にはステンレス鋼を選択し、定期的にゼロ点を確認し、膜ボックスが著しく変形した場合は直ちに機器を交換してください。

スケール範囲と精度クラス

モデル	目盛範囲(kPa)			精度クラス	重量(kg)
モデル	ゲージ圧	負圧	連成圧	精度クラス	重量(kg)
XG-YE-100 XG-YE-150	0～1.6	-1.6～0	-0.8～0.8	2.5	0.5
	0～2.5	-2.5～0	-1.2～1.2
	0~4	-4~0	-2～2
	0~6	-6~0	-3～3
	0~10	-10~0	-5～5
	0~16	-16~0	-8～8
	0~25	-25~0	-12～12
	0~40	-40~0	-20～20

動作位置と環境: 機器は垂直に取り付ける必要があります。動作周囲温度: -25~55℃、相対湿度 ≤80%。周囲の空気には、機器を腐食させる有害なガスが含まれていてはなりません。
温度の影響: 動作温度が 20 ±5℃ から外れる場合、追加の温度誤差は 0.4%/10℃ を超えてはなりません。
