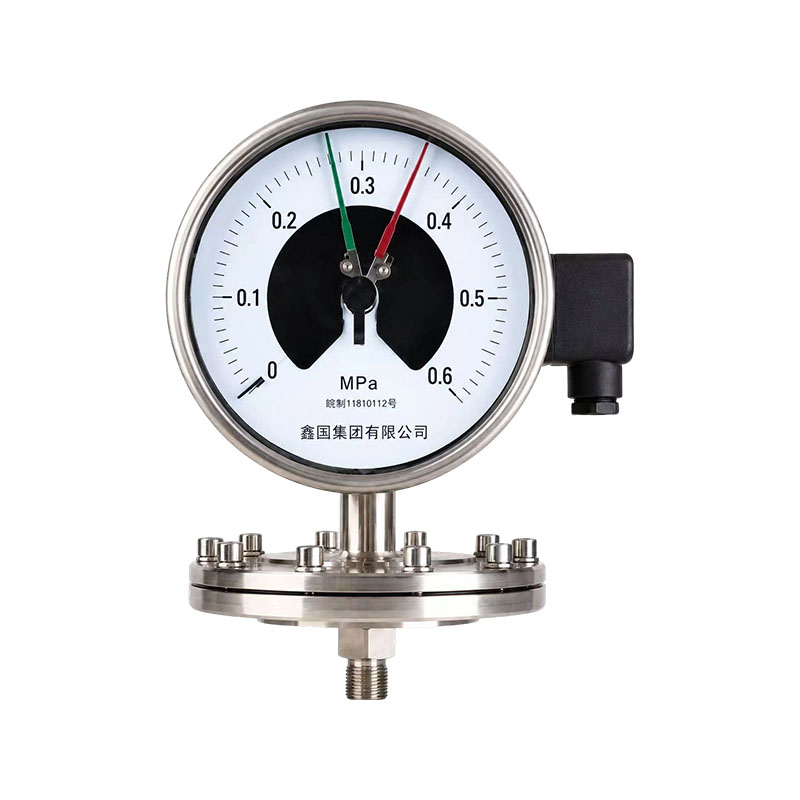

XG/YPFシリーズ ダイヤフラム式圧力計

XG/YPFシリーズダイヤフラム圧力計は、感圧弾性体に波形ダイヤフラムを採用した局所指示式耐食圧力計です。測定ダイヤフラム、ジョイント・フランジ、コンロッド伝達機構、ケースから構成されます。測定媒体は波形膜に直接作用し、圧力により波形が変位変形します。この圧力はコネクティングロッドギアの動きによって増幅され、ポインタを駆動してダイヤル上に圧力値を表示します。媒体は膜によってブロックされており、ムーブメントの内部には入りません。腐食性、粘性、結晶化しにくい気体や液体の圧力測定に適しています。

製品の利点:
1. 強力な目詰まり防止能力: ダイヤフラムは小さな流れ穴のない圧力検出要素として機能し、粘性、不純物を含む、沈殿しやすい媒体の測定に適しており、メーターの目詰まりや詰まりを起こしにくいです。
2. ダイヤフラムの高感度と低圧および圧力変化に対する敏感な応答により、微圧および低圧を測定でき、気体および液体の低圧条件の測定に適しています。
3. 優れた耐食性: ダイヤフラムは、腐食性媒体に対処し、機器の内部構造を保護するために、316、ハステロイ、PTFE などの材料で作ることができます。
4. 構造は安全で信頼性が高く、スプリングチューブ圧力計よりも優れた過負荷容量を備えています。本体構造はシンプルでメンテナンスが容易で、耐衝撃ヘッドや電気コンタクトヘッドと組み合わせて警報制御が可能です。

主なセールスポイント:
1. 詰まりにくく、小さな流路がないため、粘性、粒状、沈殿しやすい媒体に適しており、一般的な圧力計の針の詰まりの問題を解決します。
2. 高感度の低圧測定;ダイヤフラム圧力感知要素。微圧および低圧の変化に対する素早い応答。安定した測定が可能です。
3. さまざまな腐食媒体に対応するために、316L、ハステロイ、PTFE 膜など、複数の膜材料から選択できます。
4. 優れた過負荷性能、瞬間的な圧力衝撃に対する耐性があり、圧力感知コンポーネントが損傷しにくく、高い動作信頼性を備えています。
5. 機能の選択は柔軟であり、分配接点を通じて圧力警報を実現できます。設置やメンテナンスが簡単で、交換も容易な耐衝撃モデルとしてもご利用いただけます。

お問い合わせ
前へV：XG/YXCシリーズ磁気アシスト式電気接触圧力計次へ：XG/Y-M サニタリーダイヤフラム圧力計
よくある質問 性能仕様

Q1: ダイヤフラム圧力計とダイヤフラム圧力計は同じものですか?
A: いいえ、違います。圧力計のダイヤフラム自体が感圧素子であり、媒体はダイヤフラムに直接作用します。ダイヤフラム圧力計のダイヤフラムは隔離のみに使用され、圧力の伝達には隔離流体を使用します。膜表面はより単純な構造をしており、低圧および耐ブロッキング条件には適していますが、極度に高い腐食条件には適していません。

Q2: ダイヤフラム式圧力計は高圧の測定に適していますか?
A：不向きです。主に低気圧や低圧の条件で使用されます。範囲を超えるとダイヤフラムが永久変形し、測定が不正確になる可能性があるため、高圧シナリオにはスプリングチューブ圧力計が推奨されます。

Q3: 媒体中の粒子により膜は損傷しやすいですか?
A: 通常の作業条件下では、ブロックするのは簡単ではありませんが、硬くて鋭い粒子による長期の侵食により、メンブレンが摩耗する可能性があります。粒子が多い作業条件では、メンブレン表面への鋭利な物質の直接衝撃を避けるために、厚くしたメンブレンまたは防食コーティングを施したメンブレンを使用することをお勧めします。

Q4: ダイヤフラム式圧力計のよくある故障は何ですか?
A: 主にメンブレンの変形、ゼロオフセット、ポインタの不動が原因です。主に過圧、中程度の腐食、粒子浸食が原因で発生します。範囲を超えて使用しないでください。腐食性媒体に適した膜材料を選択します。測定精度を確保するために定期的に校正を実施してください。

測定範囲、圧力、分量

モデル ダイヤル範囲 受圧部寸法D1
XG-YPF-100A 0～0.06、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3
-0.1～0.5、-0.1～0.9、-0.1～1.5
-0.1～2.4MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0～1.6、0～2.5、0～4、0～6、0～10、0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0、-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～-2、-3～-3、-5～5、-8～8、-12～12、-20～20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

※0～40、-40～0、±20kPa仕様：受圧部寸法DはØ85となります。

パラメータ 仕様
精度クラス 2.5
動作周囲温度 -40～70℃
相対湿度 ≤ 90%
温度の影響 動作温度が 20 ± 5°C から外れる場合、追加の温度誤差は 0.04%/°C を超えてはなりません
作業位置 垂直取り付け
エンクロージャ保護クラス IP64

圧力伝達系、ケース、その他主要部品の材質

モデル ダイヤフラム フランジコネクタ シーリングガスケット ケース素材
XG-YPF-100A、XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR(ニトリルゴム) 鋳造アルミニウム
XG-YPF-100B、XG-YPF-150B 316L（≦25kPa） 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F、XG-YPF-150B-F 316L（≦25kPa） 1Cr18Ni9 PTFE 1Cr18Ni9

寸法

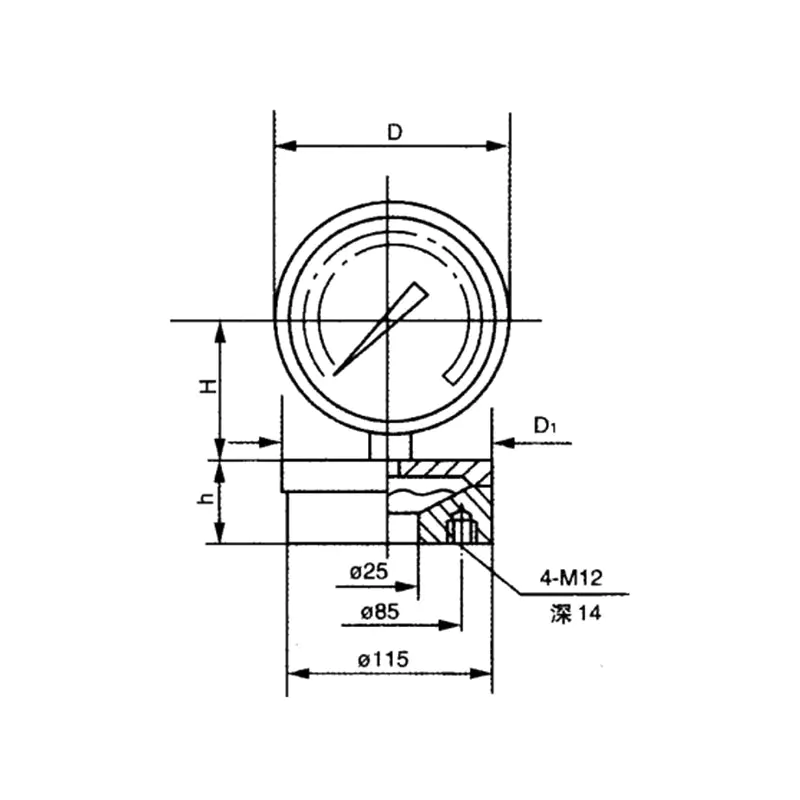

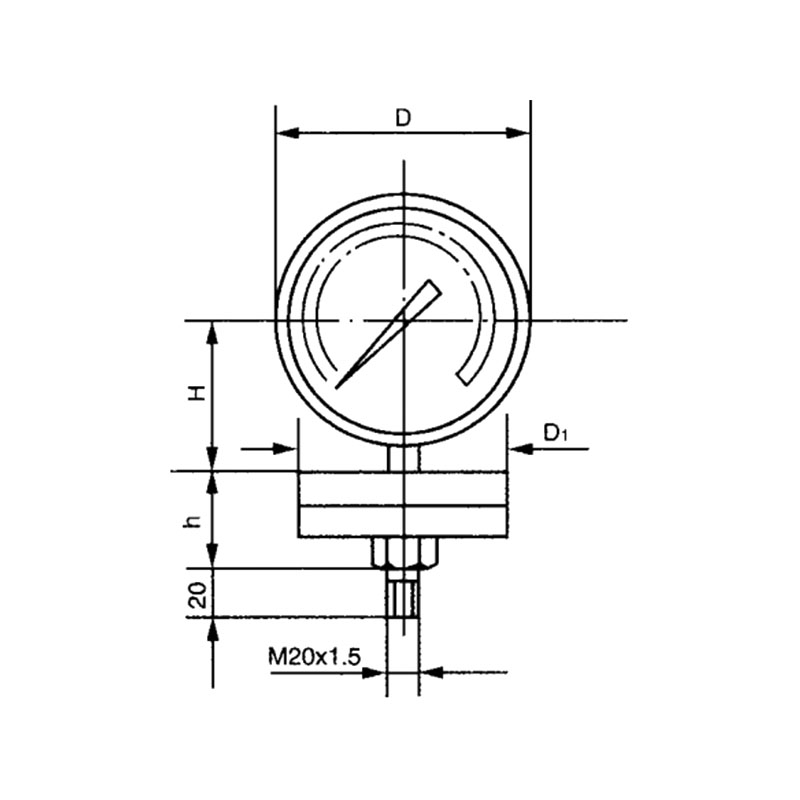

XG-YPF-100 A/B XG-YPF-150 A/B XG-YPF-100 B/F XG-YPF-150 B/F
1001919 1001820
モデル XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Xinguoブランド
Y 圧力計
P ダイヤフラム
F 耐食性
□ ケース外径
100：Ø100mm
150：Ø150mm
□ タイプ
A：ダイヤフラム圧力計 M20×1.5おねじ接続
B：ステンレス製ダイヤフラム圧力計 M20×1.5おねじ接続
B-F: フランジ ステンレス鋼ダイヤフラム圧力計、25-4.0 HGJ 平面フランジ
