XG-RSLシリーズ熱式ガス質量流量計

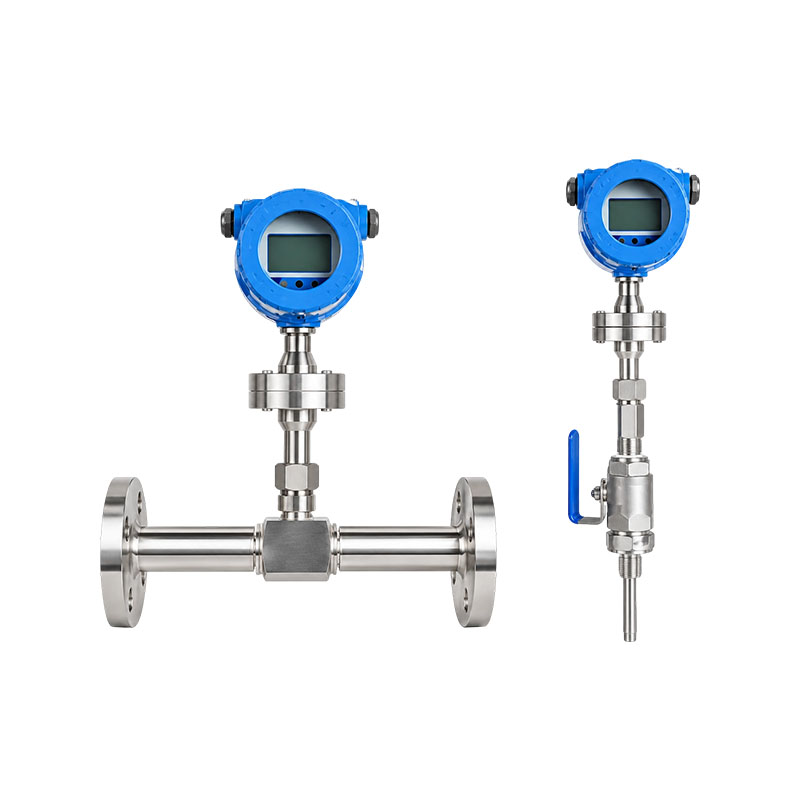

Name: XG-RSLシリーズ 熱式ガス質量流量計
Rating: 5 (99 reviews)

XG-RSLシリーズ熱式ガス質量流量計は、質量流量に直接関係する流体の熱吸収率に基づいて開発されており、幅広い用途に使用できます。

動作原理:
XG-RSLシリーズ流量計・フロースイッチは、熱拡散原理を応用した流量計です。つまり、流体が加熱対象物を流れるとき、加熱対象物によって失われる熱量は流体の流量に比例します。具体的には、この流量計のセンサーには標準グレードの RTD が 2 つあり、1 つは熱源として使用され、もう 1 つは流体温度の測定に使用されます。流体が流れるとき、両者の温度差は流量と非線形の関係を持ち、機器はこの関係を測定された流量信号の線形出力に変換できます。

製品の特徴:
1. 安定性の高い特許取得済みのプラチナRTDセンサー技術を採用。
2. 独自技術「バランス構造パッケージング」を採用し、中温を自己補償します。
3. 高直線性、高再現性、高精度を実現できる独自のアルゴリズム。
4. 範囲比は 1000:1 で、ユーザーの要件に応じて拡張できます。
5. 最小流量ゼロ、分解能0.001m/sで大口径・小流量の測定が可能。
低流速の測定は非常に敏感です。
6. 可動部品がないこと。振動の影響は無視できます。
7. 直管セクションの要件は高くありません、1-2D:
8. 媒体の温度と圧力に依存せず、温度と圧力の補償なしで質量流量を直接測定できます。
9.独自の高温アルゴリズム;中間温度は510℃に達することがあります。
10. 10 ポイント補正を内蔵し、交通信号の 12 ポイント動的補正をサポートします。
11. 電流/電圧出力のオンライン動的補正。
12. 塵などの小さな粒子の影響を受けません。
13. 便利な設計と選択、簡単な設置と使用、オンラインでの中断のない積み降ろし、および簡単なメンテナンス。

アプリケーション業界:
1. 石油・ガス産業
エネルギー交換。充填井からのガス回収。ガス計量;ガス品質分析;漏れテスト;天然ガス測定;トーチガスのモニタリング。
2. 電力産業
燃料システム内のガス分配中のガス測定。ボイラーおよび補助システム内のさまざまなガスの測定。ガスコンロのガス測定。水素測定;発電所の高炉の一次空気と二次空気の測定。
3. 化学工業
煙循環監視;サンプリングシステムにおけるガス流量測定;誘引送風機のガス流量測定。肥料工場におけるアンモニアガスの測定。電池工場における各種ガス流量の測定。
4. 冶金産業
製鉄所のガス充填測定。製鉄所における高炉ガスの測定。コークス工場におけるコークス炉ガスの測定。製鋼圧延工場における加熱炉ガス（高炉ガス、コークスガス、天然ガス等）の計測・制御。熱処理焼入れ炉内の水素、酸素、アンモニアなどのガスの制御。
5. 紙パルプ産業
廃水処理システム内のガスの測定。煙の流れの監視。ボイラーは二次/三次空気を回収します。ボイラーへのガスおよび空気供給の測定。
6. 食品・医薬品産業
加工作業中の新鮮な空気の追加。醸造所におけるCO2処理。ボトル滅菌器内の熱風の流量。熱酸化プロセス中のガス流量の測定;換気システム;ボイラーの吸気、排気ガス、プロセス制御。
7. 環境保護
バイオガス利用プロセス中のガス測定。塩素処理工程中の塩素ガスの測定。下水処理工程における曝気槽内のガス測定。煙突の排気からの SO2 と NOX の排出を監視します。
8. その他の産業
工場での圧縮空気の測定。粉末/ガス比制御燃料を使用した石炭粉末燃焼プロセス。セメント産業における縦型粉砕機からの高温ガス流の制御。

お問い合わせ

前へV：XG-PHL型バランス流量計次へ：XG-DBL型動圧差流量計

よくある質問性能仕様

Q1: 熱式ガス質量流量計には温度と圧力の補正が必要ですか?
A: 必要ありません。熱拡散の原理に基づいてガスの質量流量を直接測定するため、ガスの温度や圧力の変動に影響されません。標準状態の体積流量を直接出力できるため、温度および圧力補償モジュールを追加する必要がありません。

Q2: 液滴、高湿度、蒸気媒体も測定できますか?
A: 蒸気や液体は測定できません。乾燥気相にのみ適しています。気体に凝縮した液滴が多数含まれている場合、センサーに付着した液体によって熱放散特性が変化し、読み取り値のドリフトが発生したり、プローブが損傷したりすることがあります。湿潤条件下では、前端に気液分離器を設置することをお勧めします。

Q3: ガス組成の変化は測定精度に影響しますか?
A: そうします。機器は工場出荷時に校正ガス (空気、窒素など) の熱伝導率パラメータに従って設定されます。ガス組成や熱伝導率が変化すると誤差が生じます。コンポーネントが頻繁に変化する作業条件では、培地のパラメータをリセットするか、再校正する必要があります。

Q4: 直管セクションを設置するための要件は何ですか?
A: 一般に、上流 ≥ 10D および下流 ≥ 5D の直管セクションが必要です (D はパイプラインの内径)。上流のエルボ、バルブ、レデューサーは流れ場を乱す可能性があり、また、直管部分を短くすると流れの変動や精度の低下を引き起こす可能性があります。設置中は強い振動や液体の蓄積を避けてください。

アイテム	仕様
測定範囲	0～120Nm/s（20℃、101.33kPa）
精度	読み取り値の ±1%、フルスケールの ±0.5%
ターンダウン率	通常は 100:1 (校正された流量範囲によって異なります)
パイプ径範囲	10mm～6000mm
アプリケーション	さまざまな単一ガスまたは混合ガスに適しています。粉塵、砂塵、湿気、各種腐食性ガスの多い場所
周囲温度	-40°C ～ 85°C (ディスプレイなし)。 -30°C ～ 70°C (ディスプレイ付き)。湿度 < 90% RH
中温	-40℃～100℃。 -40℃～200℃。 −40℃〜450℃； −40℃〜510℃
センサー直径	φ3、φ2.5
挿入型プローブ径	φ19（標準）、φ16、φ12
センサー材質	316ステンレス鋼、ハステロイ、チタン
プローブ材質（保護シース）	316ステンレス鋼（標準）、ハステロイ
流量測定	双方向媒体流量測定
アナログ出力	流量: 4 ～ 20 mA DC;温度: 4 ～ 20 mA DC;最大。負荷1000Ω
パルス出力	積算パルス出力
線形化	12 セグメントキーパッドの非線形補正。 10セグメント内蔵非線形補正
コミュニケーション	シリアル出力 RS232 / RS485
電源	DC24V/600mA; AC220V / 2W; AC110V/3W
アラーム	1 ～ 2 リレー出力、5 A / 220 V、5 A / 30 VDC;キーパッドでプログラム可能
LCDディスプレイ	大画面LCD：瞬時流量7桁、積算流量8桁
プロセス圧力	1.6MPa（最大20MPa）
設置タイプ	差込形（コンプレッションフィッティング、コンプレッションフィッティングボールバルブ、フランジ接続）；インラインタイプ（フランジ、ねじ接続）
防爆定格	本質安全防爆 (ia II CT5);耐炎性（Ex d II CT4）
保護等級	IP65

XG-RSL	熱式ガス質量流量計
呼び径	—XXX	100 は DN100 を意味します
取付タイプ		G	インラインタイプ
		C	挿入タイプ	1	ねじ接続
				2	フランジ接続
				3	フランジボールバルブ接続
温度範囲			1	-40℃～100℃
			2	-40℃～200℃
			3	-40℃～450℃
			4	-40℃～510℃
呼び圧力				A	0～0.6MPa
				B	0～1MPa
				C	0～1.6MPa
				D	0～2.5MPa
				E	0～4MPa
				F	0～6.4MPa
				G	0～10MPa
				H	0～16MPa
プロセス条件					0	標準
					1	耐食性
					2	防爆
					3	高温
信号出力						1	出力なし
						2	4～20mA
						3	RS485モドバス
電源							1	AC220V
電源							2	DC24V
