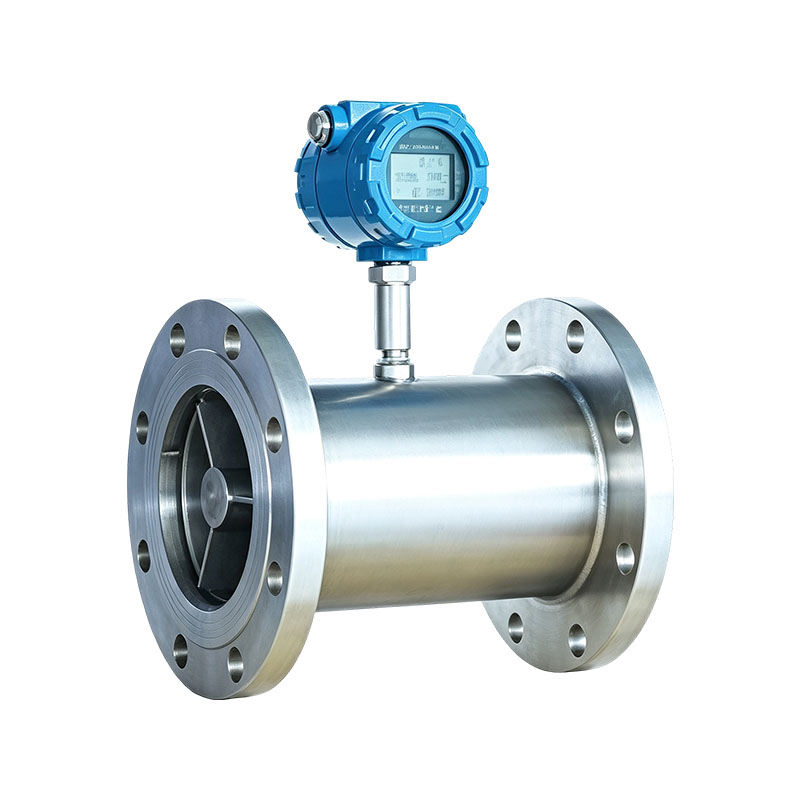

XG-GYシリーズ液体タービン流量計

Name: XG-GYシリーズ 液体タービン流量計
Rating: 5 (99 reviews)

XG-GY シリーズ液体タービン流量計は、速度ベースの流量測定器です。閉じたパイプライン内に満たされ、連続的に流れる液体の体積流量を測定するために使用されます。当社のタービン流量計は高度な技術と加工技術を使用しており、安定した製品性能、高精度、複数の構造設計により、ユーザーが選択しやすくなっています。この製品は、石油化学、冶金、科学研究、食品などの業界で広く使用されています。

製品の特徴:
1. 測定検出器は耐摩耗性、耐腐食性があり、幅広い製品用途と優れた安定性を備えています。
2.タービン流量計温度範囲：-20～100℃、高温タイプ-20～150℃。
3. 流量測定範囲は広く、通常は最大 10:1 ですが、特殊な場合には 40:1 まで拡張できます。
4. 流量センサーには複数の接続方法があり、設置と使用が簡単です。
5. タービンセンサーは低粘度の液体の測定に適しており、最大 0.2 ～ 1.0 レベルの高精度で、高い使用圧力に耐えることができます。
6. インペラは二相ステンレス鋼で作られており、さらなる予防処理が必要です。ベアリングはグラファイト、変性テトラフルオロエチレン、タングステンカーバイド、宝石で作られています。
7. インテリジェントな回路設計、強力な機能、瞬時流量と累積流量を表示します。低消費電力。独自のバッテリーで動作可能。リモート送信出力 4 ～ 20mA、パルス、HART プロトコル付き。

主なセールスポイント:
1. 高い測定精度と優れた再現性: 従来の精度は ± 0.5% R に達し、高精度モデルは ± 0.2% R に達します。再現性は 0.05% に達し、材料取引の引き渡し、バッチバッチ測定、安定した信頼性の高い測定データに適しています。
2. 広範囲、敏感な応答: レンジ比は最大 1:20、パルス信号出力、高速応答速度、ゼロドリフトなし、流量の動的変化を迅速に捕捉し、流量変動が大きい作業条件に適応できます。
3. コンパクトな構造、柔軟な設置と適応性: サイズが軽量で、フランジ/クランプに複数の接続方法が利用可能です。防爆、衛生、高電圧、パルス/4-20mAのマルチ信号出力に使用でき、PLCやDCSシステムとのドッキングに便利です。
4. 小さな圧力損失、長期安定性: スムーズな流路、低圧力損失、パイプラインのエネルギー消費を節約します。オプションの硬質合金/宝石ベアリングは、きれいな媒体条件と簡単な基本的なメンテナンスの下で長い耐用年数を備えています。

アプリケーション産業 :
1. 石油精製油産業：ディーゼル、ガソリン、潤滑油、その他の石油製品の輸送、積載および貿易の測定、および燃料供給率。
2. ファインケミカル産業: 有機溶剤、添加剤、純水などの清浄な低粘度液体のプロセス成分および材料測定。
3. 食品および飲料産業: ジュース、食用油、アルコールなど。 a、サニタリークランプタービン流量計は原料の定量供給に使用されます。
4. 水処理・排水産業：純水、工業用循環水、純水配管網の流量監視と定量管理。

お問い合わせ

前へV：XG-DBL型動圧差流量計次へ：XG-LGシリーズ流量測定絞り装置

よくある質問性能仕様

Q1: 液体タービン流量計は、下水や固体粒子を多く含む媒体などの媒体を測定できますか?
A: 適切ではありません。タービンの内部にはインペラとベアリングがあり、固形不純物がベアリングを摩耗させたり、インペラに詰まりやすくなります。汚れた粒子状の媒体には、他のタイプの流量計を使用することをお勧めします。きれいな低粘度の単相液体にのみ適しています。

Q2: パイプライン内の気泡の存在は測定結果にどのような影響を与えますか?
A: 液体中にガスが存在すると、高い測定値や測定値の変動が発生し、ひどい場合にはインペラに衝撃による損傷が生じる可能性があります。媒体パイプが満たされ、気泡がないことを確認するために、流量計の上流に空気清浄機を設置することをお勧めします。

Q3：設置には直管部が必要ですか？
A: 必要です、必要です。通常、上流には 10D の直管セクションが必要で、下流には 5D が必要です。エルボ、バルブ、および可変直径により、流れ場が乱され、測定精度が低下する可能性があります。設置はパイプラインが満たされていることを確認する必要があり、水平または垂直上下に設置することをお勧めします。

Q4: メンテナンスは通常どれくらいの頻度で行われますか?
A：1～2年に一度、油や純水などの媒体の洗浄、羽根車や軸受の分解洗浄を行ってください。培地に微量の不純物が含まれているかどうかを 6 か月ごとに検査することをお勧めします。インペラの摩耗や繊維の絡みを重点的にチェックし、定期的に検査と校正に送ります。

DN (mm)	流量範囲 @ ±0.2 % (m3/h)		流量範囲 @ ±0.5 % (m3/h)		流量範囲 @ ±1.0 % (m3/h)		呼び圧力(MPa)	最大。圧力損失(MPa)	接続方法
DN (mm)	流量範囲 @ ±0.2 % (m3/h)		流量範囲 @ ±0.5 % (m3/h)		流量範囲 @ ±1.0 % (m3/h)		呼び圧力(MPa)	最大。圧力損失(MPa)	ネジ付き	フランジ付き	サニタリー	高粘度
2	—	—	—	—	0.01	0.13	1.6	1.5	✓
3	—	—	—	—	0.04	0.25	1.6	1.2	✓
4	—	—	—	—	0.04	0.25	6.3	1.2	✓
6	—	—	0.1	0.6	0.1	0.6	6.3 16* 25* 40*	0.08	✓
10	—	—	0.25	1.2	0.2	1.2			✓
15	1.2	4	0.6	4	0.4	4			✓		✓
20	1.5	7	1.1	7	0.7	7			✓		✓	✓
25	2	10	1.6	10	1	10		0.04	✓	✓	✓	✓
32	3.2	16	2.5	16	1.6	16	2.5		✓	✓	✓	✓
40	4	20	3	20	2.5	25			✓	✓	✓	✓
50	8	40	4	40	4	40				✓	✓	✓
65	12	60	o	60	6	60				✓	✓	✓
80	20	100	10	100	10	100				✓	✓	✓
100	25	160	20	160	16	160	1.6 2.5			✓	✓	✓
150	50	300	40	300	40	400	1.6 2.5			✓
200	120	600	100	600	80	800	1.6			✓
250	200	1000	160	1000	120	1200				✓
300	—	—	250	1600	180	1800				✓

注：「*」の付いている商品は特注品となります。中粘度範囲: ≤10 MPa・s。液温：20～120℃

XG-GY	液体タービン流量計
呼び径	—XXX	100 は DN100 を意味します
構造タイプ		Z	スマートなオールインワン
構造タイプ		L	分割型
センサープロセス			1	標準
			2	耐摩耗性
			3	耐食性
呼び圧力				1	1.6MPa
				2	2.5MPa
				3	4.0MPa
				4	6.3MPa
				5	16MPa
				6	25MPa
				7	40MPa
接続タイプ					G	挿入タイプ
					R	ねじシールねじ込みタイプ
					F	フランジ付き Type
					J	クランプ（ウエハ）タイプ
					K	クイックコネクトタイプ
精度						1	0.2
						2	0.5
						3	1
防爆							0	非防爆
防爆							1	防爆
信号出力								1	パルス
								2	4～20mA
								3	ハート付き
統合電源									1	内蔵バッテリー
									2	バッテリ DC24V デュアル選択可能
									3	外部DC24V
