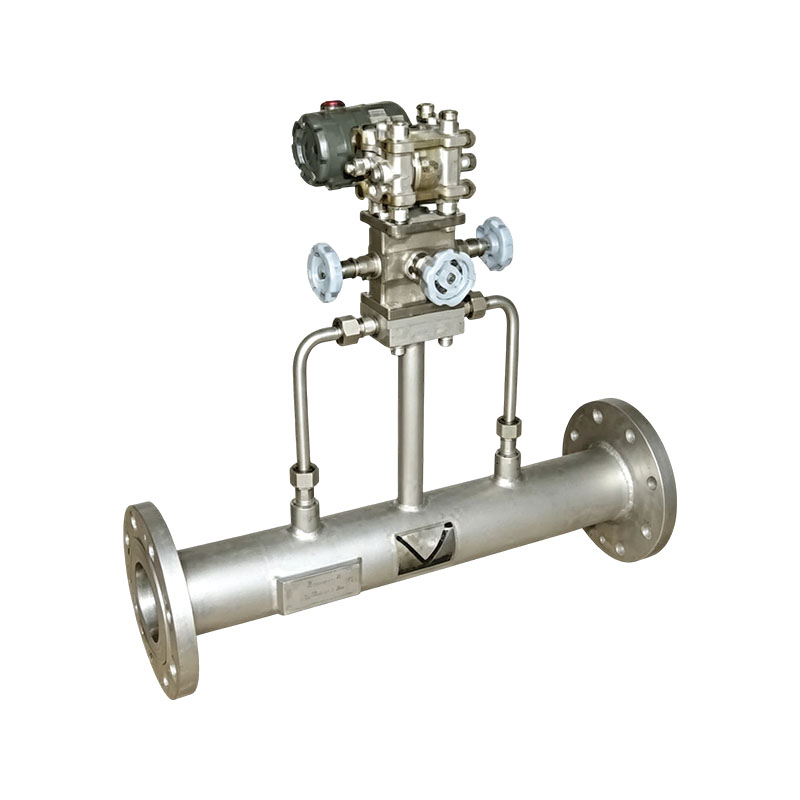

XG-LXシリーズウェッジ流量計

Name: XG-LXシリーズウェッジ流量計
Rating: 5 (99 reviews)

XG-LX ウェッジ流量計システムは、当社の最新世代の差圧流量計システムです。清浄な液体、気体、蒸気など、ほとんどの流体の測定要件を満たします。特に、パルプ、スラリー、オイルスラリー、燃料油、残油、コールタール、結晶化や汚れが発生しやすいその他の高粘度流体や懸濁液など、従来の流量計では測定が困難な流体の測定に適しています。したがって、くさび形流量計システムは、石油、化学、電力、軽工業などの分野で高粘度、低レイノルズ数媒体の測定に広く使用されています。

製品の特徴:
1. 「V」字型の流れコンポーネントの使用により、停滞領域が排除され、システム内の詰まりが防止されます。
2. レイノルズ数には幅広い用途があり、レイノルズ数が 500 であっても、差圧と流量の間には二乗関係が維持されます。
3. 設置、使用、保守が簡単です。
4. 高い測定精度、流量校正の拡張不確かさ: ± 0.5% ～ ± 0.2% (水校正または油校正)。
5. 長期安定性が良く、故障率ゼロの機器としてユーザーから高い評価を得ています。
6. ワンタイム分割型メーター;ウェッジ（中央）を交換すると範囲が広がります。
7. 多様なスタイル:
ノーマルタイプ：1:10の範囲内で、流量係数の非線形誤差は±1%以下です。
高性能タイプ：流量校正の拡張不確かさは1:3の範囲で±0.5%～±0.2%です。
8. 現場の圧力状況に応じて過圧警報値と低圧警報値を設定できます。使用中に過圧または低圧の状況が発生すると、機器は自動的にアラームを鳴らして点灯し、過圧によって引き起こされる生産の安全事故を効果的に防ぎます。

アプリケーション業界:
1. 石油化学産業: 原油、重油、残油、石炭スラリーなどの高粘度および粒子状媒体の測定;これは精製装置で一般的に使用される絞り装置です。
2. 冶金鉱山：スラリー、石炭洗浄水、高炉/コークス炉ガスの測定に使用されます。粉塵や固体粒子の多い作業条件に適しています。
3. 電力：ボイラー燃料、脱硫スラリー、および灰水の流量監視。高温および汚れた流体に耐えることができます。
4.環境水処理：汚泥が堆積しにくいウェッジセルフフラッシング構造により、下水、汚泥還流、不純物を含む排水の測定。

お問い合わせ

前へV：前の記事はありません次へ：XG-DRB ディルバー流量計

よくある質問性能仕様

Q1: ウェッジ流量計の原理と最大の利点は何ですか?
A：差圧絞り流量計は、配管内のV字型のウェッジブロックを流体が流れ、ウェッジブロックの前後で差圧が発生します。流量は差圧に基づいて計算されます。主な利点: デッドコーナーがない、セルフフラッシング効果、高粘度および固体粒子を含む汚れた媒体の測定に熟練している、低レイノルズ数でも安定した測定、および双方向の流れ検出のサポート。

Q2: くさび形流量計の直管部の要件は何ですか?
A: オリフィスプレートよりも短い長さが必要です。通常、前部で 5D、後部で 3D (D はパイプラインの内径)。エルボ、バルブ、レデューサーは流れ場を乱す可能性があるため、できるだけ避けるようにしてください。取り付け中は、固体粒子がスムーズに流れ、蓄積を避けるために、ウェッジの尖った角が下を向くようにしてください。

Q3: トラフィック測定が不正確になるのはどのような状況ですか?
A: 一般的な原因: ① 圧力配管の詰まり、液体の滞留、漏れ。 ② ウェッジの摩耗とスケーリングにより、スロットル領域が変化します。 ③ 送信機のレンジと平方根パラメータの設定が正しくありません。 ④ 媒体の粘度が校正条件と大きく異なっています。導圧配管のシールと送信機のパラメータを確認することを優先してください。

Q4: ウェッジ流量計は定期的なメンテナンスが必要ですか?
A: 可動部品がないため、日常のメンテナンスが少なくて済みます。固体または粉塵の多い条件下では、圧力パイプラインを定期的に吹き飛ばして清掃することをお勧めします。長期のシャットダウン中に送信機を保護するために、3 つのバルブグループのバランスバルブを開きます。パイプラインをブローするときは、溶接スラグがウェッジブロックの表面を傷つけて精度に影響を与えるのを防ぐために、流量計を取り外す必要があります。

性能仕様：（DN300を超えるサイズについては、当社までお問い合わせください）

モデル	呼び径(mm)	ウェッジレシオ h/D	流量範囲 (m3/h)	長さ(mm)	使用圧力(MPa)	中温（℃）	水校正精度（または油校正）	フランジ標準
XG-LX-G-15	15	0.2～0.5	0.28～2.7	600	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-25	25	0.2～0.5	0.8～7.5	600	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-40	40	0.2～0.5	1.5～21	700	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-50	50	0.2～0.5	3～33	700	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-80	80	0.2～0.5	6～75	800	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-100	100	0.2～0.5	17～100	800	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-150	150	0.3～0.5	45～310	1000	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-200	200	0.3～0.5	68～460	1000	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-250	250	0.3～0.5	109～865	1200	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
XG-LX-G-300	300	0.3～0.5	155～1225	1200	0.2～14	-20～300	0.2% / 0.5%	GB9113-88
