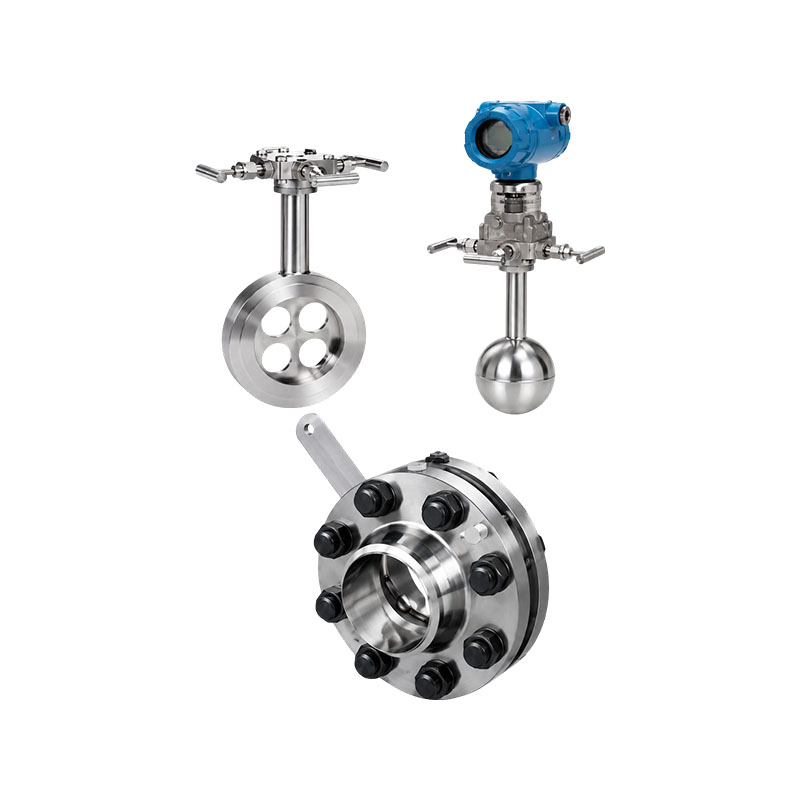

XG-PHL型バランス流量計

XG-PHL型平衡流量計は、従来の絞り装置を大幅に改良し、平衡整流の大きな特徴を備えています。従来の絞り装置には流量開口部が 1 つしかないため、絞り後に流体は理想的な流れを失い、差圧流量計の利点を十分に活用できません。平衡流量計はほぼすべての流体測定に適用され、流体測定技術における革命を表します。現在、平衡流量計は、石油、化学、冶金、電力、天然ガス、水処理などの業界で広く使用されています。

動作原理:
平衡流量計は、密閉されたパイプラインにおけるエネルギー変換原理に基づいた、他の差圧流量計と同じ原理で動作する革新的な差圧流量計です。理想的な流体条件下では、パイプライン内の流量は差圧の平方根に比例します。差圧値を測定することにより、ベルヌーイの式に基づいてパイプライン内の流量を計算できます。平衡流量センサーは、パイプラインの断面に設置された多孔質のディスク絞り整流器で、オリフィス番号と呼ばれる特別な式とテストデータに基づいて各穴のサイズと分布がカスタマイズされています。流体がディスクの機能穴を通過すると、バランスがとれて整流されます。渦は最小限に抑えられ、ほぼ理想的な流体が形成されます。圧力測定装置により、安定した差圧信号が得られ、ベルヌーイ方程式に従って体積流量と質量流量を計算できます。

製品の特徴:
1. 直線性が高く、再現性が良好です。平衡型フローセンサーは対称的な多孔質構造を備えており、流れ場のバランスをとり、渦電流、振動、信号ノイズを低減します。流れ場の安定性が大幅に向上し、オリフィスプレートに比べ直線性が5～10倍向上します。再現性は 54% (0.15%) 向上します。バランス型流量計は、総合的な性能からハイエンド流量計のカテゴリーに属します。
5: レンジ比が 1 の場合、直線性は ± 0.3% に達する可能性があります。
7: レンジ比が 1 の場合、直線性は ±0.5 % に達する可能性があります。
10: レンジ比が 1 の場合、直線性は±1.0% に達します。
2. 直管セクションに対する要件が低い。安定した流れ場とオリフィス プレートと比較して 2 倍の圧力回復速度により、平衡型流量センサーは直管セクションの要件を大幅に軽減します。フロントおよびリアの直管セクションは一般に 3D および 1D であり、最小長は 0.5D 未満であるため、多くの直管セクション、特に特殊で高価な材料で作られた直管セクションが排除されます。
3.永久圧力損失を低減します。多孔質で対称的なバランスのとれた設計により、乱流せん断力と渦の形成が減少し、運動エネルギー損失が減少し、同じ測定条件下でのオリフィス プレートと比較して永久圧力損失が 2.5 倍減少するため、運転エネルギー コストが大幅に節約されます。広く普及させる価値のある省エネ機器です。
4.汚れに強く目詰まりしにくい。多孔質の対称バランス設計により、乱流せん断力と渦の形成が軽減され、デッドゾーンの形成が大幅に減少し、汚れた媒体が複数の穴をスムーズに通過できるようになり、流体穴が詰まる可能性が減少します。        5. オリフィスプレートを直接交換できます。オリフィスプレートと使用方法、外観が同一のため、配管や関連器具を変更することなくそのまま置き換えが可能です。オリフィスプレートを平衡流量計に置き換えてプラント全体のエネルギー計量EMS化に非常に適しています。
6. 広い流量測定範囲。実験結果によると、最小レイノルズ数が 200 未満、最大レイノルズ数が 107 を超える、流量が最小から超音速までの範囲になるように流量計の性能のバランスをとります。ベータ値は0.5～0.90から選択できます。
7. 長期安定性が良好です。乱流せん断力の大幅な低減により、媒体と絞り要素間の直接摩擦が大幅に低減され、そのβ値は長期間変化しません。楽器全体に可動部分がないため、長期間安定した状態を維持できます。
8. 高温高圧媒体の測定が可能です。オリフィス プレートや他の絞り装置と同様に、動作温度と圧力はパイプラインとフランジの材質とグレードによって異なります。使用温度は850℃に達し、使用圧力は42MPaに達します。
9. 複雑な作業条件でも不純物を測定できます。独自の構造設計により、気液二相、各種混合ガス（ガス、バイオガス、石炭ガスなど）、各種低温ガス（LNG、液体窒素、液体酸素、液体水素、液体塩素、液化エチレン、液化石油ガスなど）、気液二相媒体（水分など）、スラリー、混相水流、振動する水流、電磁干渉媒体、および双方向の流れ（バランス流量計は両側で完全に対称であるため）。

アプリケーション業界:
1. 石油化学産業: 液体、ガス、蒸気の流量測定
2. 火力発電：ボイラー蒸気、循環水、ガスの計測
3. 冶金：高炉ガス、冷却水、プロセスガス
4.水処理：工場廃水、純水、圧縮空気
