楽器の材質 are the metals and alloys that sit at the heart of every temperature, pressure, level and f低い instrument, even though most people never see them directly. A sensor or transmitter looks simple from the outside, but the wire, strip or diaphragm inside it is what actually senses the change in heat, force or level and turns that change into a usable signal.このため、完成した楽器の性能は、その製作に使用される原材料の品質に大きく依存します。 This page walks through what instrument materials are, the main types available, where each one is typically used, and the practical points worth thinking about when choosing a material for a sensor or instrument project.

1. 楽器の材質とは

楽器の材質 are the specialized metals, alloys and functional wires used to make the sensing and structural parts found inside measurement and control instruments.通常の工業用金属とは異なり、これらの材料は電気的、熱的、機械的ニーズを同時に満たす必要があります。 A thermocouple wire, for instance, needs to produce a small, repeatable voltage as temperature changes, while a diaphragm used inside a pressure gauge needs to flex back and forth for years without cracking. 楽器の材質 are considered a foundational input for the wider instrumentation industry なぜなら、完成したセンサーの精度、応答速度、耐用年数は主に、センサーの核となる素材に依存するからです。 This category covers thermocouple alloy wire, compensation cable, precision resistance alloy, heating resistance alloy, pure nickel wire and corrosion-resistant nickel-copper alloy, and each of these is chosen based on the working conditions the finished instrument will actually face.

2. 楽器材料の主な特徴

このカテゴリの各合金ファミリーは異なる役割を果たしますが、ほとんどの機器材料は同様の一連の性能特性を共有しています。 These are the properties that allow an instrument to keep reading correctly after months or years of continuous use, rather than drifting off or failing early.

1. 高い精度と安定性: 低い温度ドリフトと低い時間ドリフトにより、長期間の使用期間にわたって出力が元の読み取り値に近く維持されます。
2. 優れた弾性と耐疲労性: ダイアフラム、ブルドン管、および通常の動作中に繰り返し曲がるその他の屈曲部品にとって重要です。
3. Favorable electrical and thermal behavior, including workable resistivity, a low temperature coefficient of resistance, and, for thermocouple alloys, a predictable thermoelectric signal.
4. 腐食や酸化に対する適度な耐性。化学薬品、湿気、または高温環境で重要です。
5. 細線への伸線、薄帯への圧延、打ち抜きや溶接などの小型精密部品への加工性を備えています。
6. 必要に応じて、電磁流量計などの特殊な機器をサポートする管理可能な磁気または音響挙動。

3. 楽器の材質の一般的な種類

機器の材料カテゴリは実際にはさまざまな合金のグループであり、それぞれが異なるセンシング ジョブ向けに構築されています。基本的な違いを理解しておけば、購入者は最もよく知られているものをデフォルトで使用するのではなく、特定の楽器に適した素材を選択することができます。

熱電対合金線（K、N、E、J、Tタイプ） は、2 本のワイヤが接続されている部分に温度に関連した小さな電圧を生成する、異なる金属ワイヤのペアです。ニッケル - クロムおよびニッケル - アルミニウムのペアで作られたタイプ K ワイヤは、作業可能なコストで広い温度範囲をカバーできるため人気があります。一方、タイプ N は、より耐酸化性の高い組成を使用しており、高温での長期間の保持に優れる傾向があります。 Type E gives a stronger voltage signal for each degree of temperature change, which is useful in electrically noisy environments, and タイプT is often chosen for cryogenic and sub-zero readings because it performs well at very low temperatures.タイプ J は、古い機器や一般的な炉の監視では依然として一般的です。

熱電対補償合金線（KX、EX、NX、JX、TX、KCA、KCB、NC、SC） 重大なエラーを引き起こすことなく、熱電対信号をセンサーチップからディスプレイまたは制御機器に送り返します。 These compensating wires are made to closely follow the thermoelectric behavior of their matching thermocouple type over a moderate temperature range, so the costlier sensing alloy does not have to run the whole cable distance.

高抵抗発熱合金・精密抵抗合金 別の仕事をする。 Instead of generating a signal, they turn electrical energy into heat in a controlled way, or provide a fixed and stable resistance value used inside shunts, standard resistors and calibration devices. Manganese-copper based precision resistance alloys are known for a near-zero temperature coefficient of resistance, meaning the resistance value barely moves even when ambient temperature changes around it.

純ニッケル線 offer consistent purity and predictable electrical behavior, which makes them useful as a base conductor in resistance temperature sensors and certain heating elements. モネルおよびその他のニッケル銅合金 bring strong corrosion resistance to the category and are frequently used in marine, seawater and chemically demanding environments, particularly for pressure and level instrument parts that touch the process fluid directly. As a manufacturer working in the instrument materials field, Xinguo Group Co., Ltd. produces this range of thermocouple alloys, compensation wires, precision resistance alloys and nickel-copper alloys for customers across the instrumentation supply chain.

4. 合金の種類による温度範囲の違い

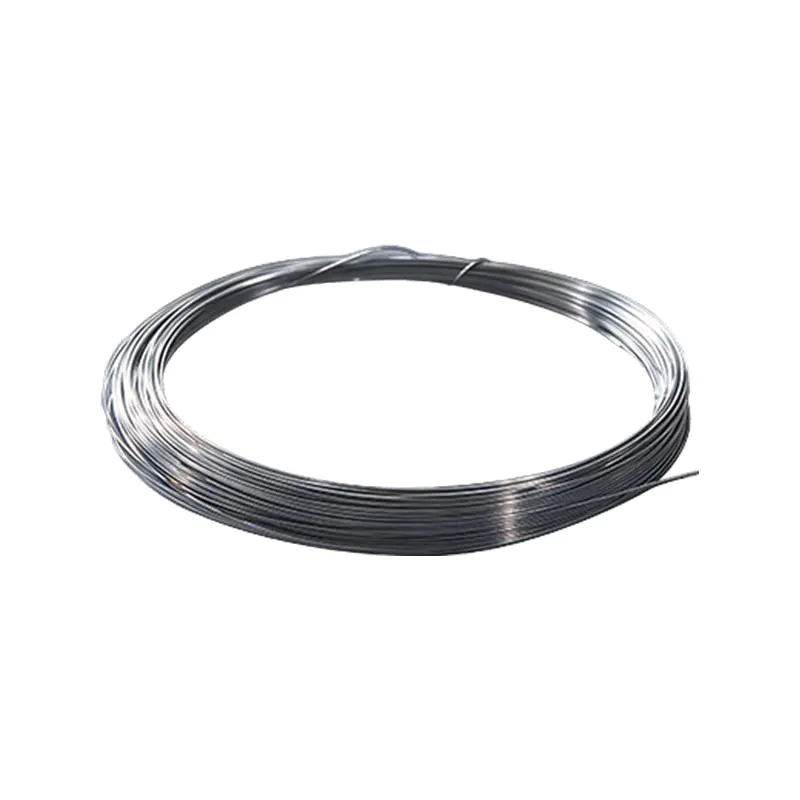

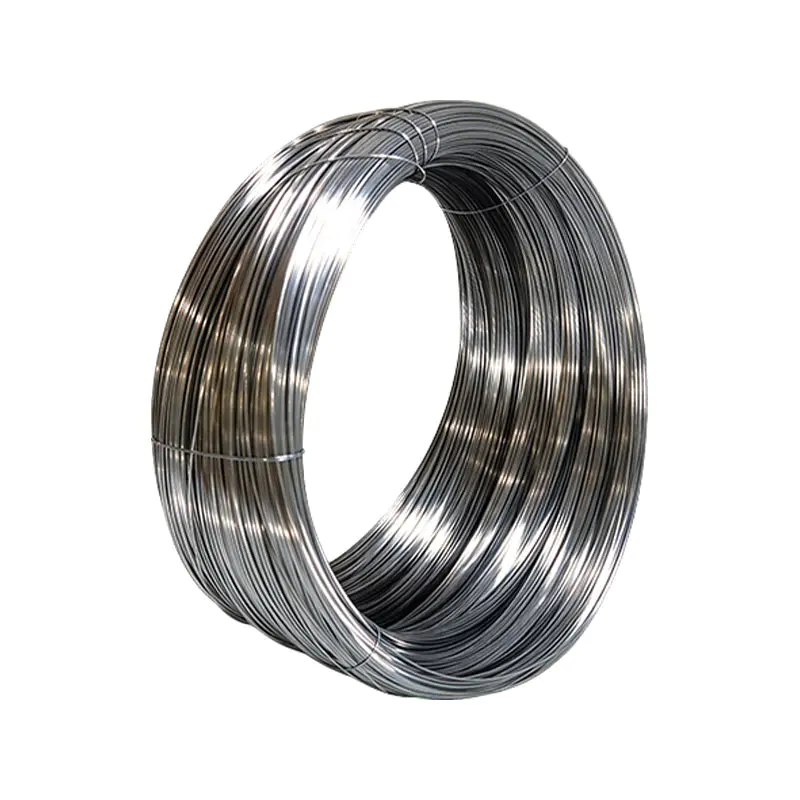

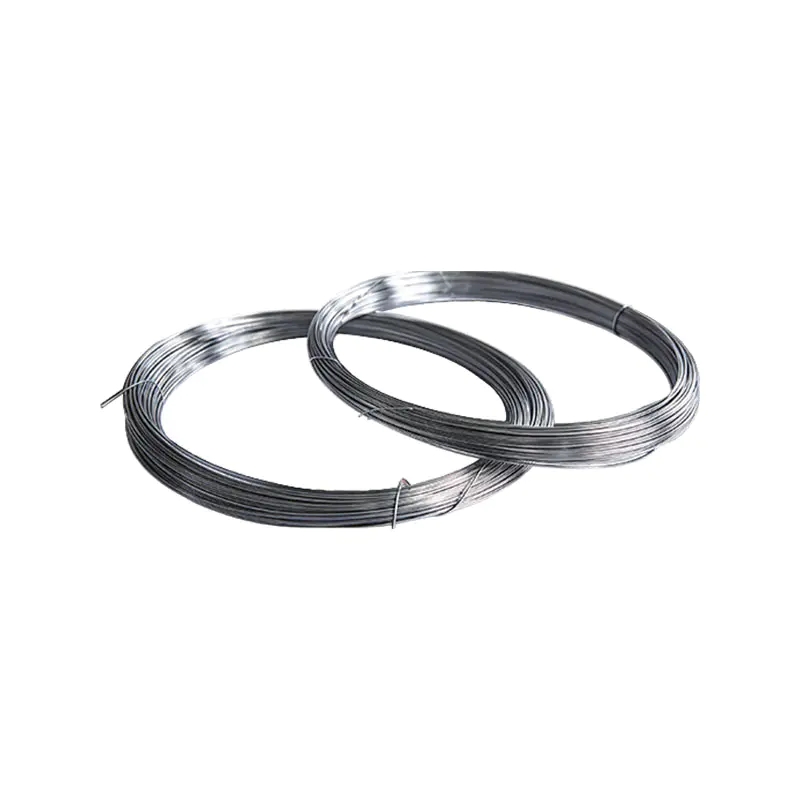

機器の材質の種類を比較する最も簡単な方法の 1 つは、使用可能な測定値を提供しながら、それぞれの材質が処理できる温度範囲を調べることです。実際のプロセス温度よりも低い定格の合金を選択すると、耐用年数が短くなり、精度が損なわれますが、必要以上に定格の高い合金を選択すると、通常は不必要なコストが追加されるだけです。以下の表は、5 つの一般的な熱電対合金ファミリーを並べて並べたもので、違いが一目で分かりやすくなっています。タイプ T はローエンドに位置し、通常は極低温および氷点下での測定作業のために保管されます。タイプ J とタイプ K はその中間に位置し、オーブン、ボイラー、一般機械など、日常的な工業用温度監視のほとんどを一緒にカバーします。タイプ N は、持続的な高温下でも安定した動作を提供しながら、タイプ K よりも少し遠くまで到達します。 Platinum-rhodium wire sits well above the base-metal types and is mainly reserved for furnace, glass-melting and metallurgical work where the heat is extreme.

バーを上から下に見ると、合金ファミリー間のギャップは、数字だけから見るよりもはるかに簡単に想像できます。グラフの上部にあるタイプ T ワイヤは、冷凍やコールド チェーンの監視など、耐熱性よりもゼロ以下の精度が重要な場合に一般に使用されます。タイプ J とタイプ K はチャートの中央に位置し、この 2 つの間に、乾燥オーブンから燃焼装置に至るまで、日常の工業用温度作業の最大の割合をカバーします。タイプ N はタイプ K よりわずかに先に描かれており、これは劇的に広い範囲ではなく、持続的な高温での耐酸化性の向上を反映しています。プラチナとロジウムの棒は卑金属合金をはるかに超えており、このことが、この材料が別個に扱われ、ガラス炉や冶金炉などの最も厳しい熱環境用に確保されている理由を説明しています。 より高い定格のワイヤが自動的により安全な選択であると仮定するのではなく、実際のプロセス温度に合金ファミリーを一致させることにより、精度と合理的な長期コストの両方がサポートされる傾向があります。 機器の設計者は通常、実際に必要とされる値をはるかに超える定格の合金を選択するのではなく、予想されるピーク温度よりも高い適度な安全マージンを設定します。これは、材料が定格上限を大幅に下回って長時間動作すると、信号の直線性を含む一部の合金特性が変化する可能性があるためです。この表は、特定のプロジェクトの確固たる仕様ではなく、一般的なエンジニアリングの参考資料として意図されており、実際の材料の選択では、雰囲気、汚染リスク、温度の上下サイクルの頻度も考慮する必要があります。新しい機器設計のためのいくつかの合金オプションを比較する読者は、候補を絞り込む際にこの表をプロセス データシートの隣に置いておくと役立つかもしれません。全体として、このビジュアルは、単一の合金ファミリーが単独ですべての温度範囲をカバーすることを意図していないことを明らかにしています。

5. 長期的な信号安定性の比較

温度範囲だけでは、耐用年数にわたって材料がどのように動作するかについてすべてを語ることはできません。理解する価値のある 2 番目の要素は、熱、酸化、繰り返しの熱サイクルに長時間さらされた後に材料の電気出力がどの程度変動するかということです。これは、熱電対合金にとって非常に重要です。なぜなら、熱起電力のわずかな変化でさえ、ディスプレイの読み取りエラーとして直接現れるからです。以下の折れ線グラフは、タイプ K およびタイプ N ワイヤが数千時間の連続高温使用でどのように動作する傾向があるかを簡略化して説明したものです。どちらのタイプの新しく設置されたセンサーでも通常は正確に読み取るため、両方のラインは近くから始まりますが、稼働時間が経過するにつれて 2 つのラインは徐々に離れます。

グラフが示すように、両方の合金の線はほぼ同じ点で始まります。これは、どちらのタイプの新しく取り付けられたセンサーでもほぼ正確に読み取れるという事実を反映しています。動作時間が経過するにつれて、タイプ K ラインはより急峻に上昇し、持続的な高温酸化条件下で信号が徐々にドリフトする傾向が若干大きくなります。タイプ N のラインはより緩やかに上昇しており、これは長期の熱電対ドリフトの主な原因となる酸化プロセスに対する合金の優れた耐性と一致しています。これは、タイプ K ワイヤの性能が悪いという意味ではありません。これは依然として最も広く使用されている熱電対合金の 1 つであり、定格条件内で確実に動作します。その代わり、このグラフは、エンジニアが材料の選択時に考慮する実際的なトレードオフを示しています。再校正の頻度が低い、継続的な高温にさらされる、または厳しい精度要件がある設置では、タイプ N のより安定した動作に傾く可能性がありますが、定期的なメンテナンス アクセス、適度な温度、またはより低いデューティ サイクルを持つ設置では、快適にタイプ K に依存できます。 これら 2 つの合金ファミリーのどちらを選択するかは、一般的に、再校正の頻度、プロセスの重要性、設置コストのバランスをとることになります。 そしてこの表は、あらゆる場合において一方の合金が他方の合金よりも優れていると宣言するのではなく、その決定をサポートすることを目的としています。機器設計者は通常、この種の安定性情報と前のセクションの温度範囲データを組み合わせて、特定のプロジェクト向けにバランスのとれた材料の選択を導き出します。熱電対の選択に慣れていない読者にとって、最も簡単なポイントは、両方の合金タイプが証明されており、正しい選択は、どちらの合金が本質的に優れているかというよりも、動作パターンに依存するということです。再調整のためのシャットダウン時間枠が限られている連続 3 シフト操業を実行している施設は、メンテナンスのために生産を定期的に停止する施設よりもドリフト パフォーマンスを重視する傾向があります。

6. 楽器の材料が最も使用される場所

楽器の材質 単一の業界に縛られていません。これらは、産業経済の幅広い範囲にわたる測定と制御の作業をサポートします。以下の縦棒グラフは、6 つの主要セクターの一般的で例示的な適用強度指数を示しており、正確な市場数値ではなく単純な相対スケールでスコア付けされているため、読者はこれらの材料が最も頻繁に使用される傾向がある場所を把握できます。ほぼすべての自動化された生産ラインは、途中の複数のポイントでの温度、圧力、レベル、または流量のセンシングに依存しているため、産業用オートメーションおよびプロセス計装が最上位に位置します。石油化学および冶金処理がそのすぐ後ろにあり、製油所、化学工場、金属加工施設で見られる過酷で高温、腐食性の高い条件に適合しています。

正確な数値は地域、年、特定の合金のサブタイプによって異なるため、このグラフは、正確な統計的内訳ではなく、相対的な需要を直感的に把握することを目的としています。産業オートメーションがこのグラフをリードしているのは、原材料の取り扱いから最終品質検査に至るまで、現代の生産ラインのほぼすべての段階に温度センサーと圧力センサーが設置されているためです。石油化学および冶金施設は、これらの環境が要求する高温、腐食性雰囲気、連続運転の組み合わせを反映して、そのすぐ後ろに位置しており、そのすべてがセンサー内部で使用される材料に実際の性能要件を課しています。火力発電所や再生可能エネルギー発電所などの発電施設は、機器を保護し、運用の効率を維持するために正確な温度と流量計器に依存しており、この分野がチャートの上半分に位置しています。自動車、鉄道、航空宇宙、医療用途がチャートの下位に位置しているのは、それらが重要ではないからではなく、製造される各ユニットに必要な特殊材料の総量が通常より少ないためです。 この指数で下位に位置するセクターでも、多くの場合、厳しい精度要件が課せられます。 したがって、アプリケーションの強度を技術的な難しさの尺度として解釈すべきではありません。たとえば、単一の航空宇宙センサーには、はるかに大規模な産業用オートメーションの注文よりも厳しい許容誤差が必要になる場合があります。読者は、このチャートを市場調査の図ではなく、一般的な方向性ツールとして扱う必要があります。主に、機器の材料が業界全体でどこで最も日常的な役割を果たしているかを理解するのに役立ちます。食品加工や HVAC システムの建築など、グラフに示されていない部門でも、ここで強調されている 6 つの部門よりも相対的な規模が小さいだけで、これらの材料が定期的に使用されています。

7. マテリアル ファミリを並べて比較する

機器の材料は同時に複数の性能特性のバランスを取る必要があるため、特定の合金ファミリーが特定の設計にどの程度適合するかを単一の数値で把握できることはほとんどありません。以下のレーダー チャートは、熱電対合金、精密抵抗合金、弾性ダイアフラム合金、および耐食性ニッケル銅合金の 4 つの広範な材料ファミリーを、精度、耐食性、熱安定性、弾性と耐疲労性、加工性の 5 つの一般的な性能分野にわたって比較しています。このスコアリングは、1 つの特定の試験からの数値測定ではなく、よく知られている合金の挙動に基づく一般的なエンジニアリング ガイドを目的としており、全体として 1 つのファミリーをより優れているとランク付けするのではなく、読者が相対的な強度を視覚化するのに役立つことを目的としています。各線の形状を読むと、単一のファミリーがすべてのカテゴリーでリードしているわけではないことがわかります。これがまさに、機器設計者がすべてのコンポーネントに対して 1 つの合金に依存するのではなく、複数の材料タイプを用意しておく理由です。

温度関連の軸上で外側の赤い形状として示されている熱電対合金は、熱安定性と精度の点で優れており、広い温度範囲にわたって再現性のある電圧信号を生成するという中核的な役割に適しています。マンガン銅合金および類似の材料は、その安定した抵抗値と、標準抵抗器に使用される細線製造への適性が評価されているため、濃い赤色で示された精密抵抗合金は、精度と加工性の点で最高のスコアを獲得する傾向があります。弾性ダイヤフラム合金は、弾性と耐疲労性の点で比較的高いスコアを示し、ひび割れや形状が崩れることなく何度も曲げる必要がある圧力およびレベル検出要素内での役割に適合します。モネルタイプの材料を含む耐食性ニッケル銅合金は、耐食性の軸において最も顕著に際立っており、これは海水、海洋および化学的に要求の厳しいプロセス環境での一般的な使用と一致しています。 4 つの材料ファミリーのいずれも、5 つのカテゴリすべてで首位に立つことはありません まさにそれが、機器メーカーが単一の万能材料ではなく、複数の合金製品ラインを維持している理由です。プロジェクトにさまざまな要件が含まれる場合（たとえば、圧力センサーが腐食性や高振動の環境で動作する場合）、設計者は多くの場合、同じ機器内で複数の材料ファミリーの要素を組み合わせて、これらの競合する要件のバランスをとります。 4 つの形状を合わせて読むと、実際にトレードオフがどのように機能するかがわかります。耐食性など、ある領域で強度を高めることは、加工性など、別の領域での性能を少し犠牲にすることを意味することがよくあります。このレーダー比較は、エンジニアが材料の選択肢を検討するための初期段階の概念的参考として純粋に意図されており、最終的な決定を下す前に詳細な技術データと組み合わせる必要があります。合金の選択に慣れていない初めての読者にとって、主な教訓は、「最適な」材料は常に機器が実際に何をする必要があるかによって決まるということです。

8. 主に適用される業種

熱、圧力、または流れを伴うほぼすべてのプロセスでは、何らかの形式の信頼できるセンシングが必要であるため、機器の材料は幅広い業界で使用されています。以下のリストは、これらの材料が使用される主な分野の概要を示しています。

1. 産業用オートメーションおよび計装。温度センサー、圧力トランスミッター、流量計、レベルゲージ、レギュレーターなどのコア部品をカバーします。
2. 高精度抵抗器、熱電対、補償線、リレー、スイッチング部品などの電気機器および測定機器。
3. 石油化学ical, metallurgical and energy industries, where online detection instruments and sensing materials need to hold up under high temperature, high pressure and corrosive atmospheres.
4. 自動車および鉄道輸送。車両に搭載されたセンサー、エンジンの測定および制御部品、温度、圧力、変位の検出要素が含まれます。
5. 航空宇宙 applications, where high-precision sensing materials need to withstand extreme temperature swings, vibration and other demanding operating conditions.
6. 温度と圧力の監視に使用される精密センサーやプローブ材料などの医療機器およびライフ サイエンス機器。
7. 家庭用電化製品、HVAC、および温度コントローラー、圧力計、空気または水質監視機器などの環境監視。

9. 材料を選択する際に考慮すべきこと

(1) プロセス温度と雰囲気

一般に、材料が受ける最高温度と最低温度、さらに周囲の雰囲気が酸化性か還元性か不活性であるかによって、合金群が最も適合する方向が決まります。このページの前半の温度比較で示したように、タイプ T などの合金は低温での作業に適していますが、白金ロジウム ワイヤは最も極端な高温設定に適しています。

(2) 化学物質への暴露と腐食のリスク

酸性、アルカリ性、湿気の多い環境、または海洋環境にさらされる材料は、通常、モネルタイプのニッケル銅材料などの耐食性合金の方が優れており、持続的な化学薬品への暴露下でも標準の卑金属ワイヤよりもはるかに長く耐えられる傾向があります。

(3) 機械的デューティサイクル

ダイアフラムやブルドン管など、何度も曲がる部品には、電気的挙動だけを目的として選ばれた材料は機械的応力によって早期に亀裂が生じる可能性があるため、弾性と耐疲労性を特に重視して選択された合金が必要です。

(4) 要求精度と再校正間隔

再校正間の間隔が長いアプリケーションや、再校正のために機器にアクセスするのが難しいアプリケーションでは、このページの前半で信号ドリフトの比較で説明したのと同じロジックに従い、長期安定性の実績のある合金の恩恵を受ける傾向があります。

10. 一般的な器具材料タイプの比較

この表には 6 つの材料ファミリが 1 か所にまとめられているため、読者は前のセクションを再度ページめくることなく、温度範囲、耐食性、信号の安定性など、プロジェクトにとって最も重要な特性を調べることができます。上記のチャートと併せて使用すると、機器や材料のサプライヤーとのより詳細な技術レビューに進む前の簡単な開始チェックリストとして機能します。

11. 代表的な応用例

ボイラーおよび燃焼の監視では、通常、タイプ K またはタイプ N の熱電対合金ワイヤが設置され、煙道ガスと炉壁温度を追跡し、燃料投入量と燃焼効率を管理する制御システムにデータをフィードバックします。ガラス溶解炉やその他の極度の高温冶金プロセスでは、卑金属合金が摂氏 1200 度をはるかに超える温度に継続的にさらされると酸化または軟化するため、白金 - ロジウム熱電対線が使用されます。オフショアおよび海洋の圧力計では、海水や塩分を含んだ空気により標準的な鋼や銅合金の部品がより早く腐食されるため、モネルタイプのダイヤフラムと接液部の材料が特に選択されています。校正実験室では、マンガン銅ベースの抵抗合金を使用して標準抵抗器を構築します。標準抵抗器の値は、周囲温度の広い変動にわたって本質的に変化しないことが必要です。これは、わずかな抵抗値の変化でも、それに対して校正されたすべての機器の精度が狂う可能性があるためです。 KX、NX、または同様の適合合金ワイヤで構築された補償ケーブルは、プロセス容器の奥深くにある熱電対センサーと、ある程度離れた制御室の機器との間に日常的に配線され、高価な貴金属ワイヤを使用する必要がなく、信号精度を維持します。

12. 製造とメンテナンスのヒント

機器の材料がセンサーまたはトランスミッターの内部に取り付けられたら、いくつかの一貫したメンテナンスの習慣が、機器の耐用年数にわたって精度を一定に保つのに大いに役立ちます。特に振動や熱サイクルにさらされる設置場所では、配線と熱電対の接合部に物理的損傷、接続点の腐食、絶縁破壊がないか定期的にチェックする価値があります。高温が続くと合金のドリフトが加速する傾向があるため、定格温度範囲の上限付近で動作する機器は、通常、定格温度範囲内で良好に動作する機器よりも頻繁に再校正するようにスケジュールする必要があります。補償ケーブルの配線も、適合する正しい合金タイプが全長に渡って使用されていることを確認するためにチェックする価値があります。互換性のないワイヤ タイプが混入すると、後で追跡するのが困難な測定誤差が生じる可能性があるためです。製造中、合金ワイヤは、粒子構造と電気的特性が全長に渡って一貫した状態を保つように、制御された条件下で伸線、焼きなまし、検査される必要があります。 Xinguo Group Co., Ltd. は、熱電対合金、補償ワイヤ、精密抵抗合金の製品ライン全体にこの種の管理された生産プロセスを適用し、大規模または長期にわたる計器プロジェクトで信頼できる原材料品質を必要とする計器メーカーと協力しています。 1997 年に設立され、安徽省天昌市に本拠を置く Xinguo Group Co., Ltd. は、製品開発と品質管理をサポートするエンジニアとアシスタントエンジニアの技術チームに支えられ、機器、ケーブル、合金材料、貴金属をカバーする幅広い事業を長年にわたり展開してきました。製造規模と社内技術スタッフのこの組み合わせにより、同社は大規模または多段階の計器プロジェクト全体で一貫した材料仕様を維持できるようになります。

13. よくある質問

熱電対合金と補償合金の違いは何ですか?

熱電対合金は温度が測定される検出接点に直接配置され、補償合金は中程度の温度範囲でその信号を機器に戻すため、ケーブル配線全体でより高価な検出グレードのワイヤを使用する必要がありません。

N 型合金が K 型よりも優れた長期安定性を示す傾向があるのはなぜですか?

タイプ N 合金は、タイプ K よりも若干効果的に、緩やかな熱電ドリフトの背後にある内部酸化プロセスに抵抗する組成を備えているため、再校正へのアクセスが制限されている長期間の高温設備で一般的に選択されます。

モネルのような耐食合金が標準合金より適しているのはどのような場合ですか?

機器の部品が海水、湿気の多い海洋空気、または攻撃的な化学プロセス流体に接触する場合には、一般に耐食性のニッケル銅合金の方が適しています。これは、これらの条件下では標準合金が著しく早く劣化する傾向があるためです。

精密抵抗合金は一般の電線と何が違うのですか？

精密抵抗合金は、抵抗温度係数がほぼゼロになるように設計されており、周囲温度の変化にもかかわらず抵抗値がほぼ一定に保たれることを意味し、これは校正標準や測定シャントにとって重要です。

特定のプロジェクトに合わせて楽器の素材を調整できますか?

はい、合金線径、焼き戻し、絶縁タイプ、パッケージ形式は通常、特定の機器設計に合わせて調整できます。Xinguo Group Co., Ltd. は機器メーカーと直接連携して、材料仕様を個々のプロジェクトのニーズに合わせます。

器具の材質は設置後どれくらいの頻度で検査する必要がありますか?

検査頻度は動作温度、振動への曝露、およびプロセスの重要性によって異なりますが、一般的に、定格温度限界近くで動作するコンポーネントや腐食環境で動作するコンポーネントは、通常の条件で正常に動作するコンポーネントよりも頻繁にチェックする方が有益です。
