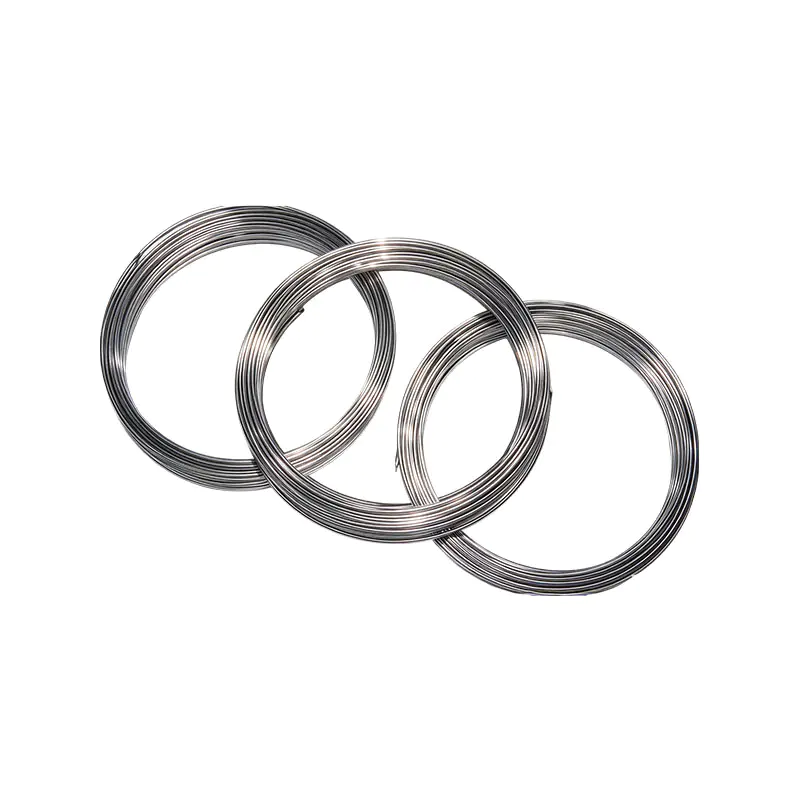

外装熱電対ケーブル

外装熱電対ケーブルは、一般に外装ワイヤ、または国際的には無機絶縁熱電対ケーブルとして知られており、ステンレス鋼の保護チューブ、酸化マグネシウム絶縁粉末、および熱電対ワイヤ材料を組み合わせて金型内に圧縮した固体全体です。耐圧性、耐震性、柔軟性、小型化、熱応答速度が速いという利点があります。外装熱電対を製造するためのコア材料です。

製品の利点:
1. 敏感な熱応答と広い温度測定範囲
熱慣性が小さく、温度検出速度が速く、高温および低温の温度範囲をカバーでき、安定した熱電位出力があり、作業条件における温度変化を迅速に捉えることができます。
2.機械的強度が高く、曲げ可能で取り付けが簡単です。
金属製の外装シェルは振動や衝撃に強く、適度にたわむため、狭い機器スペースや複雑な現場配線工事に適しています。
3. 優れた保護シールと強力な環境適応性
無機絶縁構造は緻密で防湿、防塵、抗酸化性があり、信頼性の高い絶縁性能を備えており、粉塵や高温などの過酷な産業環境でも長時間動作できます。

主なセールスポイント:
1. 広い温度測定範囲と速い応答速度
小さな熱慣性、高感度の温度センシング、高温と低温の両方を測定可能、安定した熱電位出力、および現場の温度変化のリアルタイムフィードバック。
2. 柔軟性と耐振性があり、優れた設置適応性を備えています。
装甲本体は曲げ可能で衝撃や振動に強く、狭い設備スペースや複雑なパイプライン現場にも簡単に設置できます。
3. 緻密な絶縁保護、高い耐久性
無機絶縁構造は、優れたシール性能、耐湿性、防塵性、耐酸化性を備え、過酷な産業環境に耐えることができ、故障の可能性を減らし、耐用年数を延ばします。

お問い合わせ
前へV：前の記事はありません次へ：外装サーミスタケーブル
よくある質問 性能仕様

Q1: 外装熱電対ケーブルの最小曲げ半径要件はどれくらいですか?
A: 一般に、曲げ半径は装甲の外径の 5 ～ 7 倍以上である必要があります。内部ワイヤの破損や温度測定への影響を避けるため、ホットエンドプローブはできるだけ曲げないでください。

Q2: 外装熱電対は高温媒体を直接測定できますか?
A: 温度測定の上限はシースの材質と熱電対のスケールによって異なり、モデルが異なれば耐温度性も異なります。超高温条件下では仕様やパラメータの確認が必要です。この範囲を超えると劣化や破損が早まります。

Q3: 温度測定信号が飛び跳ねたり、値が不正確になったりする原因は何ですか?
A: 一般的な原因としては、電磁障害、配線の接触不良、湿気による絶縁層の損傷などが挙げられます。干渉環境では、シールド層を一点接地し、配線端子の気密性を確認するシールドタイプを使用することをお勧めします。

Q4: 外装熱電対ケーブルを延長して接続して使用できますか?
A: 直接接続して自由に拡張することはお勧めできません。延長には同じ分割番号の補償線を使用する必要があります。通常のワイヤを混合すると、追加の発熱が発生し、重大な測定誤差が発生します。

1.1 製品名、型式、スケールナンバー、外管材質、使用温度を表1-1に示します。

製品名 モデル 熱電対の種類 外装シース材質 外径(mm) 最高動作温度(℃)
装甲クロメル-Nisil 熱電対ケーブル
装甲クロメル-Nisil-Mg 熱電対ケーブル 		株式会社
KN 		K
N 		GH3030、GH3039、25Cr-20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
装甲クロメル-Nisil 熱電対ケーブル
装甲クロメル-Nisil-Mg 熱電対ケーブル 		株式会社
KN 		K
N 		1Cr18Ni9Ti、316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
装甲クロメル-コンスタンタン熱電対ケーブル ケ E 1Cr18Ni9Ti、316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
装甲鉄-コンスタンタン熱電対ケーブル KJ J 1Cr18Ni9Ti、316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
装甲銅-コンスタンタン熱電対ケーブル KT T 1Cr18Ni9Ti、316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
外装 PtRh10–Pt 熱電対ケーブル KS S GH3030、GH3039、25Cr-20Ni 1.0; 1.5 800
2.0; 3.0 900
外装 PtRh13–Pt 熱電対ケーブル KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
外装 PtRh30 ～ PtRh6 熱電対ケーブル KB B GH3030、GH3039、25Cr-20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


注：その他の材質、外径の異なる製品も、お客様とご相談の上、対応可能です。
1.2 製品規格
1.2.1 卑金属外装熱電対ケーブルは JB/T8205-1999 および GB/T18404-2001 に準拠
1.2.2 貴金属外装熱電対ケーブルは JB/T 8909-1999 に準拠
1.2.3 外装 Pt-Rh 30–Pt-Rh 8 熱電対ケーブルは QB/T 2405-2004 に準拠

1.3 外装熱電対ケーブルモデルの指定方法:

株式会社 4 G30 φ5.0 I GB/T18404-2001
株式会社 モデル (KKKN, KEKJKTKS, KR, KB)
4 ケーブルの数: 2 芯の場合は指定されていません。 4 コアは「4」で示されます
G30 保護管材質：1Cr18Ni9Tiを「B」と表記
GH3039は「G39」と表記されます
GH3030を「G30」と表記します
25Cr-20Niは「2520」と表記されます。
316L、304
φ5.0 ケーブル外径（Φ0.5～8.0mm）
I 公差クラス (クラス I、Ⅱ、Ⅲ)
GB/T18404 規格番号
2001 標準年

1.4 製品の寸法と許容偏差は表 1-2 に従うものとします。

外径と公差(mm) 株式会社 / KN / KE / KJ / KT KS / KR / KB
分。肉厚(mm) 分。熱電対線径(mm) 分。絶縁層の厚さ (mm) 分。肉厚(mm) 分。熱電対線径(mm) 最小熱電素子線径(mm)
0.5±0.025 0.05 0.08 0.04 / / /
1.0±0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5±0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0±0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0±0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0±0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5±0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0±0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0±0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0±0.080 0.8 1.2 0.64 0.8 0.45 1.16

注: 多芯または単芯外装熱電対ケーブルでは、チューブの壁の厚さ、熱電対の線径、および絶縁体の厚さのわずかな調整が許可されます。

1.4 熱電対の特性と許容差
異なるモデルの外装熱電対ケーブルから製造された外装熱電対の場合、基準接点が 0 °C の場合、熱電位は GB/T 16839.1-1997、「熱電対 - パート 1: 校正テーブル」に準拠し、さまざまなグレードの許容差は表 1 ～ 3 の規定に準拠する必要があります。

カテゴリ 公差クラス モデル 種類 許容差(℃) 温度範囲(℃)
卑金属外装熱電対ケーブル I 株式会社 K ±1.5℃または±0.4%t −40〜1100
KN N −40〜1100
ケ E −40〜800
KJ J −40〜750
KT T ±0.5℃または±0.4%t −40〜350
Ⅱ 株式会社 K ±2.5℃または±0.75%t −40〜1100
KN N −40〜1100
ケ E −40〜800
KJ J −40〜750
KT T ±1.0℃または±0.75%t −40〜400
ⅡI 株式会社 K ±2.5℃または±1.5%t −200〜40
KN N −200〜40
ケ E −200〜40
KT T ±1.0℃または±1.5%t −200〜40
貴金属外装熱電対ケーブル Ⅱ KS S ±1.5℃または±0.25%t 300～1100
KR R 300～1100
ポイント KS S ±3.0℃または±0.5%t 300～1100
KR R 300～1100
Ⅱ KB B ±0.25%t 600～1200
ⅡI KB B ±4.0℃または±0.5%t 600～1200

注: t = 測定温度の絶対値 (°C)。 「pt」は標準（普通）グレードを表します。

1.5 絶縁抵抗
絶縁抵抗はペア線間およびペア線と外装シース間で測定します。外径が 1.5 mm 未満のケーブルの場合、印加電圧は 75 25 V DC となります。外径が 1.5 mm を超えるケーブルの場合、印加電圧は 500 50 V DC となります。室温および高温における 1 メートルあたりの絶縁抵抗は、表 1-4 の規定に従うものとします。

テスト環境 モデルs 分。測定長さ(m) 試験温度(℃) 分。絶縁抵抗(MΩ/m)
室温 株式会社, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
高温 株式会社, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
高温 KT 0.5 300±15 500

注: 外装熱電対および外装熱電対ケーブルの絶縁材料の電気伝導率には限界があります。ケーブルの長さが長くなると、絶縁抵抗は減少します。単位長さあたりの導電率はSm’（Q’・m’に等しい）で表されます。 1 m を超えるケーブルまたは熱電対の場合、絶縁抵抗は ·m または MQ ·m で表され、絶縁抵抗は長さに反比例します。 1m未満の場合はMQ・mで表します。
