セラミック熱電対保護管: 産業用バイヤー向け選択ガイド

保護チューブを 6 週間ごとに交換する熱処理ラインでは、熱電対の問題は発生しませんでした。セラミックに問題がありました。エレメントは使用を終えたときはきれいで壊れていませんでしたが、チューブには亀裂、剥離、または曲がりがあり、その後のドリフトはセンサーではなくチューブに属していました。

セラミック熱電対保護チューブは、動作中のセンサーと、1,300 °C を超える輻射熱、浸炭ガス、硫黄を含む排ガス、溶融金属の飛沫、振動、容赦のない熱サイクルなど、プロセスによってセンサーに照射されるすべてのものとの間に配置されます。これらは消耗品であり、多くの場合、測定ループ内で最も安価なアイテムですが、そのループがキャンペーンまたは四半期存続するかどうかを決定します。

詳細の前に簡単に説明すると、セラミックのグレードをピーク温度と大気の化学的性質に合わせ、1 年間使用した後もエレメントを引き抜くことができるようにボアのサイズを調整し、寸法を見積もることしかできない業者ではなく、材料を文書化できるメーカーから購入する必要があります。ねじ山、フランジ、肉厚、納期はすべて、これら 3 つの決定に基づいて決定されます。

セラミック熱電対保護管が使用中に実際に行うこと

裸の熱電対または測温抵抗体素子は壊れやすいものです。鉱物で絶縁されたシースの直径はわずか 3 mm ～ 8 mm で、内部のワイヤは人間の髪の毛よりも細いです。周囲にチューブがなければ、その要素は原料の落下による衝撃、飛灰による侵食、プロセスガスによる化学的攻撃、および接地された金属構造との電気的接触に耐えなければなりません。これらのいずれかが発生すると、測定が終了します。

このチューブは 4 つの問題を一度に解決します。機械的な懲罰が必要です。要素を腐食性媒体や導電性媒体から隔離します。これは、測定回路が容器の壁に接地するのを防ぐ絶縁経路を提供します。そして、浸漬深さを設定します。これは、センサーがプロセスを読み取るか、単に炉壁を読み取るかを実際に決定するものです。

このすべての保護にはコストがかかります。セラミック壁が 1 ミリメートルごとに、熱接点とプロセス間の熱質量と熱抵抗が増加します。媒体とよく接触している薄い閉鎖端チューブは数十秒で反応します。低速のガス流の中の重くて厚い壁のチューブでは、数分の遅れが生じる可能性があります。速い発熱を追いかける制御ループでは、その遅れは細かいことではなく、調整の問題です。新しいセンサーの「読み取りが遅い」と不満を言う購入者は、購入した素子ではなく、指定したチューブについて説明していることがよくあります。

電気的動作は温度によっても変化します。アルミナとほとんどの酸化物セラミックは、低温では非常によく絶縁しますが、温度が上昇すると抵抗率が低下します。非常に高温での使用では、絶縁抵抗が敏感なトランスミッターに悪影響を与えるレベルまで低下する可能性があります。これが、高温設備で非酸化物セラミックに移行したり、より短い交換サイクルを受け入れたりする理由の 1 つです。

保護チューブは、測定ループ全体の精度と耐用年数の両方を決定する摩耗部品であるため、センサー自体と同様にエンジニアリング上の注意が必要です。

ほとんどの保護管のセラミックグレード

セラミック熱電対保護チューブのほとんどの見積もりでは、5 つまたは 6 つの材料名のうちの 1 つが示されており、それらの違いは見た目上のものではありません。アルミナ、ムライト、炭化ケイ素、窒化ケイ素、ジルコニア、および溶融シリカには、それぞれ良好に機能する範囲と、早期に機能しなくなる範囲があります。

アルミナとムライト

高密度 99% アルミナは、クリーンな高温サービスのデフォルトです。空気中で約 1,600℃ まで形状を保持し、絶縁性が高く、多くの酸化性雰囲気に耐え、標準的な穴と長さで幅広く入手可能です。弱点は熱衝撃です。急激に加熱したり、凝縮水で急冷したりすると亀裂が生じます。ムライトおよびコランダム-ムライト チューブは、ピーク温度を少し下げてサイクル耐性を著しく向上させます。そのため、ドアが一日中開閉する窯や熱処理用途でよく使用されます。

炭化ケイ素と窒化ケイ素

炭化ケイ素は高い熱伝導率と優れた耐熱衝撃性をもたらすため、急速なサイクルや激しい浸食に耐えます。これは、溶融非鉄金属への浸漬の強力な候補ですが、その範囲の最高の強い酸化条件では注意が必要であり、特定のスラグによって攻撃される可能性があります。窒化ケイ素は、優れた強度を持ちながら同様の耐衝撃性を備えており、酸化物セラミックが湿って溶解するアルミニウムやその他の鋳物溶解物によく選ばれます。

ジルコニアと溶融シリカ

ジルコニアはこのグループの中で最も高い温度に耐え、多くの溶融物において化学的に頑固ですが、より重く、より高価であり、急速冷却に比較的敏感です。溶融シリカはその対極にあり、適度な温度上限、優れた耐焼入れ性を備えています。約 1,100 °C 未満でプロセスが激しくサイクルされる場合、溶融シリカ チューブは高級アルミナ チューブよりもはるかに長持ちする可能性があります。

グレードの選択は、データシート上の最高温度の数値ではなく、実際に確認した故障モードに基づいて行う必要があります。

温度制限: セラミック熱電対保護管のデータシートの読み方

セラミックチューブのデータシートの温度数値は通常、1 つの特定の状況を表します。それは、熱サイクルや汚染がなく、機械的負荷が適度な、清浄な空気中での継続使用です。この説明と一致する実際のプロセスはほとんどありません。以下の表は、一般的なグレードがクリーンエアベースでどのように比較されるかを示しています。これは、プロセス条件を適用する前の賢明な出発点です。

バーを約束ではなくランキングとして読んでください。清浄な空気中で 1,600 °C と見積もられている真空管は、雰囲気が還元性、粉塵が多い、または化学的に活性な場合には、およそ 1,400 °C に制限される可能性があり、ディレーティングは 2 つのグレード間のギャップよりも大きくなることがよくあります。純粋にヘッドラインの温度数値だけでサプライヤーを比較するバイヤーは、耐衝撃性や特定の溶融に対する耐性など、実際に重要な特性を見逃しながら、プロセスでほぼ同様に動作するグレードの中から選択することになります。

ここで、チューブの後ろにあるマテリアル チェーンが役に立ちます。熱電対合金ワイヤや機器材料も製造しているサプライヤーは、熱接点、絶縁体、シースが温度下で 1 つのシステムとしてどのように動作するかを理解しており、チューブを単独で見積もるのではなく、チューブとエレメントを組み合わせてアドバイスすることができます。通常、熱電対を保護するのと同じセラミックが同じポート内の抵抗要素を保護するため、耐腐食性や耐摩耗性のタイプなどの RTD アセンブリに関する実務経験も役に立ちます。

公開されている温度制限をクリーンエアの開始点として扱い、グレードを決定する前に、サイクル、汚染、機械的負荷を考慮して温度を下げてください。

化学的攻撃: 良いセラミックでも失敗する場合

温度は仕様の中で簡単な部分です。化学は、重大な損傷が現れることはほとんどないため、早期の故障のほとんどが隠れている場所です。通常、チューブが消えることはありません。表面に光沢があり、穴が開いたり、はがれたりし、片側の壁の厚さが失われ、その部分が荷重に耐えられないほど薄くなるときに亀裂が入ります。

アルミナやムライトなどの酸化物セラミックは酸化性雰囲気によく対応します。彼らは、還元条件、アルカリが豊富な蒸気、フッ素化合物をあまり好みません。ガラスやセメントの工場では、温度が記載の範囲内にある場合でも、粉塵や揮発性物質によって運ばれるアルカリがアルミナ管の表面を攻撃する可能性があります。水素や炭素が豊富な大気も、時間の経過とともに表面の挙動が変化するため、寿命が短くなる可能性があります。

炭化ケイ素には独自の感受性があります。多くの過酷な環境で良好に機能しますが、特定の溶融金属、スラグ、酸化物の溶融物によって攻撃される可能性があり、その範囲の最高レベルでの高酸素環境では異なる動作をします。多くの場合、アルミニウムの鋳造には窒化ケイ素が適しています。ジルコニアはさまざまな溶融物に耐性がありますが、普遍的に不活性というわけではなく、特定のスラグや激しい温度勾配に対して脆弱です。

• 主成分だけでなく、ガス全体の分析を依頼してください。微量の硫黄、塩素、アルカリ金属が結果を決定することがよくあります。
• チューブが容器内のどこにあるかを記録します。バーナー、スラグライン、または空気入口近くの局所化学反応は、バルクプロセスガスよりもはるかに攻撃的になる可能性があります。
• 粉塵や蒸気のキャリーオーバーが予想されます。熱いセラミック上に堆積した粒子は、表面で働き続ける腐食層を形成する可能性があります。
• 耐火性相互作用を考慮してください。近くのレンガ積みから拾ったアルカリがチューブの表面に移動する可能性があります。

実践的なテストは、データシートの比較よりも価値があります。プラントにチューブを使用するポートが 1 つある場合、2 つまたは 3 つの候補グレードを並べて数週間短いトライアルを設置すると、通常、どのテーブルよりも早く問題が解決されます。

プロセスガスの平均組成ではなく、チューブが発生する最悪の局所化学反応に基づいてセラミックを指定します。

熱衝撃: 購入者が過小評価している故障モード

チューブの亀裂の多くは、本当の原因が容器の始動方法にある場合、不良バッチのせいだと考えられます。セラミックは脆く、急速な温度変化に対する耐性はグレードによって大きく異なります。 1,400 °C で何か月も問題なく使用できるチューブは、開いたドアからの冷たい風や凝縮水の飛沫に初めて遭遇すると、亀裂が発生する可能性があります。

チューブが吸収できる衝撃の大きさは、材質、壁の厚さ、サポートの配置という 3 つの要素によって決まります。薄い壁はより均一に冷却および加熱されるため、同じグレードの重い部分よりも衝撃に強くなります。サポートされていない長いスパンは、温度によって自重で曲がり、中央ではなく応力点で破損します。内部サポートを備えたクローズエンド チューブ、つまり 2 ピース設計のチューブは、多くの場合、同じポート内の長い単一ピース チューブよりも長持ちします。

実際に有効なルールとしては、容器をフル焼成速度ではなく徐々に温めること、熱いセラミックから凝縮液を遠ざけること、まだ数百度を超えているチューブに水のスプレーを避けることなどが挙げられます。プロセスをそれほど慎重に制御できない場合は、たとえ温度上限が低くても、溶融シリカまたは非酸化物セラミックがより現実的な解決策となることがよくあります。

プロセスサイクルが厳しい場合は、より高い温度定格を追求するのではなく、耐衝撃グレードとより薄い壁を選択してください。

形状: 穴、壁の厚さ、長さ、ねじ山

材料が固定されると、設置が機能するかどうかは形状によって決まります。最も一般的な仕様ミスは、穴がきつすぎる、推測によって選択された浸漬長さ、および既存のポートと一致しないねじ山です。以下のポイントを順番に実行することで、ほとんどのポイントを回避できます。

1. エレメントを測定します。熱電対または RTD のシースの直径を記録し、チューブの使用後にエレメントを挿入したり引き抜いたりできるように、およそ 1 mm ～ 2 mm の環状クリアランスを許容します。
2. 穴の公差を選択してください。穴が狭いと素子が壁の近くに設置されるため応答時間が短縮されますが、酸化や粉塵が原因で分解すると分解できなくなります。
3. 壁の厚さを設定します。壁が薄いほど、反応が速くなり、熱衝撃に強くなります。厚い壁は衝撃や浸食に耐えます。港の主要なリスクに合わせて選択してください。
4. 浸漬長さを決定します。大まかな目安として、利用可能なスペースに応じて、チューブ直径の 8 ～ 10 倍の浸漬により、壁効果を回避するために検出点が媒体内に十分遠くに配置されます。
5. 全長は別途ご確認ください。全長には、端子ヘッドとフィッティングが設置される取り付けポイントより上の部分が含まれます。浸漬深さと同じ数値ではありません。
6. 接続を指定します。一般的なオプションには、NPT および BSP ねじ、メートルねじ、フランジ、および単純な圧縮継手が含まれ、それぞれに独自の寸法規格があります。
7. 許容できる公差を述べてください。セラミック管の市販の数値は通常、内径では数分の 1 ミリメートル、長さでは数パーセント、1 メートルあたりの真直度の許容値ですが、仮定ではなく確認してください。

さらに2つの点が現場でトラブルを引き起こします。まず、セラミックは通常、焼成されたサイズで供給されるため、最終寸法までの研削は限られており、ねじ切りはセラミック自体ではなく金属またはサーメットのインサートで行われることがよくあります。第 2 に、壁やバーナーの近くを通るチューブには高温側と低温側が発生します。これは温度による曲げ荷重です。サポートを追加したり、ポートを回転させたりすると、寿命が数か月延びる可能性があります。

サプライヤーはあなたが提供したものを正確に見積もるため、穴、壁の厚さ、浸漬深さ、全長、ねじ山を 5 つの別々の数字として書きます。

オープンエンド、クローズドエンド、ツーピースセラミック熱電対保護管

最終形状は、ほとんどの購入者の予想以上にチューブの動作を変化させます。オープンエンドチューブは単純な中空円筒で、多くの場合、別個の閉じた先端またはその後ろに金属サーモウェルを備えた状態で使用されます。安価で、長く作るのが簡単で、検査も簡単ですが、エレメントは開放端に入るあらゆるものにさらされるため、清潔で乾燥した非腐食性のサービスに適しています。

閉端チューブがエレメントを完全に密閉します。これは、液体、溶融金属、粉塵を含んだガス、および汚染や湿気によって要素が破壊されるあらゆる用途に対する標準的な答えです。コストは熱遅延です。閉じたチップによりプロセスと熱接点の間に質量が追加され、チップが厚くなるほど応答時間が長くなります。

ツーピース設計により、チップとシャンクが分離されています。これにより、工場は実際に摩耗する部分 (多くの場合最後の 200 mm) のみを交換することができ、シャンクは耐衝撃グレードにすることができ、チップは耐薬品性を考慮して選択されます。同じポートが短いサイクルで全長チューブを消費する場合、2 ピースのルートによりコストとダウンタイムの両方を削減できます。すべての交換は単一のセラミックチューブでなければならないと考える前に、サプライヤーと話し合う価値があります。

先端のみが摩耗した場合、ツーピースチューブは全長の消耗品を小型で低コストの部品に変えます。

セラミックチューブとRTDアセンブリの組み合わせ

すべてのホット ポートに熱電対が必要なわけではありません。多くの場合、生の速度よりも安定性と再現性が重要であり、同じセラミック保護ロジックが適用される場合には、抵抗素子が好まれます。セラミックチューブ内の抵抗素子により、チューブに漏電や機械的ストレスが生じない限り、安定した低ドリフト測定が可能になります。

これは、チューブとアセンブリを同じ供給元から購入するのに役立つ分野です。セラミックチューブを中心に構築されたアセンブリは、摩耗、腐食、危険区域分類、複数の測定ポイント、ディスプレイヘッド、発電所のデューティサイクルなど、ポート内の特定の問題に合わせて構成できます。たとえば、耐食性と耐摩耗性の設計では、セラミックの選択に関する同じ質問を要素と終端とともに答えます。

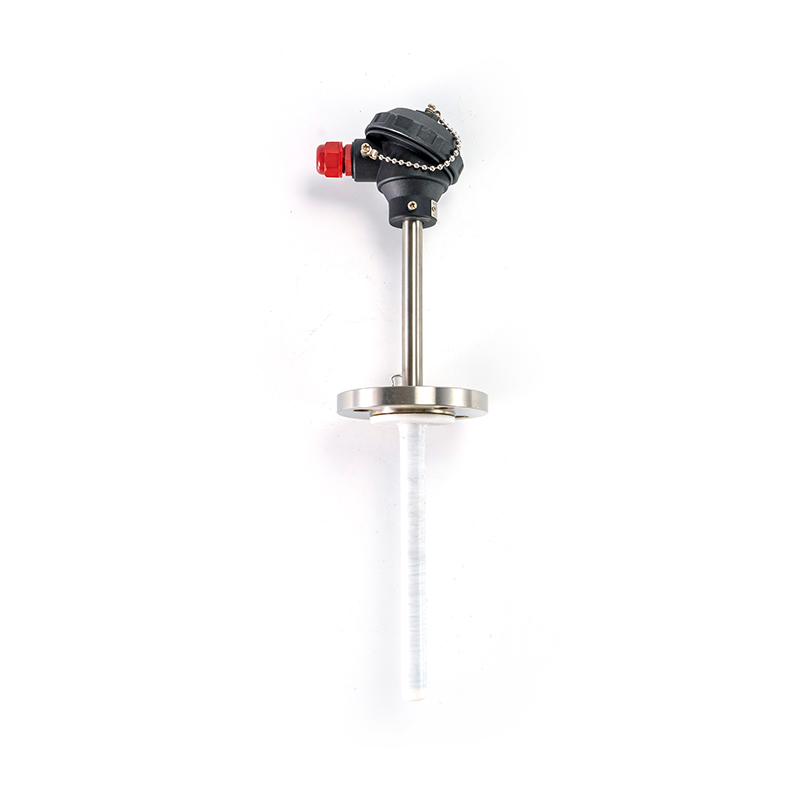

防食測温抵抗体 当社は、さまざまな腐食媒体、特に腐食防止に応じて、あらゆる種類の特殊および一般的な耐食材料を提供できます。 製品を見る→

オプションを比較する購入者は、アセンブリの価格がセラミックではなくハウジングと認証によって左右されることがよくあります。そのため、寿命のためにチューブを指定し、同時に精度のためにアセンブリを指定することが賢明です。両方の部品を製造するサプライヤーは、出荷前に穴、ねじ、挿入深さが一致していることを確認することもできます。

セラミックと検出素子を一緒に指定して、一方の当事者が適合性、応答時間、交換サイクルを管理できるようにします。

チューブ内の合金ワイヤー

チューブはその中にあるものしか保護できません、そしてその中にあるのは一対の異なる導体です。ワイヤーのグレードは温度範囲、出力曲線、ドリフト挙動を決定し、チューブはワイヤーが環境にどれだけ耐えられるかを決定します。 2 つを別々に購入したものとして扱うことで、植物は温度に決して適さない要素の周囲に完全に良好なセラミックを形成することができます。

一般的なペアリングはまったく異なる動作をします。ニッケル-クロムおよびニッケル-シリコンの組み合わせは、最も広範囲の工業炉およびキルンをカバーします。鉄およびコンスタンタンタイプは、低温および還元条件に適しています。銅タイプとコンスタンタンタイプは、範囲は狭いが精度が重要な場合に使用されます。それぞれに推奨される天井があり、他のものよりも許容できる雰囲気が異なります。そのため、チューブとワイヤーの材料に関するアドバイスは同じ技術情報源から得られる必要があります。

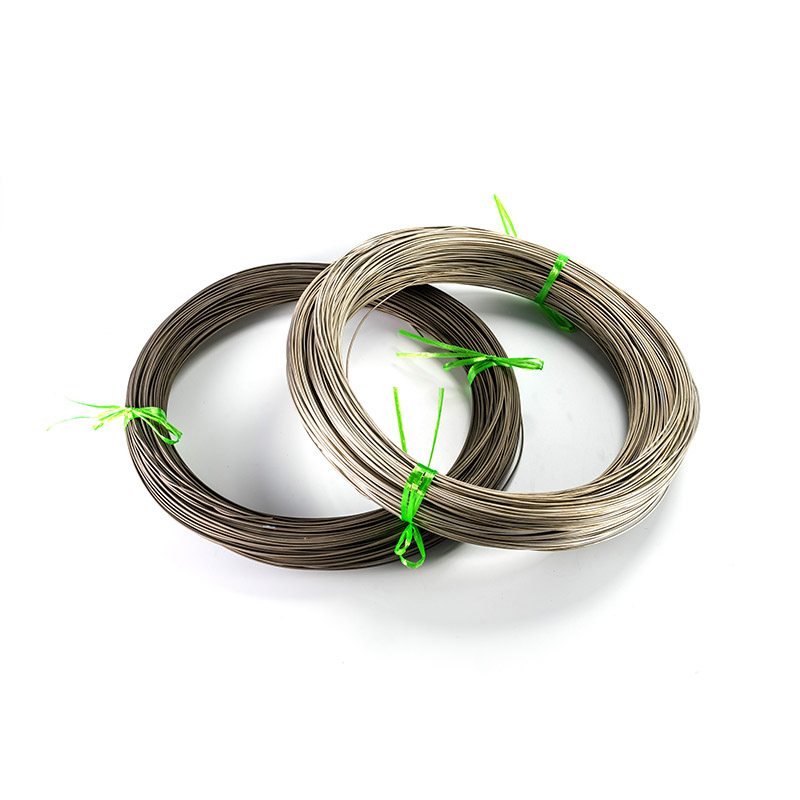

熱電対合金線 製品紹介 熱電対合金線は、ニッケル、クロム、シリコン、銅などの金属を主成分とする精密測温合金線です。コン... 製品を見る→

また、ワイヤとチューブが独自の合金の溶解、伸線、焼きなましを管理する工場から生産されているかどうかを尋ねる価値があります。合金の一貫性は、あるバッチから次のバッチまで生産量曲線を安定に保つものであり、その一貫性は、キャンペーン全体でばらつくのではなく、ポート間で一致する測定値としてフィールドに現れます。

最も高価なチューブでは、合金グレードが間違った温度範囲で選択されたエレメントを救うことはできません。

延長ワイヤと補償ワイヤ: ループの残りの半分

熱電対回路は、その最も冷たい部分によってのみ性能が決まります。端子ヘッドから機器に戻る信号は、要素の合金族と一致し、極性を尊重する必要がある延長線または補償線を通って伝わります。ペアを逆にするか、間違った合金を使用すると、ヘッドとキャビネットの間の温度差が大きくなるにつれて、測定値の誤差が大きくなります。

2 つの問題が現場の問題を支配しています。 1 つ目は端子ヘッドの温度です。ヘッドが高温の場所にあり、基準補償が適用されていない場合、冷接点誤差が大きくなる可能性があります。 2 つ目は電気ノイズです。プラントに可変周波数ドライブが追加されるにつれて、この問題はますます重要になります。通常、単一の一貫したグランド基準を備えたスクリーン構造が答えであり、後からパッチを適用するのではなく、チューブやエレメントと同時に選択する必要があります。

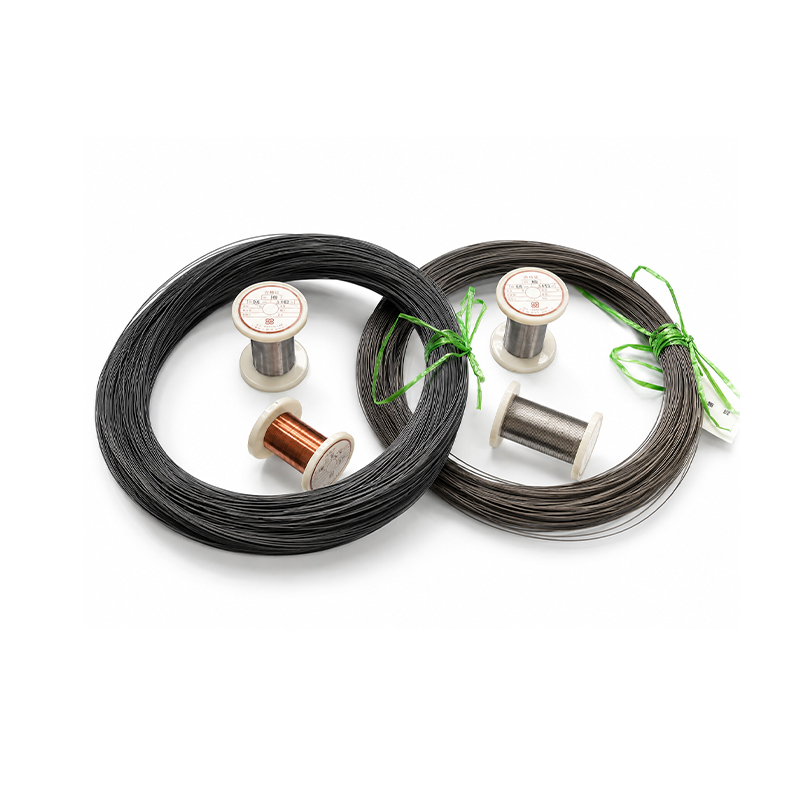

熱電対補償線合金線 製品紹介 熱電対補償ケーブル用合金線は、工業用温度測定システムのコア導電材料であり、合金線として使用されます。 製品を見る→

エレメントに使用されている合金ワイヤと同じメーカーからワイヤを購入すると、一般的な不一致の原因も排除されます。両方が 1 回の溶解および延伸操作で得られる場合、ペアの特性は一致し、試運転時の設置の検証が容易になります。

セラミックチューブと同時に、ワイヤー、ヘッド、接地の詳細も予算に入れてください。これらはすべて同じエラーの原因となるためです。

セラミック熱電対保護管の RFQ の書き方

見積もりの遅れのほとんどは、工場の遅さではなく、問い合わせの不完全さが原因です。明確な RFQ は通常、使用可能な価格と現実的なリードタイムを数日で返します。問い合わせを送信する前に次のリストに目を通すことで、2 回目と 3 回目の質問を避けることができます。

1. 通常の設定値だけでなく、変動を含むアプリケーションとピーク温度を記載します。
2. 雰囲気と、粉塵、硫黄、塩素、アルカリ、湿気などの汚染物質について説明します。
3. チューブが接触する媒体に名前を付けてください: 排ガス、溶融金属、塩、ガラス、油、水、またはきれいな空気。
4. 形状を 5 つの数字で指定します: 穴、壁の厚さ、浸漬長さ、全長、ねじ山またはフランジ。
5. 端の形状を指定します: オープンエンド、クローズドエンド、または 2 ピースアセンブリ。
6. チューブに熱電対、RTD、またはその両方が搭載されるかどうかを確認し、素子の直径を指定します。
7. 両方の数値が価格に影響するため、トライアルに必要な個数とその後の年間何個必要かを伝えます。
8. 書面で材料グレードと保持される寸法公差を問い合わせてください。
9. 現在のチューブが早期に故障した場合にサプライヤーに何を変更するかを尋ね、現在得られている耐用年数を与えてください。

失敗履歴を含めることは、購入者が追加できる最も役立つことです。サイクル窯で 5 週間使用するとチューブが故障することを知っているサプライヤーは、耐衝撃グレードまたはより薄い壁を提案しますが、サプライヤーは「長さ 1,200 mm のアルミナ チューブ」だけを教えれば、同じ価格で同じ問題が再現されます。

お問い合わせには障害履歴を含めてください。グレードの推奨は、図面よりもはるかに重要です。

コスト、リードタイム、注文数量

セラミックチューブは高価な品物ではありませんが、交換にかかるコストは、多くの場合、操業停止時間、労働力、港湾のサービス停止中の生産量の損失など、購入に関わるすべての要素によって決まります。この非対称性は、通常、2 倍長持ちするグレードにもう少し多くの費用を費やすことが、より安価な決定となる理由を説明しています。

単価を動かす要因は 4 つあります。材料グレードは最大で、ジルコニアと窒化ケイ素がアルミナやムライトをはるかに上回っています。長いチューブはより大きな窯とより慎重な取り扱いを必要とするため、次にサイズが重要になります。厳しい穴径や真直度の公差が必要な場合、寸法精度によりコストが増加します。焼成工程の設定は固定コストであり、生産される作品全体に分散されるため、数量が最も目に見えて影響します。

リードタイムも同じロジックに従います。一般的なグレードの標準サイズは在庫から、または短サイクルで入手できることが多いですが、特殊な長さ、特殊なねじ、非酸化物グレードは受注生産されます。現場で最も頻繁に使用される 2 つまたは 3 つのサイズの控えめなバッファーを保持しているバイヤーは、ひび割れたチューブの実際のコストが現れる緊急航空貨物注文を避けます。

• 新しいグレードの年間生産量を確定する前に、お試し数量を注文してください。
• プラントが許容できる最小限のサイズで標準化し、それぞれのサイズを少量の安全在庫として保持します。
• 単一の数字ではなく、2 つまたは 3 つの数量区切りで価格を尋ねます。
• バラした状態で発送された陶器は割れた状態で届くため、梱包方法をご確認ください。

単一のチューブの請求価格ではなく、1 年間のサービスの総コストを比較してください。

メーカー、サプライヤー、または卸売業者から購入する

この製品のほとんどの検索では、3 つの商用モデルが表示されます。セラミックの焼成と機械加工を行うメーカー、さまざまな器具を販売するサプライヤー、再販用の在庫を保有する卸売業者です。それぞれに正当な役割があり、正しい選択は、問題が標準的なものであるか固有のものであるかによって異なります。

チューブが特定の雰囲気と相互作用する必要がある場合、公差が重要な場合、またはプラントが最後のバッチが失敗した理由について技術的な情報が必要な場合は、メーカーに依頼する方が良い方法です。熱電対合金ワイヤ、抵抗素子、機器材料も製造しているメーカーは、熱電対を測定システムの一部として扱うことができ、カタログ検索よりも一貫した答えが得られる傾向があります。通常、ボリュームプライシングも同様に強力です。

要件が一般的なグレードの標準サイズであり、入手可能性が優先される場合、サプライヤーまたは卸売業者が合理的です。その代償として、見積書の背後にある技術的な深さが制限される可能性があり、大気や熱衝撃に関する質問は答えられない可能性があります。重要ではないポートの 1 回限りの交換の場合、これは合理的な妥協策です。

誰が選ばれるにせよ、3 つのチェックを行う価値はあります。材質の説明とともに書面でグレードを尋ねます。内径と長さの公差を問い合わせてください。また、指定された条件下で指定された期間内に真空管が故障した場合、誰が責任を負うのかを尋ねます。 3 つすべてに明確に答えるサプライヤーは、何か問題が発生した場合に協力しやすい可能性があります。

サプライヤーのモデルを問題に適合させます。困難な港についてはメーカーからの技術的意見を提供し、簡単な交換には流通を提供します。

セラミック熱電対保護管に関するよくある質問

セラミック熱電対保護管は何でできていますか?

ほとんどは、緻密な酸化物または非酸化物セラミック (99% アルミナ、ムライトまたはコランダムムライト、炭化ケイ素、窒化ケイ素、ジルコニア、または溶融シリカ) で作られています。選択は、使用温度、雰囲気の化学的性質、熱サイクル、およびチューブが溶融金属または流動ガスに接触するかどうかによって決まります。同じ寸法の 2 つのチューブでも、グレードが異なるとまったく異なる動作をする可能性があります。

アルミナと炭化ケイ素のどちらを選択すればよいですか?

通常、電気絶縁性とコストが重要な、クリーンで酸化性の高い高温での使用にはアルミナが適しています。炭化ケイ素は高速サイクル、浸食、および多くの溶融非鉄金属に適していますが、強い酸化条件や特定のスラグに対しては注意が必要です。既存のアルミナチューブが化学的攻撃ではなく亀裂によって破損する場合は、炭化ケイ素をテストする価値があります。表面のグレージングや薄化によって問題が発生する場合は、化学的性質が問題であり、グレードの選択はそれに従う必要があります。

どのくらいの浸漬長さが必要ですか?

一般的に使用されるガイドは、チューブ直径の 8 ～ 10 倍の浸漬であり、壁や取り付けボスの影響を回避するために、検出点を媒体内に十分遠くに配置します。利用可能なポートの深さ、流速、機械的サポートも答えを制約するため、この数値は規則ではなく出発点です。浸漬深さと全長は、常に 2 つの別々の数値として指定する必要があります。

セラミック熱電対保護チューブにネジを切ることはできますか?

セラミックにはねじを切ることができますが、焼成セラミックは金属と同じ機械加工に耐えられないため、ねじは金属またはサーメットのインサート上に形成されるか、継手に接着されることがよくあります。フランジと圧縮継手は一般的な代替手段です。ポートがすでに存在する場合、NPT、BSP、メートルねじには互換性がないため、注文する前にねじの形状とピッチを測定してください。

起動時にセラミックチューブに亀裂が入るのを防ぐにはどうすればよいですか?

温度を徐々に上げ、凝縮水や冷たいドラフトを熱いセラミックから遠ざけ、温度が維持されているチューブに水をスプレーしないようにします。より優れた耐熱衝撃性を備えたグレードを選択し、長いスパンをサポートする薄肉壁を検討してください。プロセスを穏やかに制御できない場合、多くの場合、高アルミナチューブよりも溶融シリカまたは非酸化物セラミックの方が現実的です。

セラミック保護チューブは熱電対だけでなく RTD にも使用できますか?

はい。同じチューブが抵抗素子を保護し、選択ロジックも同様ですが、さらに考慮すべき点が 1 つあります。それは、非常に高い温度では酸化物セラミックの電気抵抗率が低下し、測定回路に影響を与える可能性があることです。多くのプラントでは、特に応答速度よりも腐食や摩耗が主なリスクとなる場合、安定性を確保するために RTD アセンブリ上でセラミック チューブを使用しています。

どれくらいのリードタイムを予想すればよいですか?

一般的なグレードの標準サイズは、すぐに入手できることが多く、在庫から入手できる場合もあります。特殊な長さ、特殊な接続形状、非酸化物セラミックは通常オーダーメイドで製作されるため、さらに時間がかかります。実際的な答えは、シャットダウン中の緊急命令に頼るのではなく、見積もりの​​段階で確定日を尋ね、最も頻繁に使用されるサイズの小さなバッファーを保持しておくことです。

大量に購入する前に、少量のトライアル版を購入できますか?

ほとんどのメーカーは試用量を供給するので、プラントがグレードを変更したり、2 ピース設計に移行したりするたびに試用する価値があります。最悪のポートで 2 つの候補材料を並べて数週間実行すると、どの比較表よりも有益な情報が得られます。サプライヤーが仕様を調整できるように、次回の問い合わせに試用結果を含めてください。

溶融アルミニウムにはどのグレードが最適ですか?

酸化物セラミックは濡れてアルミニウム溶融物に侵される傾向があるため、窒化ケイ素および特定の炭化ケイ素グレードが通常の候補となります。この決定は、鋳造される合金、使用されるフラックス、およびチューブが浸漬されている時間によっても異なります。可能であれば、一般的な材料カテゴリではなく、特定の溶融化学に対する推奨事項を確認してください。

設置前のチューブはどのように保管すればよいですか?

乾燥した状態で直立させ、衝撃を与えないように保管してください。セラミックは密度の高いグレードでは水分をほとんど吸収しませんが、多孔質の材料や接着された接合部は水分を吸収する可能性があり、最初の加熱時に蒸発して蒸気になります。設置前に各チューブにヘアライン亀裂がないか検査してください。使用開始初期に破損したチューブが店頭で損傷した場合、サプライヤーのせいになることが多いためです。

セラミック熱電対保護チューブは単なる消耗品のように見えるため、仕様が厳しく指定されています。グレードは、真空管が実際の大気中でどのように動作するかを決定します。ジオメトリは、要素を競合せずに変更できるかどうかを決定します。サプライヤーは、最後のバッチが失敗した理由を説明できる人がいるかどうかを判断します。

これら 3 つを正しく行うと、測定ループが安定します。測定値はポート間で一貫しており、交換はシフトの途中ではなく計画されたスケジュールで行われ、単価が徐々に上昇してもチューブへの年間支出は減少します。故障履歴から始めて、材料まで遡って、セラミックとその内部にあるものの両方について話し合えるメーカーから購入してください。
