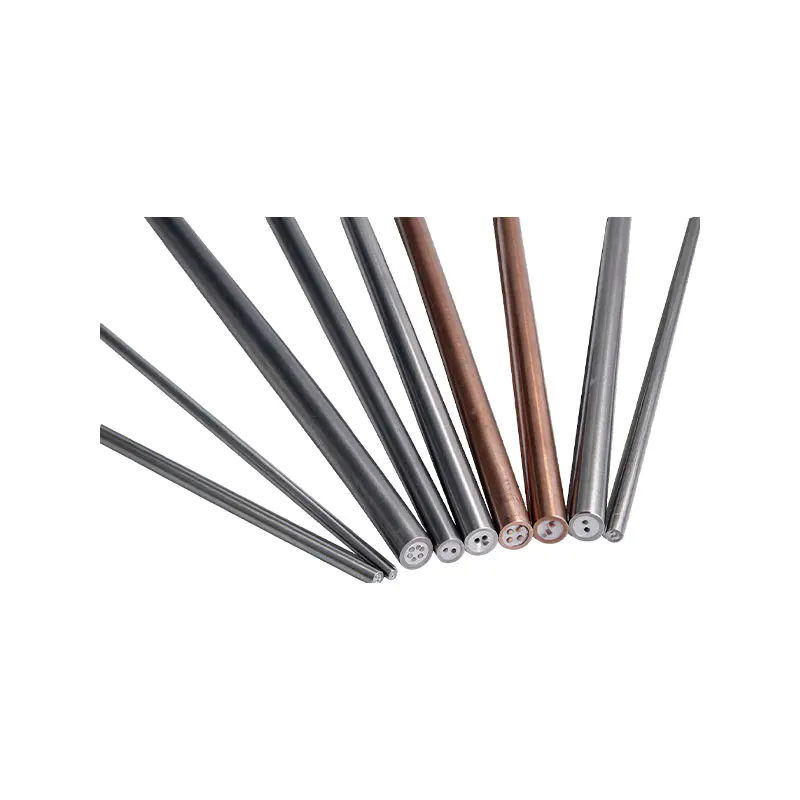

外装サーミスタケーブル

外装熱抵抗ケーブルは、ステンレス鋼の保護管、酸化マグネシウム絶縁粉末、純ニッケル線または純銀線を組み合わせ、金型で圧縮して一体化したものです。純ニッケル線で作られた外装熱抵抗ケーブルは、一般に外装純ニッケル線として知られています。耐電圧性、耐震性、柔軟性、小型化、熱応答速度が速いという利点があります。これは、装甲耐熱性を製造するための主要な材料です。

製品の利点:
1. 熱応答速度が速く、正確で安定した温度測定
鉱物絶縁材は、良好な熱伝導率、低い熱慣性、迅速な温度信号伝達、小さな温度測定誤差、および長期の作業測定データの良好な再現性を備えています。
2. 機械的性能、耐振動性、耐衝撃性、曲げ性に優れています。
金属製の装甲シェル構造は頑丈で、振動や外部圧縮に強く、適度に曲げることができるため、狭くて複雑な作業スペースでの設置や使用に適しています。
3. 強力なシール性と幅広い環境適応性
高密度の装甲構造は防湿性と防塵性があり、中程度の侵食に耐性があり、信頼性の高い断熱性を備えています。高温、低温、湿気の多い粉塵などの過酷な産業環境でも長期間安定して動作し、長寿命です。

セールスポイント:
1. 迅速な温度応答と優れたデータ再現性
無機絶縁構造は、熱慣性が低く、温度感知が速く、測定偏差が小さく、長期間の動作でも安定した信頼性の高い温度測定データが得られます。
2. 耐振動性、耐屈曲性に優れ、現場での設置も柔軟
金属外装による保護、耐衝撃性と耐振動性、曲げ可能な配線、狭い機器スペースでも簡単に設置できます。
3. 高い保護レベルとさまざまな作業条件への幅広い適用性
全体のシールは防湿・防塵性があり、絶縁性能に優れており、高温、低温、多湿、粉塵の多い産業環境でも長期間使用できます。

お問い合わせ
前へV：外装熱電対ケーブル次へ：次の記事はありません
よくある質問 性能仕様

Q1: 外装サーミスタケーブルは曲げて使用できますか?
A: 適度に曲げることができ、最小曲げ半径は通常シースの外径の 5 ～ 7 倍です。内部部品の破損や破損を防ぐため、測温端から150mm以内での曲げは推奨しておりません。狭いスペースでの配線や設置に適しています。

Q2: 外装サーミスタケーブルの温度測定範囲はどのくらいですか?
A: 従来の Pt100 外装熱抵抗の温度測定範囲は -200 ～ 600 ℃であり、シースの材質によって温度許容差は異なります。高温条件下でのシースの材質を確認してください。範囲外の場合、測定精度や寿命に影響します。

Q3: 長距離測定に推奨される配線方法は何ですか?
A: 短距離では 3 線式システムを使用できます。長いケーブルを測定する場合は、リード抵抗によって引き起こされる測定誤差を減らすために 4 線式システムを優先します。現場での干渉が強い場合には、シールド構造とシールド層の一点接地を備えた製品を使用することをお勧めします。

Q4：どのような状況で温度表示が跳ねたり不安定になったりしますか？
A: 主な原因は、配線の緩み、シールド接地の不十分さ、現場の電磁干渉、または内部絶縁体の湿気です。配線端子をチェックし、シールド接地を行い、振動条件に備えて固定設置する必要があります。異常が続く場合は、絶縁性能の検査をお勧めします。

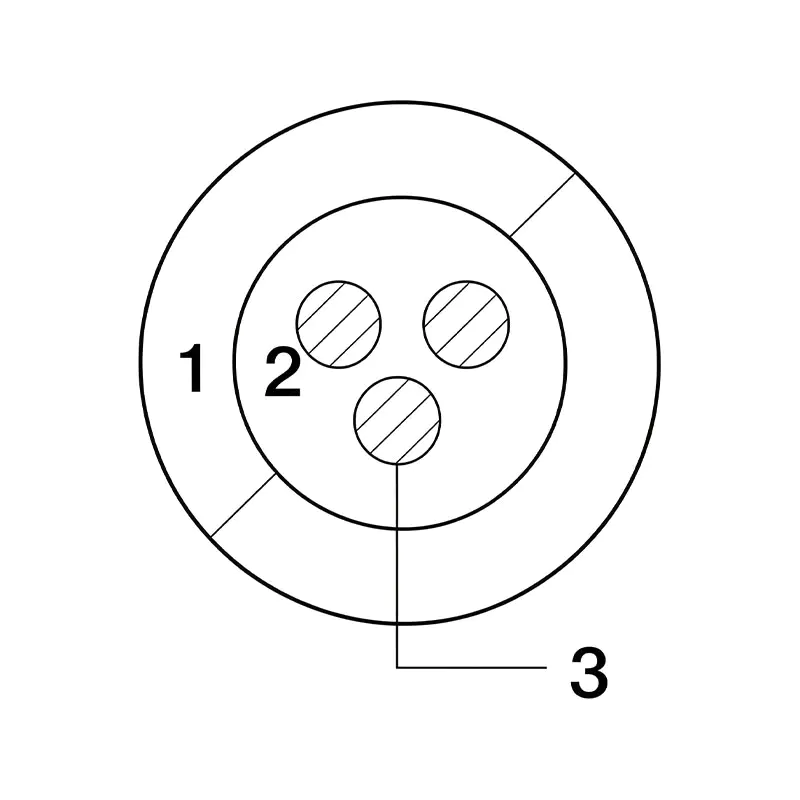

外装熱抵抗ケーブルは、ステンレス鋼の保護チューブ (1)、酸化マグネシウム絶縁粉末 (2)、純ニッケル線または純銀線 (3) で構成され、金型プレスによって圧縮された固体の圧縮アセンブリです。 （純ニッケル線で作られた外装熱抵抗ケーブルは、一般に外装純ニッケル線と呼ばれています。）高耐電圧、耐衝撃性、柔軟性、コンパクトサイズ、速い熱応答性を特徴としており、外装感熱抵抗器製造用のリード線材料として使用されます。
200001-mjo3
1. モデルの仕様と技術パラメータを表 2-1 に示します。

名前 モデル 仕様(mm) 指揮者
シース材質 芯線材質 抵抗率（μΩ・cm） コア数 芯線間の最大抵抗差（Ω/m、20℃）
外装熱抵抗ニッケルコアケーブル KNI φ2、φ3、φ4、φ5、φ6、φ8 1Cr18Ni9Ti、304、316L Ni（ニッケル） 68.4 2; 3; 4; 6 0.006
外装熱抵抗シルバーコアケーブル KAg φ2、φ3、φ4、φ5、φ6、φ8 1Cr18Ni9Ti、304、316L 銀(シルバー) 1.59 2; 3; 4; 6 0.002

注：その他の芯線材質、外径、芯数の多い製品については、取引先との協議により対応可能です。

2. 外装測温抵抗体ケーブルの型番体系

KNi4 316L φ4.0
KNi モデル KNi, KAg
4 コア数
2芯、3芯、4芯、6芯
316L シース材質
1Cr18Ni9Ti、304、321、316L
φ4.0 ケーブル外径
φ2.0～φ8.0
