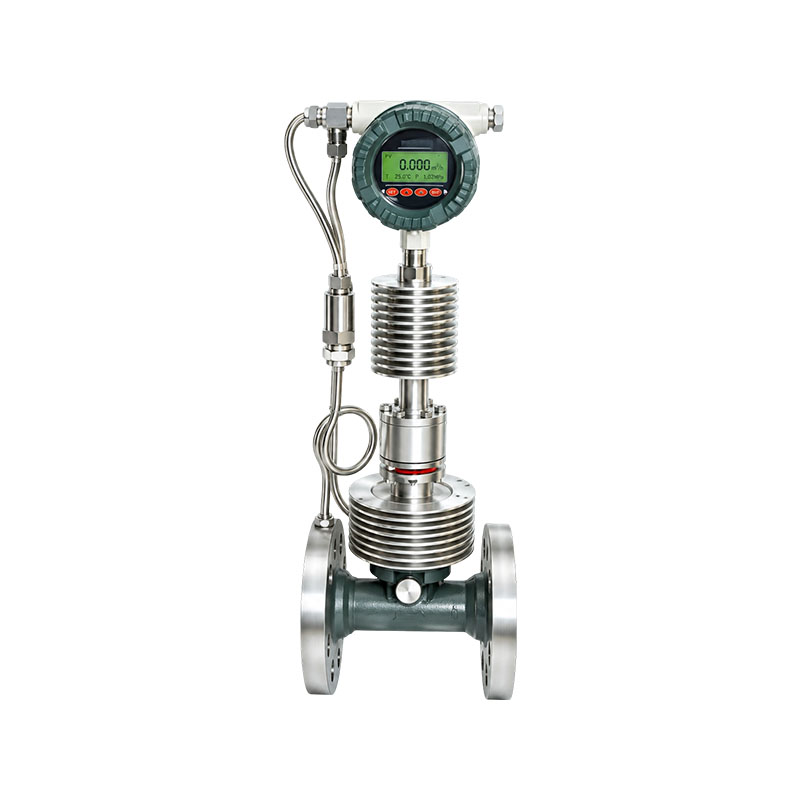

XG-DBL型動圧差流量計

Name: XG-DBL型動圧差流量計
Rating: 5 (99 reviews)

XG-DBL型動差圧流量計は、従来の目標流量計の優れた特長を最大限に活かし、先進のセンサ技術と最新のデジタル技術を取り入れて開発・設計された全く新しいタイプの目標流量計です。従来のターゲット流量計、オリフィスプレート、渦流計に見られるような、可動部品がないという特性を保持しています。同時に容積式流量計と同等の測定精度を実現します。さらに、その独自の耐干渉性と耐汚染性の特性、および軽量で信頼性の高い利点により、石油、化学産業、エネルギー、食品、環境保護、水保全などのさまざまな分野に広く適用できます。

製品の特徴:
1. さまざまなパイプ径に適しています: 直径 15~2000mm からそれ以上。
2. 高温および低温媒体に適しています: -196 °C ～ 450 °C。さまざまな室温、高温を正確に測定できます
低温条件下での液体、気体、蒸気、粘性媒体、およびさまざまな流体媒体の流量。
3. 非常に高感度、超低流量の測定が可能、0.08m/s の低流速を測定可能。
4. 高圧作業条件に適しています: 0~42MPa
5. 可動部品がなく、高精度。
6. 良好な再現性、一般に 0.1 〜 0.08%、高速測定。
7. 圧力損失が小さく、標準オリフィスプレートの約1/2～▲P程度です。
8.正確な測定、高精度;n、合計測定値は0.2%に達することができます。
9. 広い測定範囲: 最大測定範囲は 1:30 に達します。
10. 作業条件下では、汚れ、粘着性、粘度は測定精度に影響しません。
11. 正確な測定: 1m3/h 以上 (テーブルパラメータの流量を減らすこともできます)。
12. 優れた耐振動性と耐電磁干渉性。乾式校正または分銅吊り下げ法に使用できます。
13. 設置と保守が簡単。
14.本体材質：炭素鋼、304、316、316L。
15.電源モード：3.6Vリチウム電池。 24VDC 電源;デュアル電源: 3.6V リチウム電池 24VDC 電源;
16. 出力モード: 4~20mA、RS485/RS232、パルス、0~10V、ハートプロトコル、ペーパーレスレコーダー;
17. 遠隔検針：衛星測位等。
18.保護レベル: IP65; IP67;
19. 防爆グレード: 本質安全防爆 ExialICT4;防爆ExdIIBT4;

主要なセールスポイント:
1.汚れや高粘度媒体に強く、詰まりにくい：可動回転部分がないため、粒状スラリー、重油、アスファルトなどの高粘度の汚れた流体に適しており、一般的な絞り装置の詰まりやすい問題を解決します。
2. 広範囲、高温および低温のユニバーサル: レンジ比は最大 1:30 に達し、液体、気体、蒸気を測定できます。 -196℃から700℃までの幅広い温度条件に適しており、微小流量も安定して検出できます。
3. 圧力損失が小さく省エネ：圧力損失は一般的なオリフィス流量計に比べて約半分であり、長期運転時の配管電力消費量を低減します。
4. 簡単な設置と便利なメンテナンス: 上流および下流の直管セクションの要件が低い。フランジ/インサートを使用して取り付けることができます。乾式吊り下げ校正が可能で、ターゲットを交換することでレンジ調整が可能です。

アプリケーション業界:
1. 石油化学工業：原油、重油、樹脂、各種薬品スラリー、飽和・過熱蒸気の計量
2.冶金鋼：高炉ガス、酸化鉄スケールを含む冷却水、潤滑油、タール媒体の流量監視
3. 電気エネルギー：ボイラー蒸気、廃熱回収媒体、不純物を含む循環水、ガス計測
4. 環境水処理：下水、汚泥、化学排水、浮遊物質の測定

お問い合わせ

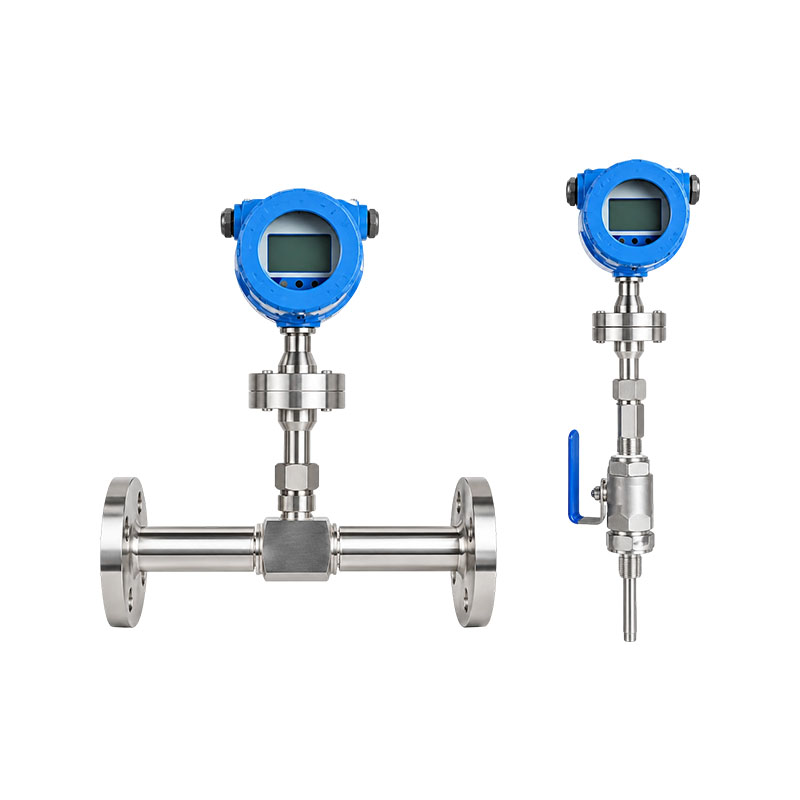

前へV：XG-RSLシリーズ熱式ガス質量流量計次へ：XG-GYシリーズ液体タービン流量計

よくある質問性能仕様

Q1: 動的差動ターゲット流量計は蒸気を測定できますか?
A: 飽和蒸気、過熱蒸気ともに測定可能です。選定の際は温度・圧力補償を付けて標準流量を直接出力するようにしてください。

Q2: 媒体中の固体粒子は機器を損傷しますか?
A: 少量の固体粒子を含む通常のスラリーであれば測定可能ですが、ターゲットは耐摩耗性素材でできており、引っかかる回転部分がありません。大きな粒子や大きな不純物の含有量が非常に多い場合は、前段にフィルターを設置することをお勧めします。

Q3: オリフィス流量計を比較するメリットは何ですか?
A: オリフィスプレートは詰まりや重大な圧力損傷を起こしやすいです。ダイナミックディファレンシャルターゲットタイプは、不純物に対する強い耐性、より小さい圧力損失、直管セクションの要件が低いこと、および高粘度/汚れた作業条件での明らかな利点を備えています。

Q4: 現場での流量校正は必要ですか?
A: 現場での流動を必要としない乾式吊り下げ分銅法の校正をサポートし、校正コストを大幅に削減します。高精度の作業条件では、精度を向上させるために実際の流量校正を使用することをお勧めします。

アイテム	仕様
測定範囲	0 – 400 t/h
精度	0.5％FS / 1.0％FS / 2.0％FS
出力信号	4 – 20 mA 2 線出力、流量に直線的に比例
電源	DC12～36V
呼び圧力	1.6、2.5、4.0、6.4MPa
周囲温度	−30〜60℃（特殊：−40〜80℃）
中温	標準タイプ ≤ 100 °C (ヒートシンクなし)。高温。タイプ ≤ 400 °C (ヒートシンク付き)
ケーブル入口	M20×1.5(めねじ)
保護等級	IP65
負荷特性	最大。負荷抵抗 = 50 × (電源電圧 − 12) = 600 Ω @ 24 V
警報出力	オープンコレクタ、最大入力電流100mA;最大。スイッチ電圧 30 VDC;調整可能なデッドバンド制御付き
パルス出力	分。パルス幅50ミリ秒。デュアルチャンネル出力。最大。積算流量表示50000単位、自動リセット
ダンピングタイム	1～100秒、調整可能
防爆	指定されたタイプ、マーキング、証明書番号
