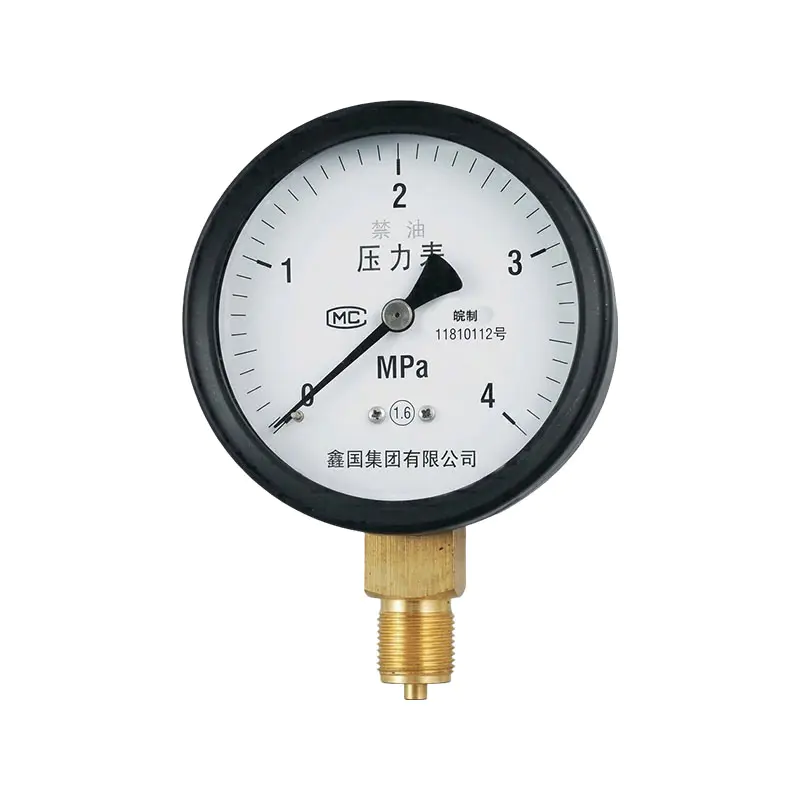

XG/Yシリーズ一般圧力計

XG/Yシリーズ一般圧力計は、感圧素子に銅合金C形バネ管を使用した純機械式現場指示圧力計です。外部電源を必要とせず、媒体の圧力下でバネチューブを利用して弾性変形を生成します。歯車伝達機構により変位が増幅され、ダイヤル上の圧力値を駆動指針が直読します。非爆発性、非結晶性、非固化性、銅合金を腐食しない気体、液体、蒸気の圧力を測定するために使用され、耐衝撃性、磁気補助電気接点、抵抗遠隔伝送、およびその他のバリエーションモデルから派生できる工業用の汎用基本圧力測定器です。ゲージ直径の仕様は完全であり、従来のウォーターポンプ、圧力容器、油圧機器での使用に適しています。

製品の利点:
1. 機械式スプリングチューブ圧力測定構造は成熟したシンプルな原理を持ち、電源を必要とせず、現場で圧力値を直接読み取ることができるため、直感的で信頼性の高い使用が可能です。
2. 高い費用対効果、合理化された構造、標準化されたコンポーネント、低い調達コスト、従来の非腐食性静圧条件で広く使用されています。
3. 取り付けと操作が簡単、標準のネジ付きインターフェイス、ネジで直接使用でき、デバッグの必要がなく、メンテナンスが簡単です。
4. 給水ポンプ、圧力容器、一般油圧システムなどの一般機器に適した、豊富なレンジと径を揃えた充実の仕様・レンジです。

主なセールスポイント:
1. 純粋な機械式スプリングチューブ圧力測定、電源不要、現場での直接視覚読み取り、成熟した安定した原理。
2. 高い費用対効果、標準化されたコンポーネント、低い調達コスト、多くの従来の作業条件に適しています。
3. デバッグなしですぐに使用できるインストール、ユニバーサルネジ式インターフェイス、締めて動作することができ、分解とメンテナンスが簡単です。
4. 仕様と範囲が充実しており、複数の直径と範囲から選択できるため、水ポンプ、圧力容器、通常の油圧システムなどの一般機器に適しています。

お問い合わせ
前へV：前の記事はありません次へ：XG／YA -100、150シリーズ アンモニア圧力計
よくある質問 性能仕様

Q1：一般的な圧力計の過電流部の材質は何ですか？腐食性媒体の測定は可能ですか？
A: 従来の圧力計の過電流コンポーネントはほとんどが銅合金でできており、乾燥した非腐食性媒体にのみ適しています。腐食性媒体を直接使用することはできないため、ステンレス製の圧力計を選択する必要があります。腐食性の強い粒状媒体の場合は、ダイヤフラム圧力計を使用する必要があります。

Q2：振動の大きいポンプやコンプレッサーの現場で一般的な圧力計は使用できますか？
A: 適切ではありません。振動や圧力脈動環境では、針が振れたり、スプリングチューブが損傷したりする可能性があります。このような使用条件では、耐衝撃性の圧力計を使用することをお勧めします。

Q3：圧力計の指針がゼロに戻らない場合、そのまま使用できますか？
A: ポインタがゼロに戻らない場合は、主に過圧による衝撃によりスプリング チューブが変形し、測定が正確でなくなります。継続して使用することはお勧めできません。器具を交換する必要があります。

Q4: 一般的な圧力計には使用温度の規定はありますか?
A: 高温は精度に影響を与え、内部コンポーネントに損傷を与える可能性があるため、媒体温度は高すぎてはなりません。媒体温度が高い場合は、本体に入る媒体の温度を下げるために放熱パイプの設置をお勧めします。

測定範囲と精度クラス

モデル XG-Y-40
XG-Y-40Z 		XG-Y-60、XG-Y-60Z
XG-Y-60T、XG-Y-60ZT 		XG-Y-100、XG-Y-100T、XG-Y-100ZT
XG-Y-150、XG-Y-150T、XG-Y-150ZT 		XG-Y-200
XG-Y-250
精度クラス 2.5 2.5 1.5 1.5
測定範囲(MPa) 0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6 0～0.6、1、1.6、2.5、4、6
0～10、16、25、40 0～10、16、25、40, 60, 100
-0.1～0.06、0.15、0.3、0.5、0.9、1.5、2.4

動作環境条件: -40~70℃、相対湿度 ≤85%
温度の影響: 動作温度が20 ±5℃から外れる場合、誤差は0.4%/10℃を超えてはなりません。
