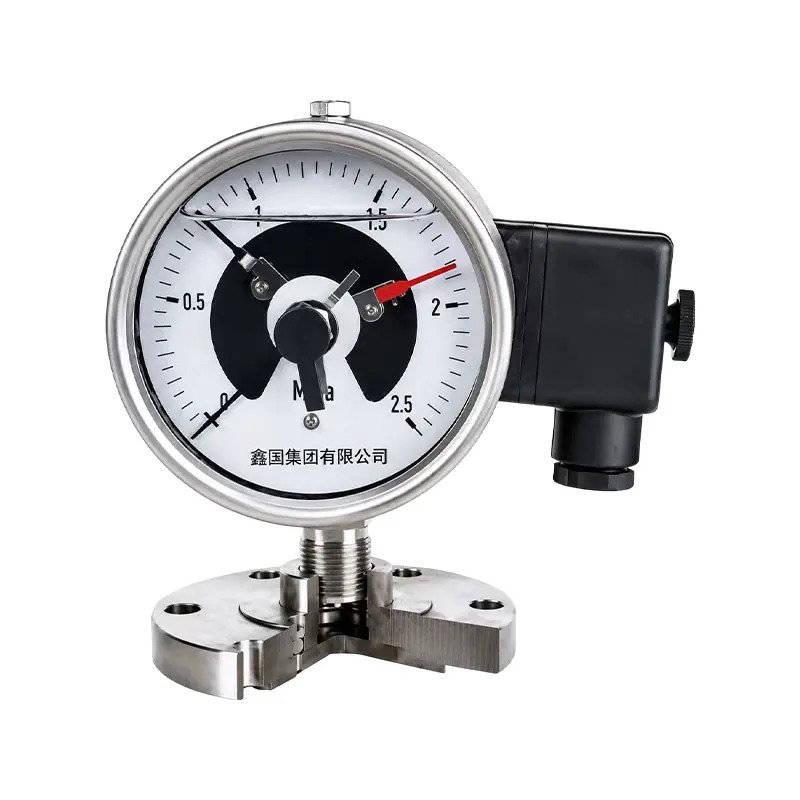

XG/YXCシリーズ特殊磁気アシスト電気接触圧力計

Name: XG/YXCシリーズ特殊磁気アシスト電気接触圧力計
Rating: 5 (99 reviews)

XG/YXCシリーズ特殊磁気アシスト電気接点圧力計は、通常の磁気アシスト電気接点圧力計から派生した、圧力ローカル表示機能と磁気アシスト電気接点スイッチ制御機能を統合した特殊な使用条件測定および制御圧力計です。オールステンレス製、耐衝撃オイル封入、アンモニア専用、ダイヤフラムアイソレータなどの特殊構造を使用条件に合わせて選択でき、腐食性媒体、圧力脈動、特殊プロセス媒体に適応します。測定された媒体圧力によって弾性要素が変形し、その動きによってインジケーターのポインターが駆動されます。圧力が設定された上限および下限に達すると、磁性鋼の補助に依存して迅速な接点の開閉、スイッチ信号の出力、および外部リレーとコンタクタを利用して圧力警報、ポンプバルブの起動/停止、およびインターロック制御を完了します。これは、通常の磁気補助接触圧力計では対応できない過酷な産業作業条件に特に使用されます。

製品の利点:
1. 特別に強化された磁気アシスト接点システムにより、磁気アシストトルクが増加し、アークや揺れに対する耐性が強化され、接点の侵食が起こりにくくなり、脈動や衝撃圧力条件下でも安定したスイッチ動作が得られ、誤ったトリガーが減少します。
2. 特殊な媒体や過酷な環境に適しており、媒体に接触する部品にはステンレス鋼や耐食合金などの特殊な材質を使用しており、腐食性媒体、湿気の多い屋外環境、粉塵などの過酷な作業条件でも使用できます。
3. 統合された圧力測定と制御。上限警報と下限インターロック保護を実現し、機器の安全インターロック要件を満たし、耐衝撃性、ダイヤフラム、およびダイヤフラム構造と組み合わせることで、より複雑な作業条件に拡張できます。
4.安全保護レベルが高く、シェル保護性能が向上し、衝突や媒体浸食に耐性があり、動作が強化されて通常の磁気アシスト電気接点よりも優れた過負荷耐性を備え、故障シャットダウンの可能性が低減されます。

主なセールスポイント:
1.磁気アシスト接点コンポーネントを強化し、磁気アシストトルクを増加させ、アーク侵食に抵抗し、圧力脈動の影響に抵抗し、接触誤動作と仮想接続を効果的に回避し、スイッチ動作をより安定させます。
2. 特別な耐食材料構成。オプションで 316L や過電流コンポーネント用の合金などの材料を使用でき、腐食性媒体、湿気の多い粉塵、屋外環境などの過酷な作業条件に適しています。
3. 複数の構造形式の組み合わせが可能で、耐衝撃性、ダイヤフラム、メンブレンの組み合わせに対応し、耐ブロッキング性、耐食性、耐振動性も考慮し、通常の電気接点では適用できない複雑な部位をカバーします。
4.統合された圧力測定とインターロック制御により、高圧および低圧アラームインターロックを設定して、機器の安全保護要件を満たし、作業条件下での安全な操作を確保できます。
5. ムーブメントは、過負荷耐性、瞬間的な圧力衝撃耐性、より高い保護レベル、低い故障率、および機器の交換とメンテナンスのコストの削減によって強化されています。

お問い合わせ

前へV：XG/YTZ-150 抵抗リモート伝送圧力計次へ：XG/YXCシリーズ磁気アシスト式電気接触圧力計

よくある質問性能仕様

Q1：特殊磁気アシスト電気接点と通常の磁気アシスト電気接点圧力計の違いは何ですか？
A: 通常の磁気アシスト電気接点は、主に従来の非腐食性、低振動の作業条件で使用されます。特別バージョンは磁気接触トルクを強化し、ステンレス鋼、ダイヤフラム、膜構造と組み合わせることで、腐食、脈動衝撃、粘性媒体などの過酷な作業条件に適応できます。過負荷や誤操作に強いです。

Q2: 特別な磁気補助電気接点は高出力機器を直接駆動できますか?
A: いいえ、接点は信号出力のみに使用されており、負荷電流は制限されています。外部リレー、コンタクタ、リレー制御のポンプ、バルブ、その他の機器を接続する必要があります。高電力負荷を直接運ぶと、接点コンポーネントが焼損します。

Q3：パーティクルや腐食の強い媒体にも使用できますか？
A: 確かに、媒体の隔膜絶縁に依存して、隔膜/隔膜構造を備えた特殊な磁気補助式接触圧力計を選択する必要があります。コンポーネントの損傷を避けるため、腐食性の強い媒体や粒状の媒体がスプリングチューブのコアに接触しないようにしてください。

Q4: 使用中に接触不良が発生した場合の対処方法を教えてください。
A: まず、過度の圧力脈動や振動がないかを確認し、耐衝撃仕様を優先して使用してください。次に、接点が酸化していないか確認します。頻繁に変動する圧力範囲に制御点を設定しないでください。長期にわたる過圧の使用を避け、定期的に接点とゼロ点を確認してください。

ダイヤル範囲、精度クラス、および接続ねじの寸法

種類	モデル	名前（フルネームまたは略称）	ダイヤルレンジ(MPa)	精度 - 表示	精度 — 設定値: Make	精度 — 設定値: ブレーク	接続ねじサイズ
特殊タイプ	XG-YXCA	磁気アシスト電気接触式アンモニア圧力計	0～0.16～60、-0.1～0.06～2.4シリーズ	2.5	2.5	4	M20×1.5
耐振動タイプ	XG-YXC-Z	耐振動磁気アシスト電気接触圧力計	0～0.6～60、-0.1～0.5～2.4シリーズ	1.5	1.5	5	M20×1.5
耐食タイプ	XG-YXC-B-F	耐食性磁気補助電気接触圧力計	0～0.6～60、-0.1～0.06～2.4系列	1.5	1.5	4	M20×1.5
耐食・耐振動タイプ	XG-YXC-B-FZ	耐食・耐振動の磁気アシスト式電気接触圧力計	0～0.6～60、-0.1～0.5～2.4シリーズ	1.5	1.5	5	M20×1.5
ダイヤフラムタイプ（標準）	XG-YXC/M	ダイヤフラム式磁気補助電気接触圧力計	0～0.16～60、-0.1～0.06～2.4シリーズ	1.5	1.5	4	各種アイソレータ
ダイヤフラムタイプ（耐食性）	XG-YXC-B-F/M	ダイヤフラム式磁気補助電気接触圧力計	0～0.16～60、-0.1～0.06～2.4シリーズ	1.5	1.5	4	各種アイソレータ
ダイヤフラムタイプ（耐振性）	XG-YXC-Z/M	ダイヤフラム式磁気補助電気接触圧力計	0～0.6～60、-0.1～0.5～2.4シリーズ	1.5	1.5	5	各種アイソレータ
ダイヤフラムタイプ（耐食・耐振動）	XG-YXC-FZM	ダイヤフラム式磁気補助電気接触圧力計	0～0.6～60、-0.1～0.5～2.4シリーズ	1.5	1.5	5	各種アイソレータ

使用環境条件

種類	中温	周囲温度	相対湿度	耐振動性
専用タイプ	−40〜70℃		≤ 85%	V・H・3
耐食タイプ	−40〜70℃		≤ 85%	V・H・3
耐振動・耐食・耐振動	−25〜55℃		≤ 90%	V・H・4
ダイヤフラム標準タイプ	≤ 150 °C	−40〜70℃		V・H・3
ダイヤフラム耐食タイプ	−40〜70℃			V・H・3
ダイヤフラム耐振動・耐食・耐振動	≤ 150 °C	−25〜55℃		V・H・4

温度影響: 指示値 ≤0.4 %/10℃、設定値 ≤0.6℃/10℃ (動作温度が 20±5℃から外れた場合)。
接点装置の電気的パラメータや制御形式は磁気アシスト式電気接触圧力計XG/YXCCシリーズと同一です。
