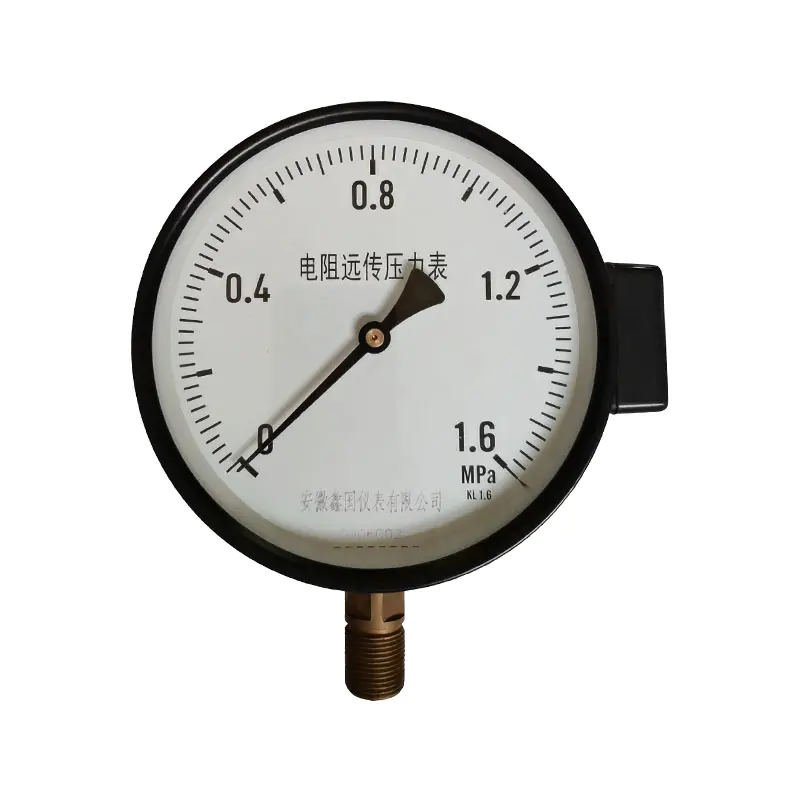

XG/YTZ-150 抵抗リモート伝送圧力計

Name: XG/YTZ-150 抵抗リモート伝送圧力計
Rating: 5 (99 reviews)

XG/YTZ-150抵抗リモート圧力計は、ローカル圧力表示とスライドライン抵抗信号出力を組み合わせた統合圧力測定器です。スプリングチューブ圧力測定体と摺動線抵抗発信器から構成されます。測定媒体の圧力によりスプリングチューブが弾性変形し、歯車の動きによりダイヤルポインタが駆動され、現場での圧力読み取りが行われます。一方、同軸ブラシを駆動してスライディングライン抵抗器上をスライドさせ、圧力変化を連続可変抵抗信号に変換して出力し、二次表示計器、周波数変換器、取得モジュールに送信して、圧力の遠隔集中監視と閉ループ制御を実現します。

製品の利点:
1. ローカル表示とリモート信号出力を組み合わせたオンサイトポインタは、圧力を直観的に読み取り、抵抗信号を出力します。この信号は、オンサイト観察およびリモート監視のために制御室計器に送信できます。
2. 摺動抵抗信号の出力により、信号伝達が簡単で便利です。圧力データをリモートで収集するための二次機器を装備することができます。配線が簡単で、インストールやデバッグが便利です。
3. スプリングチューブ圧力測定の原理に基づいた構造は安定性と信頼性があります。ムーブメントは成熟した耐久性があり、オールステンレススチール製で耐衝撃性があり、濡れた状態やわずかに振動する状態にも適しています。
4. 強力な汎用性があり、給水、暖房、油圧、その他のシステムに広く適用でき、制御キャビネットにアクセスしやすく、集中圧力監視を実現し、システム自動化管理を容易にします。

主なセールスポイント:
1. 統合されたオンサイトディスプレイとリモート信号送信により、オペレーターは別個の圧力計やセンサーを必要とせずに、現場で圧力を視覚的に観察し、抵抗信号を出力できます。
2. 抵抗信号出力と二次表示メーターを組み合わせることで、簡単な配線と簡単なデバッグで遠隔から圧力を収集でき、制御室での集中監視を実現します。
3. 成熟したスプリングチューブ圧力測定機構、安定した信頼性の高い性能、オールステンレス鋼製、耐衝撃バージョンで、湿った場所やわずかに振動する場所に適しています。
4. 優れた互換性: 給水、暖房、油圧、その他の機器と互換性があり、完全な制御システムに簡単に接続でき、自動監視を支援します。
5. 通常の圧力計を直接置き換えることができる従来のねじ付きインターフェースにより、取り付けと交換が簡単です。その結果、改造コストが低くなり、メンテナンスが簡単になります。

お問い合わせ

前へV：XG/YNシリーズ耐衝撃圧力計（Bシリーズ含む）次へ：XG/YXCシリーズ特殊磁気アシスト電気接触圧力計

よくある質問性能仕様

Q1:抵抗リモート圧力計の出力信号は何ですか?PLCに接続できますか?
A: 出力は4-20mAではなく可変抵抗信号です。 PLC に直接接続することはできず、PLC に提供して使用する前に標準信号に変換する専用のセカンダリディスプレイ機器が必要です。

Q2: リモート送信が不正確で、制御室と現場のポインタの間で読み取り値が一致しない理由は何ですか?
A: 一般的な原因: 過度のライン抵抗、配線の緩み、スライドワイヤー抵抗の磨耗、過圧によるムーブメントの変形。リード線の長さを管理し、範囲を超えないよう配線をチェックし、定期的に校正を実施することを提案します。

Q3：抵抗リモート圧力計は振動の多い現場でも使用できますか？
A: 振動条件では、耐衝撃性のあるリモート圧力計を使用することを優先する必要があります。通常の振動は摺動抵抗を摩耗させ、信号のドリフトを引き起こします。耐震モデルは圧力変動を緩和し、スライドライン抵抗器の寿命を延ばすことができます。

Q4: 抵抗リモート圧力計に腐食性媒体を使用できますか?
A: 通常の過電流コンポーネントは銅合金で作られています。腐食性の条件では、フルステンレス製の抵抗リモート圧力計を使用してください。媒体が粘性で粒子を含む場合、内部の摺動抵抗部品を損傷から保護するダイヤフラム構造を選択する必要があります。

精度クラス: 1.5
送信機初期抵抗：3～20Ω
送信機フルスケール抵抗: 340~400 Ω
送信機端子①と②に印加される外部電圧は 6V を超えてはなりません。

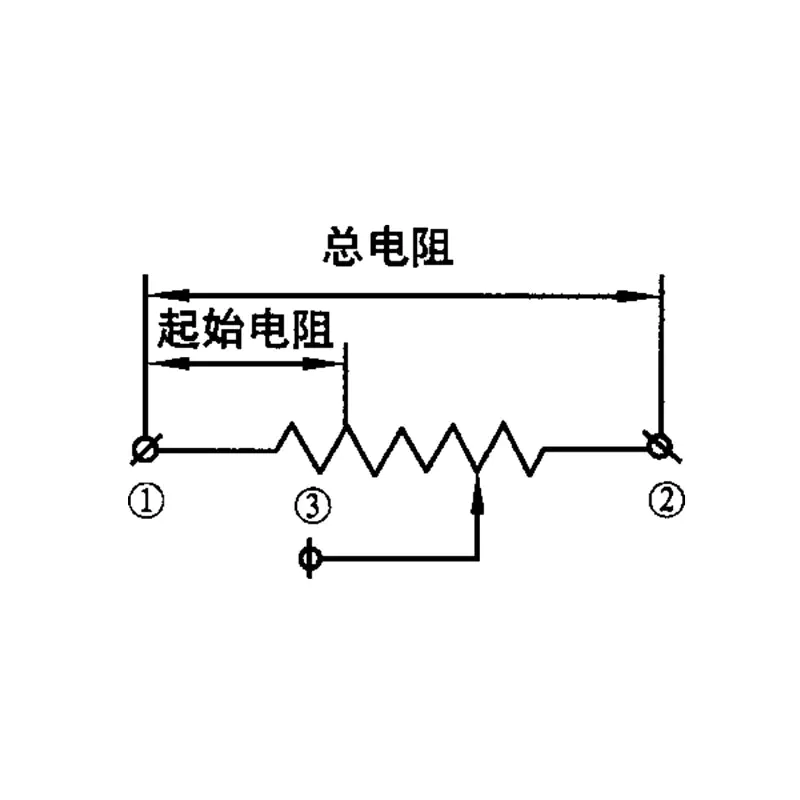

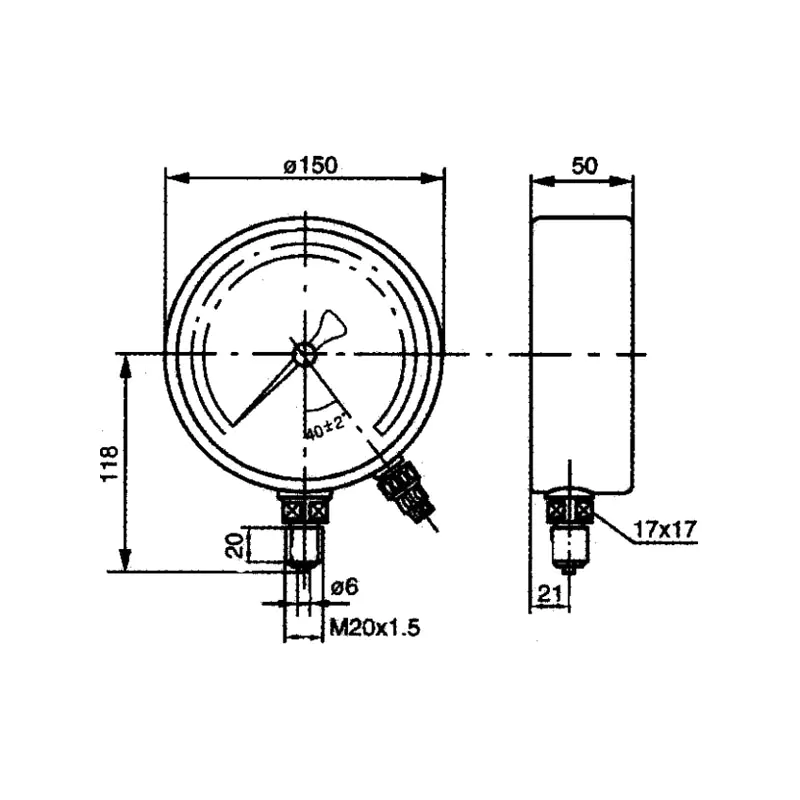

摺動抵抗発信器の配線図	寸法
