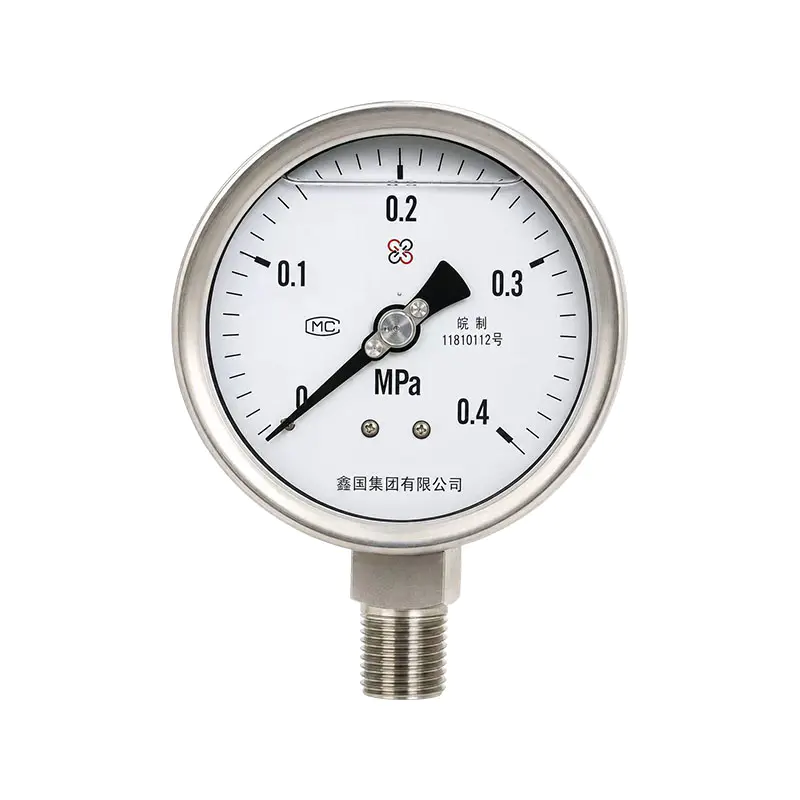

XG/YNシリーズ耐衝撃圧力計（Bシリーズ含む）

XG・YNシリーズ耐衝撃圧力計（Bシリーズ含む）は、一般的なバネ管圧力計をベースに耐振動性を高めた現場用圧力計です。ケースは密閉オイル封入構造を採用しており、内部にはグリセリンまたはシリコンオイルの制振液が封入されており、ばねチューブを利用して媒体の圧力を感知し、弾性変形を生成し、歯車の動きによってポインタを駆動することにより、現場での圧力表示が実現されます。減衰液は媒体の機械的振動と圧力脈動を吸収し、指針の振動を減衰させることができ、指針の揺れやポンプ、コンプレッサー、その他の作動条件の摩耗や損傷の容易さの問題を解決します。普通移動用耐衝撃圧力計と信号出力のない現場指針表示のみのオールステンレス製耐衝撃圧力計に分かれます。

製品の利点:
1. 内部オイル封入ダンピング設計により、圧力脈動と機器の振動を効果的に緩衝し、指針の揺れを抑制し、振動条件下でも指針がジャンプすることなく明確で安定した読み取りを保証します。
2.瞬間的な圧力衝撃に強く、ダンピングオイルが瞬間的な圧力変動を緩衝し、動作損傷の可能性を低減します。ポンプやコンプレッサーなどの圧力脈動現場に適しています。
3. 優れた保護性能: 密封およびオイル充填ケース、防塵および防湿。湿気や粉塵の多い作業環境でも使用でき、内部部品の腐食を遅らせることができます。
4. 拡張性が高く、圧力測定、警報、遠隔伝送などの用途に合わせて、通常、オールステンレス、電気接点、遠隔伝送など様々な形状に対応できます。

主なセールスポイント:
1. 内部にオイルを封入した制振構造により指針のブレを抑制し、振動や圧力脈動下でも安定した鮮明な指示値を表示します。
2. 瞬間的な圧力ショックを緩衝し、ムーブメントへのダメージを軽減し、ポンプやコンプレッサーなどの脈動圧力場に適応します。
3.密閉ケース、防塵、防湿、部品の腐食を遅らせ、湿気や埃の多い環境に適しています。
4. さまざまなスタイルから選択でき、オールステンレス製の磁気補助電気接点、遠隔伝送、ダイヤフラム構造と組み合わせて、圧力測定、警報、遠隔監視を実現できます。
5. 取り付けと交換が簡単、ユニバーサル標準のネジ付きインターフェース、通常の圧力計を直接置き換えることができ、メンテナンスが簡単で、耐用年数が長い。

お問い合わせ
前へV：XG/YE-100B ステンレス製ダイヤフラムボックス圧力計次へ：XG/YTZ-150 抵抗リモート伝送圧力計
よくある質問 性能仕様

Q1：耐衝撃圧力計にはどんな油が入っていますか？漏れることはありますか？
A: 内部にはグリセリンまたはシリコンオイルが充填されており、減衰と衝撃吸収を提供します。通常のシールは損傷しておらず、オイルが漏れることはありません。シェルの衝突やシールリングの老朽化により油漏れが発生する場合があり、油漏れ後は衝撃吸収性が低下する可能性があるため、適時交換が必要となります。

Q2：テーブルのオイルが白濁して黒くなっていますが、使用できますか？
A: 継続して使用することはお勧めできません。オイルの濁りは通常、内部コンポーネントの摩耗によって引き起こされ、その結果、測定値が不正確になり、衝撃吸収が無効になる可能性があります。新しいゲージを取り付ける必要があります。

Q3：耐衝撃圧力計とは高圧の衝撃にも耐えられるという意味ですか？
A：耐震性は主に振動と圧力脈動を対象としたものであり、規定の範囲を超えて使用することはできません。過度の瞬間的な圧力は依然としてスプリングチューブを損傷し、ゼロドリフトやメーターの損傷を引き起こす可能性があります。

Q4: ショックアブソーバは高温媒体にも使用できますか?
A: 媒体温度が高すぎると内部オイルが膨張し、測定精度に影響を与える可能性があります。高温条件下では、メーターヘッドの動作温度を下げ、機器の損傷を避けるために、放熱装置を取り付けることをお勧めします。

モデル、構造タイプ、スケール範囲、および精度クラス

モデル 構造タイプ 目盛範囲、MPa 精度クラス
XG-YN-60 ラジアル 0~0.1; 0~0.16; 0~0.25; 0~0.4;
0~0.6;0~1;0~1.6;0~2.5;0~4;
0~6;0~10;0~16;0~25 		2.5
XG-YN-60ZT フランジ付きアキシャル
XG-YN-60B ラジアル
XG-YN-63B フランジ付きアキシャル
XG-YN-100 ラジアル 0~0.1;0~0.16;0~0.25;0~0.4;
0~0.6;0~1;0~1.6;0~2.5;0~4;
0~6;0~10;0~16;0~25;0~40
0~60;0~100 		1.5
XG-YN-100ZT フランジ付きアキシャル
XG-YN-100B ラジアル
XG-YN-103B フランジ付きアキシャル
XG-YN-150 ラジアル 0~0.1;0~0.16;0~0.25;0~0.4;
0~0.6;0~1;0~1.6;0~2.5;0~4;
0~6;0~10;0~16;0~25;0~40
0~60;0~100
XG-YN-150ZT フランジ付きアキシャル
XG-YN-150B ラジアル
XG-YN-153B フランジ付きアキシャル

使用周囲温度：5～55℃（グリセリン充填ケース）、25～55℃（シリコンオイル充填ケース）
使用環境耐振動グレード：V・H・4
