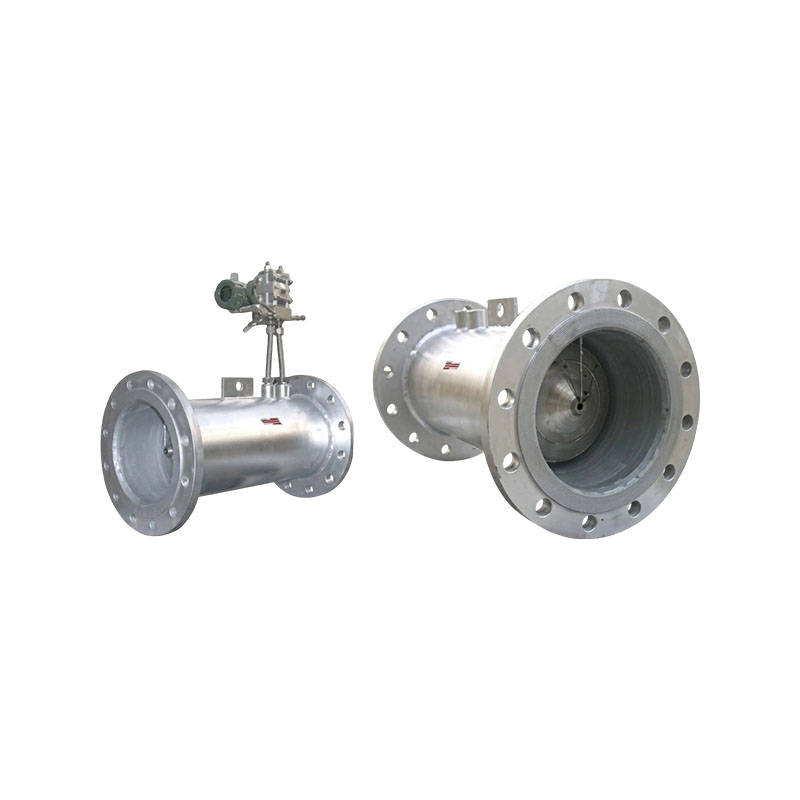

XG-Vシリーズ Vノッチ流量計

XG-V シリーズ V ノッチ流量計は、質量とエネルギーの保存則に基づいてパイプ内の流体の流れを測定する差圧計です。パイプラインの中心に吊り下げられた V 字型のコーンをスロットリング要素として革新的に利用しており、自己整流と自己洗浄という独自の利点があります。幅広い応用範囲を備えた新しいタイプの機器です。

製品の特徴:
1. XG-Vコーン流量計のセルフクリーニング機能は、流体がV字コーンを通過する際に管路中心部の流速を遅くし、管壁付近の流速を速めるため、絞り部に汚れが付着しにくくなり、正確で安定した測定に役立ちます。
2. XG-Vコーン流量計は自己整流機能を持っています。 V 型コーンは、パイプラインの中心で流速を遅くし、パイプ壁近くの流速を加速することができ、流体の流速分布を効果的に改善し、自己整流を実現し、前後の直管の長さを大幅に短縮します。フロント0-3DN、リア0-1DNまで届く限り使用可能です。
3. 耐摩耗性、長期安定性、測定再現性に優れています。
4. 特殊構造により圧力損失が低く、圧力損失はオリフィスプレートの1/3～1/5です。範囲比は 10:1 (特別に最大 30:1) です。
5. 特殊な構造により低静圧、低流量の測定に適しています。
6. コニカル流量計は独特の構造をしているため、ミキサーとして使用される場合が多いです。
7. 使用温度は850℃まで、圧力は42MPaまで対応します。特殊な材料を使用すると、範囲はさらに高くなります。
8. 当社のXG-Vコーン流量計は、ユーザーの利便性を考慮して一体構造と分割構造の両方を備えています。
9. 当社の特許取得済みのプラグイン XG-V コーン流量計システムは、大口径の V コーンセンサーの使用に伴う高コストの問題を解決し、V コーン測定の利点を維持し、V コーン流量計の適用分野を大幅に拡大し、測定が不便である大口径パイプラインの微差圧の問題を解決します。経済性、適時性、安定性に優れています。
10. インテリジェントな統合 V コーン流量計は、高度な回路設計、強力な機能、低消費電力、流量情報用の大画面 LCD、およびデータのセキュリティを確保するための高度な内部メモリを採用しています。
11. 統合された V コーン流量計システムは、バッテリーおよび外部 24VDC によって電力を供給でき、4 ～ 20 mA およびパルス信号を出力し、HART プロトコルを備えています。

主なセールスポイント:
1. 短い直管セクションの要件: 流れ場整流効果を備えており、上流の 0-3D と下流の 0-1D の直管セクションのみが必要です。現場改修や狭い配管スペースにも設置・使用でき、工事コストを削減します。
2. 汚れた複雑な媒体に最適: 環状絞り構造により、自己吹き出し効果と自己洗浄効果があり、粉塵が蓄積して詰まりにくくなります。不純物を含み、スケールが発生しやすく、粘度が高い気体、液体、蒸気媒体の測定が可能です。
3. 安定した信頼性の高い測定: 可動部品がなく、優れた再現性、耐摩耗性、長期的な精度の減衰が小さく、高流量および低流量条件下でも安定した測定、広い範囲の比。
4. 圧力損失が小さい：オリフィスプレート絞り装置と比較して、圧力損失が低く、システムのエネルギー消費が節約され、大きなパイプ径や中断のない連続生産条件に適しています。

アプリケーション業界:
1. 石油および天然ガス産業: 原油、精製油、天然ガス、および不純物を含む石油およびガス媒体のプロセス測定および取引決済。
2. 化学および石油化学産業: プロセスガス、蒸気、腐食性媒体、スラリー、および結晶化しやすい流体の流量監視。
3. 電力および火力発電産業: 火力発電所および集中暖房プロジェクトにおけるボイラー蒸気、給水、凝縮水、ガス、排ガスなどの流量測定。
4. 冶金産業: 高炉ガス、コークス炉ガス、循環水、圧縮空気、スラリーなどの産業媒体の流量検出。
