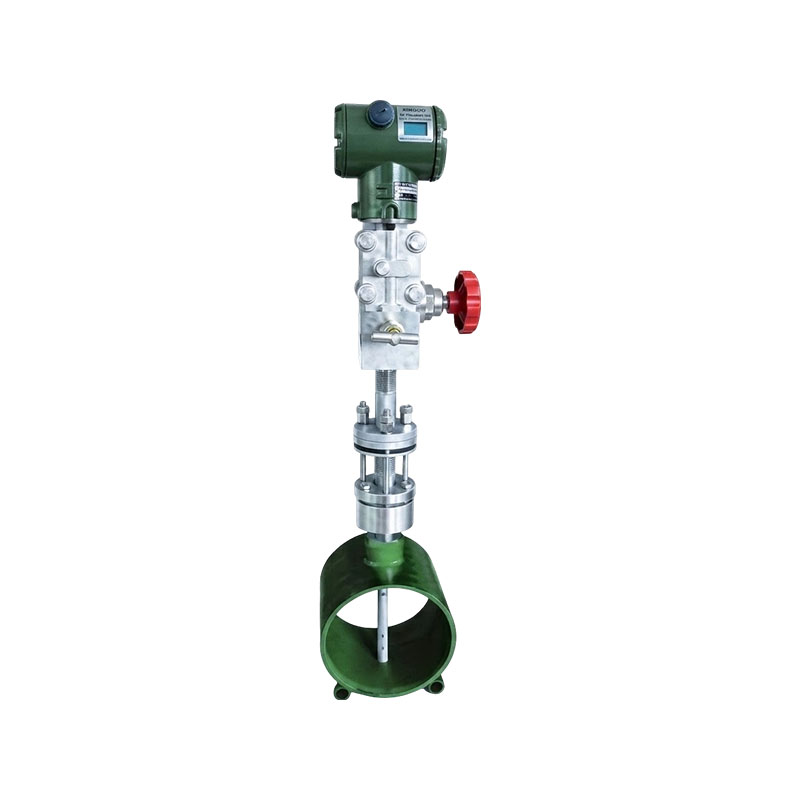

XG-W型ベルバー流量計

Name: XG-W型ベルバー流量計
Rating: 5 (99 reviews)

XG-W型ベルバー流量計は、ピトー管の速度測定原理に基づき、高度な空気力学原理を利用し、風洞試験法を補足して開発された高精度測定器です。これは、差圧およびレート平均化流量センサーです。流量は、流体内の平均全圧とセンサーの静圧の差で表され、液体、気体、蒸気の流量を測定するために一般的に使用されます。

製品の特徴:
1. 測定面は空気力学的原理に基づいて設計されており、特別な処理の後、流体牽引力と渦放出力を非常に小さくすることができます。
2. 側面の静圧穴により発生する静圧は、流体とセンサの分離点手前に位置し、脈動のない安定した差圧信号です。
3. 構造内に可動部分がないため、センサーの寿命と長期安定性が保証されます。
4. 高精度（±0.5～1.0％F.S）、良好な再現性（±1.0％）。
5. 圧力損失が低く、消費エネルギーを大幅に削減できる流量計です。
6. 流量計の静圧ポートはセンサーの両側にあり、媒体内の異物や塵の影響を非常に受けません。
7. この流量計は基本的にメンテナンスフリーで、設置が簡単で、費用対効果が高くなります。
8. ユーザーの利便性を考慮して、当社の Weiliba 流量計は統合構造と分割構造を採用しています。
9.インテリジェントな統合型電力流量計は、強力な機能、低消費電力、流量情報用の大画面LCD、およびデータのセキュリティを確保するための内部ストレージを備えた高度な回路設計を採用しています。
10. 統合された Powerbar 流量計システムは、4 ～ 20mA の出力、パルス信号、および Hart プロトコルを備えたバッテリーおよび外部 24VDC によって電力を供給できます。

主なセールスポイント:
1. 小さな圧力損失と低エネルギー消費：平均管測定の原理に基づいて、圧力損失は絞り流量計の圧力損失よりもはるかに低いため、長期運転時の電力とエネルギー消費が節約され、大きなパイプ径での連続作業条件に適しています。
2. 直管セクションに対する適度な要件: プローブ整流設計では、オリフィスプレートと比較して短い直管セクションが必要なため、現場のパイプラインスペースが限られている改修プロジェクトに適しています。
3. 一体構造、メンテナンスフリー：可動機械部品がありません。頑丈で耐衝撃性。簡単には着用できません。基本的に設置後の頻繁なメンテナンスは必要ありません。長い耐用年数。
4. ワイドレンジ：低流量から大流量までの測定が可能で、液体、気体、蒸気の測定まで1台で広い流量範囲をカバーできます。

アプリケーション業界:
1. 電力：発電所内のボイラー給気、誘起通風、排ガス、蒸気、循環水、ガスの流れを監視。
2. 冶金産業: 高炉ガス、コークス炉ガス、圧縮空気、排ガス、冷却水の流量検出。
3. 石油化学産業：プロセスガス、各種蒸気、循環プロセス流体、大口径パイプラインの流量測定・監視。
4. 都市空調空調設備: 都市集中暖房のための蒸気、ガス、産業排ガス、換気ダクトの気流の測定。

お問い合わせ

前へV：XG-WG ベンドチューブ流量計次へ：XG-Vシリーズ Vノッチ流量計

よくある質問性能仕様

Q1: Weiliba は大口径パイプラインの測定に適していますか?
A: 非常に適しています。等速管の原理を採用し、パイプラインを切断する必要がなく、大口径のパイプでも費用対効果の利点が顕著であり、オンラインプラグイン設置が可能であり、建設が便利です。

Q2: Velbar による汚れたガスの測定は簡単にブロックされますか?
A: プローブは自動フラッシュ圧力リリーフ穴を備えて設計されており、塵や不純物を含む煙やガスに対して優れた適応性を持っています。媒体中の塵埃含有量が非常に多い場合は、圧力取出穴の詰まりを防ぐためにブロー装置を選択することをお勧めします。

Q3: Velbar 流量計と V コーン流量計の主な違いは何ですか?
A: Weiliba は等速管に属し、プラグイン式の設置で圧力損失が小さいため、大口径のガスや空気量に適しています。 V コーンはスロットリングおよびパイプラインの設置であり、液体と蒸気の測定精度が向上します。

Q4: Weiliba による直管セクションを設置するための要件は何ですか?
A: オリフィスプレートと比較すると要件は低く、通常は上流で 8 ～ 12D、下流で 3 ～ 5D が必要です。直管セクションの要件を満たし、測定精度を確保するには、エルボ、バルブ、その他の配管継手の近くに取り付けることが推奨されます。

適用パイプ径	25～6,000mm
測定精度	±0.5～1.0F.S.
再現性	1.00%
動作温度	-100 ～ 500 °C。特殊用途の場合は最大 800 °C
使用圧力	0～25MPa;特殊用途では最大 40 MPa
測定上限値	プロセス要件とプローブの強度によって異なります
測定下限値	測定に必要な最小差圧に依存しますガス：最小差圧0.025kPa、流速4.5m/s 液体：最小差圧0.260kPa、流速0.6m/s 蒸気：最小差圧0.400kPa、流速9.7m/s
レンジ比	精度が維持される限り、範囲比 10:1
対応メディア	粘度が 10 センチポアズ以下のガス、蒸気、液体のフルボアの一方向の流れ
直管断面の要件	通常は 7D アップストリームと 3D ダウンストリーム

差圧発信器とスマート流量計算機を搭載。
蒸気測定用の凝縮器を搭載しています。
接続タイプ: 完全溶接、フランジ、ねじ込み。

流量計選定表

XG-W	Weili Ba 流量計
呼び径	-XXX	100 は DN100 を意味します
構造タイプ		Z	一体型スマートタイプ
構造タイプ		L	リモート（分割）タイプ
測定媒体			1	液体
			2	ガス
			3	蒸気
体型				1	フランジパイプタイプ
				2	フランジ差込形
				3	ねじ挿入タイプ
パイプ静圧					A	0～0.6MPa
					B	0～1.0MPa
					C	0～1.6MPa
					D	0～2.5MPa
					E	0～4.0MPa
					F	0～6.3MPa
					G	0～10MPa
					H	0～16MPa
					I	0～25MPa
					J	0～40MPa
プロセス条件						0	標準
						1	耐食性
						2	高温
						3	防爆
補償モード							0	補償なし
							P	圧力補償のみ
							T	温度補償のみ
							Q	完全な圧力と温度の補償
統合された信号出力								0	なし
								1	4～20mA
								2	パルス
								3	ハート
統合電源									0	内蔵バッテリー
									1	バッテリ DC24V デュアル選択可能
									2	外部DC24V
