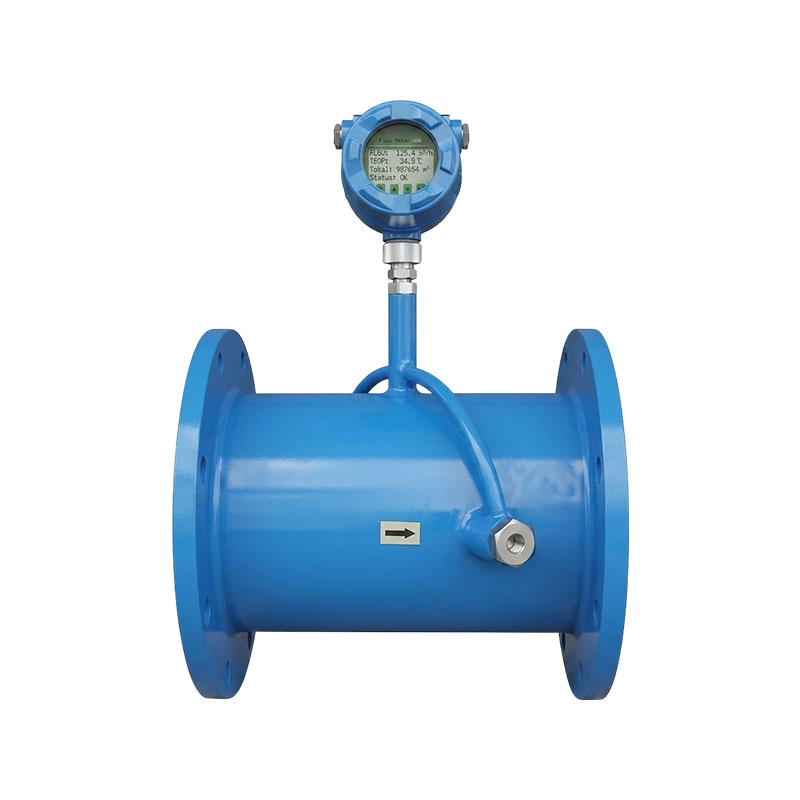

XG-CSL インテリジェント超音波流量計

XG-CSL インテリジェント超音波流量計は、低電圧、多パルス、信号デジタル処理、誤差補正技術を利用し、超音波時間差の原理に基づいて全管流体の流量を測定する機器です。水道水、環境保護、発電所の暖房、冶金、鉱業、石油、化学、食品、医薬品、製紙、鉄鋼などの業界で広く使用されています。

製品の特徴:
1. 流量計は配管工事を中断することなく非接触測定が可能です。モバイル測定にも使用できます。これらはポータブルで、設置が簡単で、コスト効率が高く、通常の生産には影響を与えません。
2. この流量計は、追加の圧力損失なしで流れ障害のない測定に使用され、非導電性の液体を測定できます。電磁流量計の補足品です。
3. 流量計は大きな円形および長方形のパイプラインに適しており、パイプの直径によって制限されません。それらのコストは基本的にパイプの直径に依存しません。また、実際の流量検証ができない多くの現場では、この流量計を優先的に検討することができます。
4.流速範囲は0.1～12m/s（拡張流速0.1～30m/s）に達します。
5.高度な処理技術、ビジュアルメニューインターフェイス操作、便利な使用と操作、強力な測定機能を採用し、双方向測定が可能、流量と熱を表示、安定したパフォーマンス。
6.多様な出力信号: 4〜20mA、周波数、0〜20VDCなど。
7. 回路設計を最適化し、流量計の応答時間を短縮し、精度を大幅に向上させます。
8. 高度な大容量データストレージを採用し、データストレージとセキュリティを確保します。
9.特別な設計と技術を採用しており、強力な抗干渉能力があり、産業環境に適しています。ポータブル流量計には自動充電式バッテリーが付属しており、8時間連続使用できます。

主要なセールスポイント:
1. 非接触測定：外部クランプ式のため配管開口部を壊す必要がなく、配管外壁をクランプするだけで生産や設置を停止することなく圧力損失なく測定が可能です。
2. 幅広い適用管径：小径から大径まで対応でき、同一器具で複数の管径に対応でき、部品コストも安価です。
3. 流体コンポーネントの磨耗なし: パイプ内にはインペラやフロートなどの可動部品がないため、媒体による腐食や磨耗がなく、詰まりが発生しにくく、メンテナンスの手間がかかりません。
4. インテリジェントな多機能出力: 流量蓄積と温度監視が付属し、4 ～ 20mA および RS485 通信をサポートし、リモートでデータを読み取ることができ、自動制御システムへの接続が簡単です。

アプリケーション業界:
1. 給排水：水道水、再生水、下水パイプラインの流量測定と監視。
2. 石油化学産業: さまざまな液体プロセス媒体および石油循環パイプラインの流量検出。
3. 暖房、換気、空調 (HVAC): セントラル空調の冷水と温水、および温熱パイプラインのエネルギーと流量の計算。
4. 冶金鉱山: 生産循環冷却水、プロセス水、大規模パイプライン流量監視。

お問い合わせ
前へV：XG-Vシリーズ Vノッチ流量計次へ：XG-JFシリーズ メタルフロート流量計
よくある質問 性能仕様

Q1：外部クランプ式超音波流量計は配管を切断して設置する必要がありますか？
A: 外部クランプ式ですので、配管の切断や溶接の必要がありません。センサーはパイプラインの外壁に直接クランプされており、機械を停止せずに取り付けることができます。挿入タイプ、パイプセグメントタイプは配管の加工が必要です。

Q2: 超音波流量計で測定できない媒体は何ですか?
A: 主に、きれいな液体または少量の気泡を含む液体に使用されます。多数の気泡、固体粒子、高濃度の泥を含む媒体では、超音波信号が大幅に弱まり、測定が不正確になったり、読み取り不能になったりすることがあります。

Q3: パイプラインの材質は超音波流量計の測定に影響しますか?
A: 鋼管、ステンレス、PVC、PEなどの従来の材質は測定可能ですが、厚いライニング、パイプラインのひどい腐食、パイプライン中間層の中空は信号を減衰させる可能性があるため、パイプラインパラメータを事前に確認する必要があります。

Q4: 超音波流量計には直管部分の設置要件はありますか?
A: 要件があり、一般に上流ではパイプ直径の 10 倍、下流ではパイプ直径の 5 倍が必要です。エルボ、バルブ、ポンプ本体の近くで流れ場の乱れが発生する可能性があります。測定精度を確保するために、これらの場所への設置はできるだけ避けることをお勧めします。

仕様コード 説明
ブランド XG Xinguoブランド
動作原理 C 超音波
楽器のカテゴリー S 測定器
測定方法 L 時差（通過時間）
上位ユニット M 固定（壁掛け）
T ポータブル
サイズコード -XXX 例: 1000 =DN1000
中温 -0 低温(≤ 60 °C)
1 高温(100℃以下)
出力信号 0 4 ～ 20 mA、周波数
1 DC0～20V
トランスデューサの種類 S1 標準タイプ（DN100以下）
M1 標準タイプ（DN50～700）
L1 標準タイプ（DN300以上）
B 直挿しタイプ（L≧550mm）
C 斜め挿入タイプ（L≧360mm）
L 井戸壁からパイプ壁までの距離
G スプールピース（インラインセクション）タイプ
コミュニケーション 0 なし
1 RS-232
2 RS-485
電源 0 AC/DCユニバーサル
1 DCのみ
流量範囲 -XXX 例: 2000 は最大流量 2000 m3/h を示します
