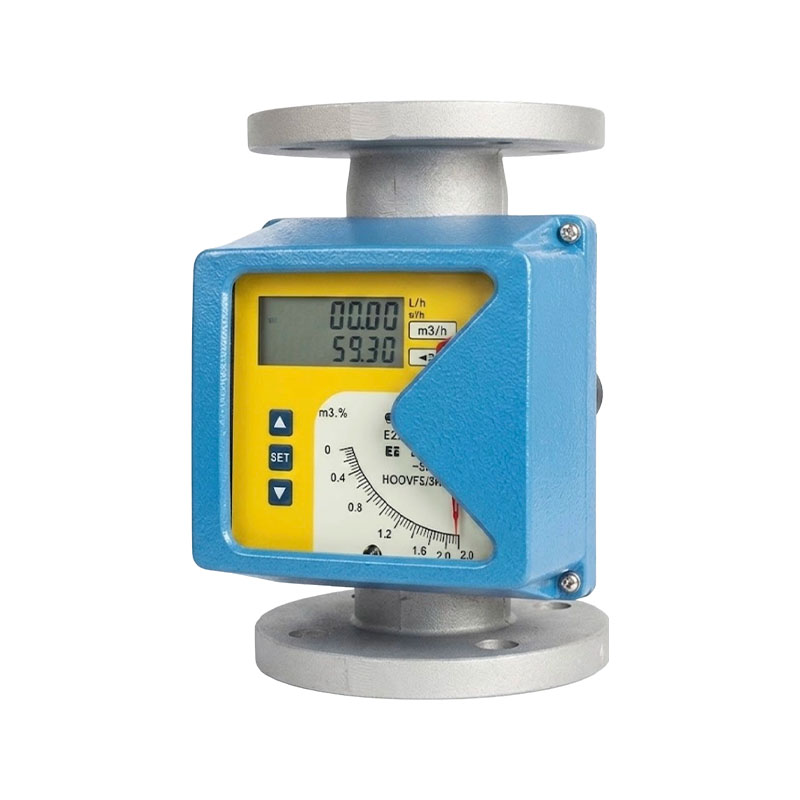

XG-JFシリーズ メタルフロート流量計

XG-JFシリーズメタルフロート流量計は面積可変流量測定器です。小型で検出範囲が広く、使いやすいのが特徴です。液体、気体、蒸気の流量の測定に使用でき、特に低速および低流量の媒体の流量の測定に適しています。

製品の特徴:
1. フロート流量計には、現場表示タイプとインテリジェントリモート伝送タイプがあります。インテリジェントリモート伝送タイプは、高性能コンピュータチップ、複数の信号出力、高度なデータストレージを採用しており、データのセキュリティを確保するためのデータリカバリとバックアップを備えています。
2. さまざまな測定管の構造に応じて、XG-JF シリーズ金属管フロート流量計は 50、51、52、53 タイプに分かれています。ユーザーのさまざまな要件に応じてさまざまな測定管の形状を選択できるため、メンテナンスと洗浄がさらに向上します。
3. 直管セクションの要件は高くなく、流量比は 10:1 と広く、水 (20 °C) の測定範囲は 1 ～ 2000001/h です。空(20℃、0.1013MPa) 0.03～4000m3/h
4. 単軸高感度表示、非接触磁気結合機能。
5. オプションには、2 線システム、バッテリー、AC 電源が含まれます。
6. 高温、高圧、腐食性の強い媒体に適しています。
7. マルチパラメータ校正機能;精度: 1.0% F.S.、1.5% F.S.

主要なセールスポイント:
1. 高温および高圧耐性: 金属管構造は高温および使用圧力に耐えることができ、過酷な作業条件に適応し、ガラスフロートに置き換えることはできません。
2. 高い適応性：気体や液体の測定が可能で、媒体中の不純物含有量が少なく、振動に強く、現場の過酷な産業環境にも適しています。
3. 直感的な現場表示: 現場で流量を直接読み取るのに電源は必要ありません。また、一部のモデルにはリモート伝送出力が付属しており、現場での表示とリモート信号取得のバランスが取れています。
4. 簡単で信頼性の高いメンテナンス：構造が簡単で、可動部品が少なく、故障率が低く、設置が簡単で、後の段階でのメンテナンスコストが低くなります。

アプリケーション業界:
1. 石油化学産業: さまざまなプロセス流体、溶媒、ガスの流量監視を測定します。
2. 水処理と環境保護：下水、精製水、化学薬品の投与量の流量測定。
3. 冶金鋼: 冷却水、プロセスガス、補助媒体の流量検出。
4. エネルギーと電気: 発電所における水蒸気、圧縮空気、およびさまざまな補助媒体の流量の測定。

お問い合わせ
前へV：XG-CSL インテリジェント超音波流量計次へ：インテリジェント渦流量計 XG-LUGBシリーズ
よくある質問 性能仕様

Q1: 金属フロート流量計は微量の不純物を含む媒体を測定できますか?
A: 少量の粒子状不純物を含む液体および気体の媒体を測定できますが、高粘度、大きな粒子、およびスケールの強い媒体には適していません。不純物が多すぎるとフロートがトラップされやすくなり、測定が不正確になる可能性があります。培地に対して前濾過を行うことをお勧めします。

Q2: 金属フロート流量計は流量表示に電源が必要ですか?
A: 基本的なオンサイトインジケータは電源を必要とせず、現場で流量を直接読み取ることができます。 4～20mAリモート送信機能、警報出力機能付きモデルは、制御システムへ信号を出力するために外部電源が必要です。

Q3: 金属フロート流量計を取り付けるための必須要件は何ですか?
A: 垂直に設置する必要があり、媒体は装置内を下から上に流れます。強い振動を避けるため、前後の直管部分を適切に配置し、横向きや逆さまに使用しないでください。そうしないと、測定精度に直接影響します。

Q4: 金属フロート流量計とガラス管フロート流量計はどのように選べばよいですか?
A: 高温、高圧、振動条件には金属フロートが適しています。ガラス管は低コストで視認性が良いですが、耐圧性と温度耐性が限られており、壊れやすく、可燃性、爆発性、高圧、および過酷な作業条件には適していません。

セレクションガイド：XG-JF-A-B-C-D-E

測定管の構造(A) 接液部材質(B) パイプサイズ(C) 追加構造(D)
0 下から入って上から出る R0 0Cr18Ni12Mo2Ti RP PTFE DN15、DN150
DN25、DN200
DN50
DN80
DN100 		なし
1 下から入って上から水平に抜ける R1 321 Ti：チタン合金 チタン合金 T ジャケット
2 下から水平にイン、上から水平にアウト R2 302 Z 減衰
3R 右から入って左から出る R4 304 G 高温
3L 左から入って右から出る RL 316K Y 高圧
インジケータータイプコード(E)
M1 ローカルインジケータ — 四角いハウジング、瞬間流量を示す機械式指針
M2 角型ハウジング、瞬時流量を表示するメカニカルポインタ、瞬時/積算流量を表示するLCD
M3 丸型ハウジング、多機能インジケーター
(なし) M1/M4インジケーターのみ
A 85 ～ 265 VAC、50 Hz 電源、4 ～ 20 mA 出力、バックライト オプション、リレー アラーム
B 電池式、信号出力なし、バックライトなし、アラームなし — M2 / M4 のみ
C 24 VDC 2 線式電源、4 ～ 20 mA 出力、バックライトなし
D 24 VDC 3 線 / 4 線式電源、4 ～ 20 mA 出力、バックライトはオプション
(なし) 通常、非防爆
i 本質安全防爆 (Ex ia) — M2 / M4 のみ
d 耐圧防爆 (Ex d)、丸型ハウジング — M4 のみ
(なし) アラームまたはパルス出力なし
K1 上限警報または1チャンネルパルス出力
K2 下限警報または1チャンネルパルス出力
K3 上下限警報または2チャンネルパルス出力
(なし) バックライトなし
L バックライト付き
H HARTプロトコル
M ModBusプロトコル


流体温度：標準タイプ：-80～200℃、 PTFE: 0 ～ 85°C;高温タイプ：400℃以上
定格圧力：標準タイプ：DN15～DN50：4.0MPa、 DN80～DN200：1.6MPa；特殊タイプ：DN15～DN50：25MPa、 DN80～DN200：16MPa;ジャケット付タイプ：1.6MPa
中粘度: DN15 < 5 mPa・s (F15.1 ～ F15.3)。 DN15 < 30 mPa・s (F15.4 ～ F15.8)。 DN25 π < 250 mPa・s; DN50～150 < 300mPa・s
