インテリジェント渦流量計 XG-LUGBシリーズ Manufacturers
ホーム / 製品 / 流量計 / インテリジェント渦流量計 XG-LUGBシリーズ
  • インテリジェント渦流量計 XG-LUGBシリーズ
  • インテリジェント渦流量計 XG-LUGBシリーズ

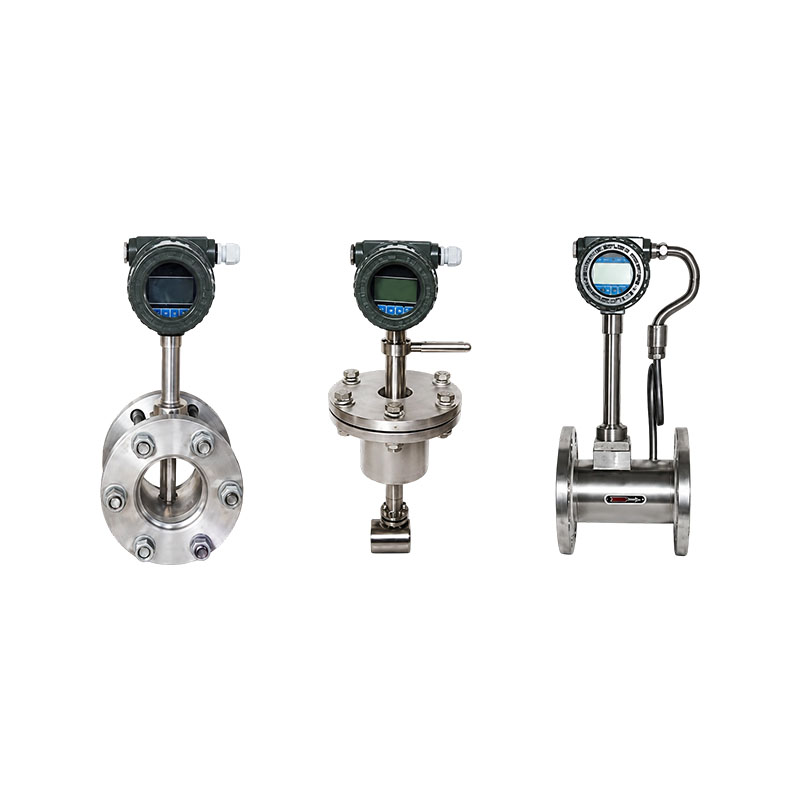

インテリジェント渦流量計 XG-LUGBシリーズ

XG-LUGBシリーズ渦流量計は、カルマン渦原理に基づいて開発された新しいタイプの流量計です。渦流量計は、過熱蒸気、飽和蒸気、圧縮空気、一般ガス、水、低腐食性液体の質量流量および体積流量の測定に適しています。

製品の特徴:
1. 圧力損失が低く、ランニングコストが低く、省エネ効果が高くなります。
2. シンプルな構造で、可動部品がなく、磨耗がなく、機械的なメンテナンスが不要です。
3. 測定範囲は広く、最大 10:1 (特殊な場合には拡張可能)。
4. 低電力CPU中央処理装置とLCDを採用し、低消費電力設計で低消費電力で、バッテリ駆動のローカルタイプ(バッテリ寿命2年)とバッテリ駆動のリモート送信タイプに加え、外部電源によるリモート送信タイプに分かれており、安定した信頼性の高いパフォーマンスを発揮します。
5. 回路は高度に集積され、技術的に進歩しており、ドリフトや自励がありません。温度、圧力、瞬時流量、積算流量、密度、周波数などを現場で表示します。電圧安定化補償をテスト対象の媒体に適用できます。
6. 隠しボタン設計とパスワードメニュー管理を採用し、権限のない担当者による機器の変更を効果的に防止し、機器のパラメータを現場で簡単に設定できます。
7. この機器はデジタルパルス出力を備えて設計されており、2 線式 4 ~ 20mA 電流出力も備えています。 HARTプロトコル搭載。 RS485通信インターフェースを搭載。
8. 特定のリアルタイム データ ストレージ機能により、いかなる状況でも内部データが失われることはありません。
9. 圧電結晶検出部品を使用しているため、信頼性が高く、-20 ~ 280 °C の範囲で動作できます。
10. フランジ カード タイプ、DN25-300 があります。フランジ挿入タイプ、DN300-2000。
11. 防爆定格: Exd lI BT4。
12.保護レベル: IP65。

主要なセールスポイント:
1. シンプルで堅牢な構造:内部に可動部品や摩耗部品がなく、長寿命でメンテナンスの負担が軽減されます。
2. ワイドレンジ: レンジ比が広く、高流量と低流量の両方を測定できるため、気体、蒸気、液体を測定できます。
3. 安定した精度と多媒体への適応性:1台で液体、気体、飽和・過熱蒸気の測定が可能で、高い汎用性を誇ります。
4. インテリジェントな信号出力: ローカル LCD の瞬間流量と累積流量。 4~20mA、パルスRS485‑Modbusをサポートし、PLC上位システムとの接続に便利です。

アプリケーション業界:
1. 熱暖房産業:ボイラー蒸気、熱パイプライン蒸気計量、暖房決済。
2. 石油化学産業: プロセスガスおよびさまざまな液体媒体の流量監視。
3. 食品および製薬産業: 圧縮空気、プロセス蒸気、生産水の流量制御。
4. 地方自治体の公共事業: 圧縮空気、ガス、循環水などの公共エネルギー源の測定。

よくある質問 性能仕様

Q1: 渦流量計はどのような媒体を測定できますか?
A: 液体、気体、飽和蒸気、過熱蒸気を測定できます。固体粒子を多く含み、スケールが発生しやすい粘度の高い媒体は測定できません。プローブが損傷しやすく、測定に影響を与える可能性があります。

Q2:渦流量計の流量値が大きく変動する原因は何ですか?
A: 一般的な理由は、パイプラインの流量が低い、パイプラインの振動が大きい、上流および下流の直管セクションが不十分であること、媒体中に多数の気泡が存在することです。前後の直管部を十分に確保し、ポンプやバルブなどの振動源を回避し、作業環境を改善することを優先してください。

Q3: 渦流量計に直管部を取り付ける場合の条件は何ですか?
A: 測定精度を確保するには、一般に上流側に直径15~20倍の直管部、下流側に直径5~10倍の直管部が必要です。ベンド、バルブ、ポンプ本体などの乱流コンポーネントからできるだけ遠ざけるようにしてください。測定誤差が生じる可能性があります。

Q4:渦流量計と電磁流量計の選び方は?
A: 蒸気、ガス、非導電性液体の測定には渦流量計を選択してください。電磁流量計は、測定対象の媒体の種類に基づいて、下水、酸、アルカリ、泥媒体などの導電性液体の測定に選択されます。

モデル DN (mm) 流量範囲 (m3/h) 精度
液体 ガス 蒸気
XG-LUGB-25 25 1.0-12 8.8-124 7-124 1.0
1.5
XG-LUGB-32 32 1.5-20 15-200 12-200
XG-LUGB-40 40 2.0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4.8-96 63-820 50-820
XG-LUGB-80 80 7.2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220~3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70.4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
挿入タイプ(挿入中心点の流速)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

ハウジング材質: ステンレス鋼、炭素鋼
呼び圧力:標準タイプセンサー:1.0MPa~4.0MPa、高圧用センサ:6.3MPa~42MPa(特注品)

流量計選定表

XG-LUGB スマート渦流量計
呼び径 —XXX 50はDN50を意味します
測定媒体 1 液体
2 ガス
3 蒸気
構造タイプ 2 フルボアウエハーフランジタイプ
3 簡単挿入タイプ
4 ボールバルブ挿入型
5 高圧タイプ
6 水中タイプ
7 耐食タイプ
信号出力の種類 0 出力 (デフォルト)
1 4~20mA
2 パルス
3 ハート
4 RS485
補償モード 0 補償なし
1 温度補償のみ
2 圧力補償のみ
3 温度と圧力の補償
温度 T1 低温(温度 ≤ 80 °C)
T2 高温(温度≧80℃)
圧力 P1 常圧
P2 高圧
動作環境 1 通常の環境
2 防爆環境
電源 1 内蔵バッテリー (出力なし)
2 バッテリー外部24Vデュアル電源
3 DC24Vのみ
流量範囲 —XXX 例: 1000 は最大流量 1000 m3/h を示します
