XG3051T 差圧・絶対圧発信器

製品紹介：

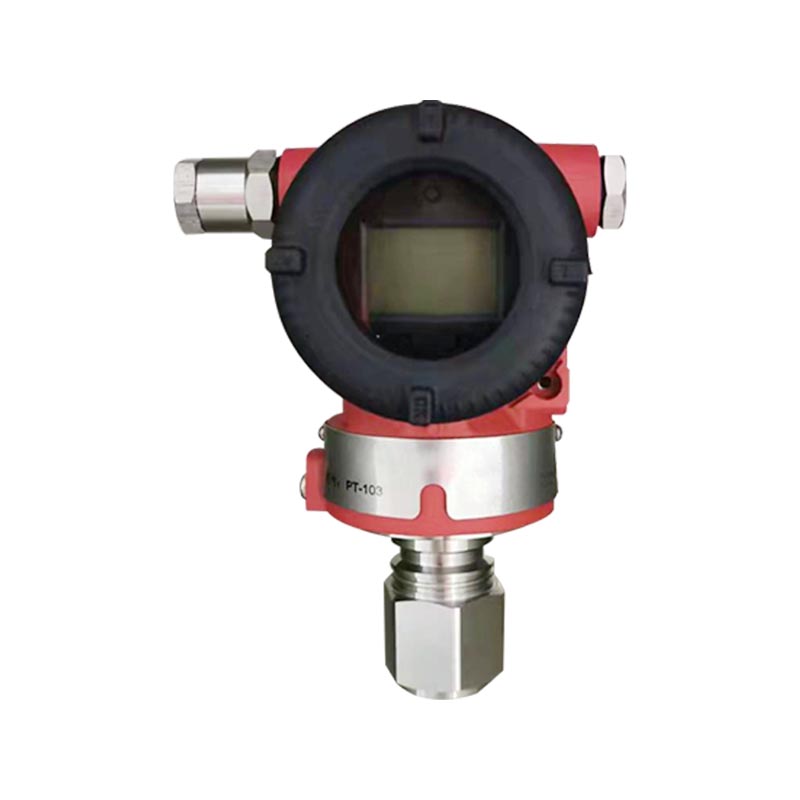

XG3051T は 3051T シリーズのインテリジェント直結型圧力伝送器で、ゲージ圧と絶対圧の 2 つのタイプがあります。容量性センシングを採用、316Lダイヤフラム、4-20mA HART出力、24VDC電源、精度0.075-0.15% FS、オプションのLCD、ローカル/手動校正サポート、防爆シェル、IP65保護、広範囲カバー、耐衝撃性、優れた長期安定性、プロセスパイプラインに直接設置、圧力アクセサリは不要です。

主な用途:
気体、液体、蒸気の圧力を測定します。石油化学、化学、電力、冶金、水処理、石油およびガスのパイプライン ネットワークで使用されます。絶対圧タイプは真空、負圧、蒸留、蒸留条件に適しています。ゲージ圧は通常のパイプラインとタンク領域の圧力を監視するために使用され、DCS/PLC 制御システムに接続されます。

お問い合わせ
前へV：XG3051T 差圧・絶対圧リモート発信器次へ：次の記事はありません
よくある質問 性能仕様 機能仕様 インストール プロセス接続手順 物理仕様
Q1: XG3051T ゲージ圧モデルと絶対圧モデルの見分け方と互換性はありますか?
A: ゲージ圧は局所大気圧に基づいており、絶対圧は絶対真空に基づいています。ハードウェア ベローズは異なるため、直接交換することはできません。絶対圧タイプは真空作業条件に適しており、ゲージ圧タイプは通常のパイプライン圧力に適しています。

Q2: 出力信号は4-20mAです。 HARTプロトコルをサポートしていますか?
A: XG3051T には 4 ～ 20mA HART が標準装備されており、パラメータを手動で調整することも、ローカル LCD ヘッドを選択して圧力値をローカルに表示することもできます。

Q3: 媒体は送信機のダイアフラムに直接接触できますか?また、接触する材質は何ですか?
A: 直結構造媒体はダイヤフラムに直接接触しており、標準ダイヤフラムは316Lステンレススチールです。強力な腐食性媒体の場合は、事前に動作条件を確認し、特殊な膜材料を選択する必要があります。

Q4: 送信機の出力障害と数値ジャンプの一般的な理由は何ですか?
A: まず、24V 電源が正常かどうか、配線に緩みがないかどうかを確認してください。次に、プロセス媒体の影響と詰まりを調査します。リセットして再度HARTコントローラで校正し、レンジ設定に異常がないか確認してください。

Q5: XG3051T はどのような現場環境と防爆レベルに適していますか?
A: 保護レベル IP65、防爆選択をサポート。石油化学、化学、水処理、電力、その他の現場での用途に適しています。範囲を超える高温や強い振動環境を避け、媒体温度が製品仕様範囲を超えないようにしてください。

調整範囲の基準精度
(ゼロベースの直線性、ヒステリシス、再現性を含む)±0.075% TD＞10 (TD = 最大レンジ / 調整レンジ)の場合:±(0.0075 × TD)%

周囲温度の影響
範囲コード -20℃～65℃での総合効果
B/L ±(0.30×TD0.20)%×スパン
その他 ±(0.20×TD0.10)%×スパン
範囲コード -40℃～-20℃、65℃～85℃での総合効果
B/L ±(0.30×TD0.20)%×スパン
その他 ±(0.20×TD0.10)%×スパン

オーバーレンジ効果
±0.075%×スパン

長期安定性

範囲コード エフェクト(ドリフト)
B/L ±0.2%×スパン/1年
その他 ±0.1%×スパン/1年


電源の影響
±0.001%/10V (12～42V DC)、無視できる

レンジと測定範囲（XG3051T-ゲージ圧）
範囲コード タイプ kPa バー
B 範囲 0.6～6 6~60ミリバール
スパン -6~6 -60~60ミリバール
C 範囲 2~40 0.02～0.4
スパン -40～40 -0.4～0.4
D 範囲 2.5～250 0.025～2.5
スパン -100～250 -1～2.5
F 範囲 30～3000 0.3～30
スパン -100～3000 -1~30
G 範囲 0.1～10MPa 1～100
スパン -0.1～10MPa -1～100
H 範囲 0.21～21MPa 2.1～210
スパン -0.1～21MPa -1～210
I 範囲 0.4～40MPa 4～400
スパン -0.1～40MPa -1～400
J 範囲 0.6～60 MPa 6～600
スパン -0.1～60MPa -1～600


範囲 and Measureme ntレンジ（XG3051T-絶対圧）

範囲コード タイプ kPa バー
L 範囲 2~40 0.02～0.4
スパン 0~40 0～0.4
M 範囲 2.5～250 0.025～2.5
スパン 0～250 0～2.5
O 範囲 30～3000 0.3～30
スパン 0～3000 0~30
アイテム 説明
範囲 Limits 上下限範囲内で任意に調整可能です。パフォーマンス特性を最適化するために、可能な限り低いターンダウン比を持つレンジ コードを選択することをお勧めします。
ゼロ設定 ゼロとスパンは、次の条件を満たしている限り、表に指定されている測定範囲内の任意の値に調整できます。 校正されたスパン ≧ 最小スパン。
取り付け位置の影響 ダイヤフラム面と平行に取付位置を変更してもゼロドリフトは発生しません。ダイヤフラム面に対して 90°を超える取り付け位置偏差の場合: 範囲 C はゼロドリフト <0.25kPa を示します。他のレンジではゼロドリフト＜0.15kPaを示します。すべてのゼロドリフトはゼロ点調整によって補正できます。スパン効果なし。
出力 2 線式、4-20mA DC。オプションの HART デジタル通信。リニア出力または開平出力を選択可能。
出力 signal limits: Imin=3.9 mA, Imax=20.5 mA
警報電流 低警報(最小): 3.7mA
上限警報（最大）：21mA
警報なしモード (ホールド): 故障前の有効な現在値を保持します。
工場出荷時のデフォルトアラーム: 高アラームモード
応答時間 アンプ減衰定数: 0.1s;センサー時定数: 0.1 ～ 1.6 秒 (範囲とターンダウン比によって異なります)。追加の調整可能な時定数: 0.1 ～ 60 秒。
ウォームアップ時間 ＜15秒
周囲温度 −40〜85℃
−20〜65℃（LCDおよびFKMシールリングを含む）
保管/輸送温度 −50〜85℃
−40〜85℃ (with LCD)
圧力限界 真空から最大範囲まで。


過負荷制限:

範囲 6kPa 40kPa 250kPa 3MPa
コード (B) (C/L) (D/M) (F/O)
過負荷制限 0.2MPa 1MPa 4MPa 16MPa
範囲 10MPa 21MPa 40MPa 60MPa
コード (H) (私) (私) (K)
過負荷制限 20MPa 50MPa 50MPa 70MPa


電磁両立性 (EMC)
次のページ、EMC 付録「」を参照してください。

電源と負荷の条件
電源電圧は 24V、R ≤ (Us-12V)/Imax k
ここで、Imax=23mA
最大電源電圧:42VDC
デジタル通信負荷範囲：230～600Ω

電気接続
M20×1.5 ケーブルグランド; 0.5~2.5mm²の導体に適した端子。

プロセス接続
標準プロセス接続: NPT 1/2 雌ねじ。 NPT 1/2、G1/2、M20×1.5 おねじ、KF16 真空ポート用のアダプタを用意しています。

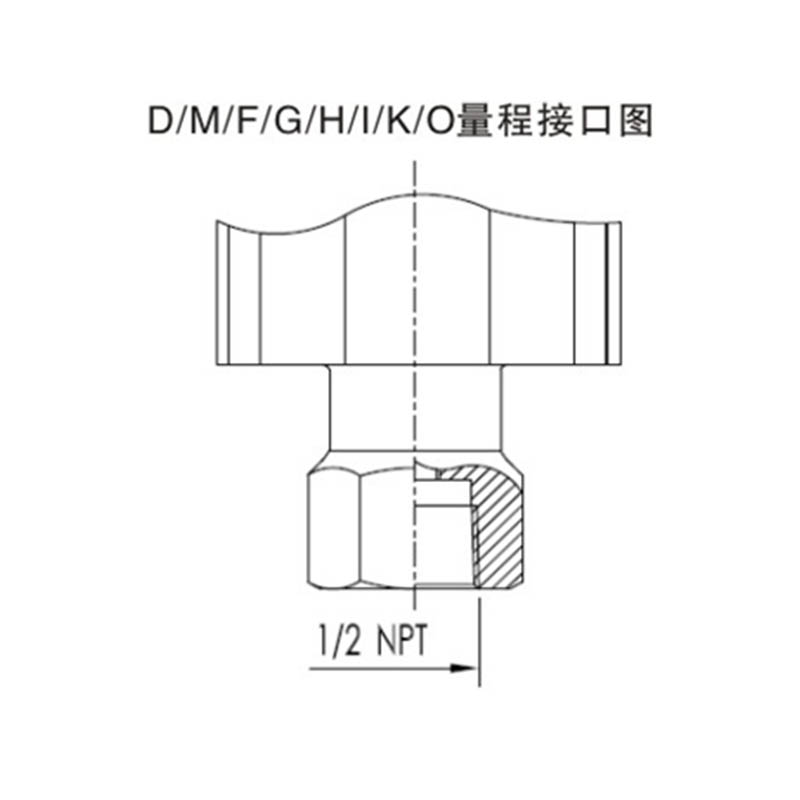

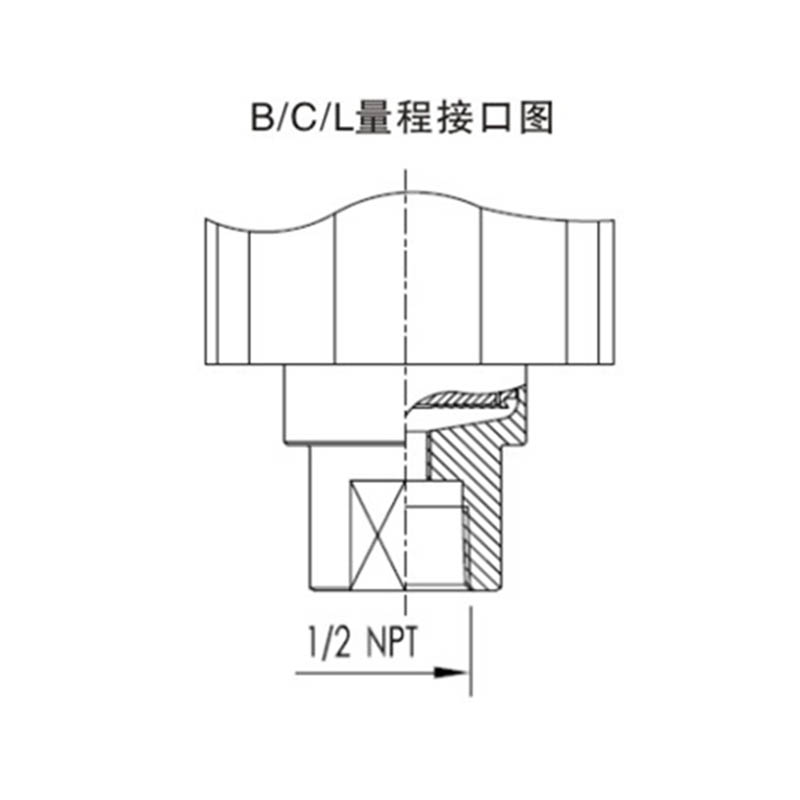

プロセス接続の説明 (コード 1)
標準フォーマット（コード1）
100064-Mjut 100054-1-6F2j
派生インターフェイスのフォーム
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

型式・仕様コード表

3051T 圧力トランスミッタの選択
1 G ゲージ圧
A 絶対圧力
2 精度 出力
U 基本誤差 ±0.04% 4‑20mA（HART通信あり）
B 基本誤差 ±0.075% 4‑20mA（HART通信あり）
A 基本誤差 ±0.05% 4‑20mA（HART通信あり）
C 基本誤差 ±0.01% 4‑20mA（HART通信あり）
N 4‑20mAアナログ出力
3 ゲージ圧
B 0‑0.6kPa～6kPa / (0‑60～600mmH₂O) / (0‑6～60mbar)
C 0‑2kPa～40kPa / (0‑200～4000mmH₂O) / (0‑20～400mbar)
D 0‑2.5kPa～250kPa / (0‑0.25～25mH₂O) / (0‑25～2500mbar)
F 0‑30kPa～3MPa / (0‑3～300mH₂O) / (0‑0.3～30bar)
G 0～0.1 MPa ～ 10 MPa (0～1 ～ 100 bar)
H 0～0.21 MPa ～ 21 MPa (0～2.1 ～ 210 bar)
I 0～0.4 MPa ～ 40 MPa (0～4 ～ 400 bar)
J 0～0.6 MPa ～ 60 MPa (0～6 ～ 600 bar)
L 0 ～ 2 kPa ～ 40 kPa (0 ～ 200 ～ 4000 mmH₂O / 0 ～ 20 ～ 400 mbar)。絶対圧のみ
M 0 ～ 2.5 kPa ～ 250 kPa (0 ～ 25 ～ 2500 mbar)。絶対圧のみ
N 0 ～ 30 kPa ～ 3 MPa (0 ～ 0.3 ～ 30 bar)。絶対圧のみ
4 ダイヤフラム材質・充填液
A 316Lステンレススチール/シリコンオイル
B 316Lステンレス/フッ素オイル
C ハステロイC/シリコーンオイル
D ハステロイC・フッ素オイル
5 プロセス接続
1 1/2 インチ NPT 雌ねじ

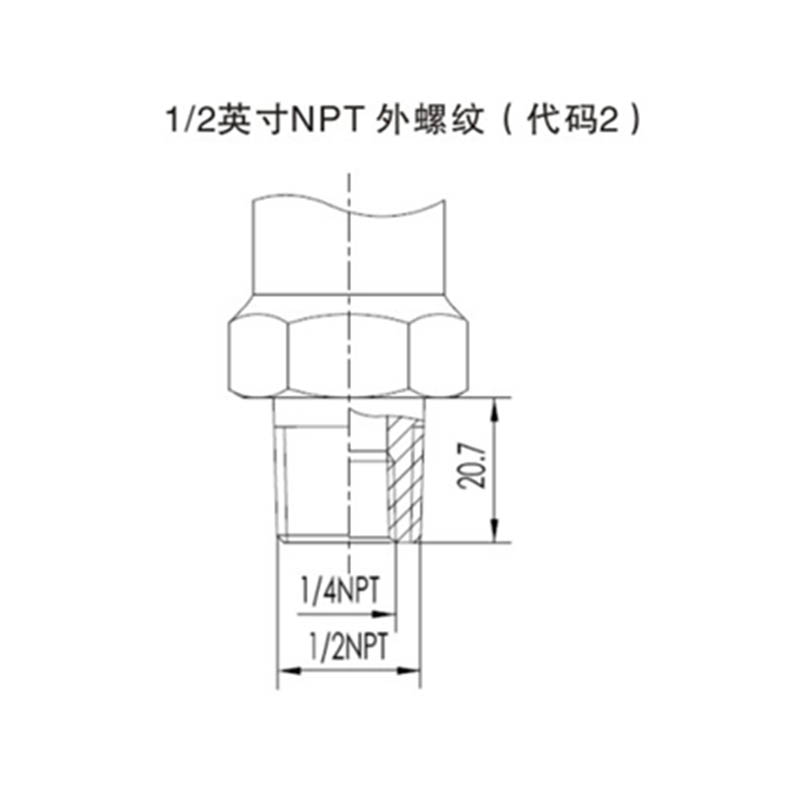

2 1/2" NPT おねじ (内側に 1/4" NPT)

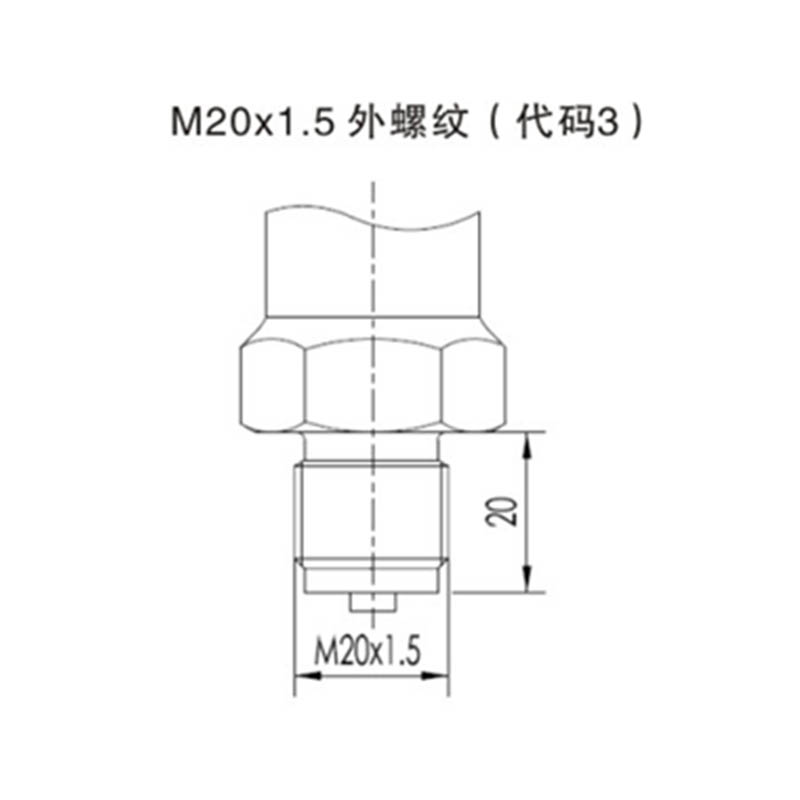

3 M20×1.5おねじ

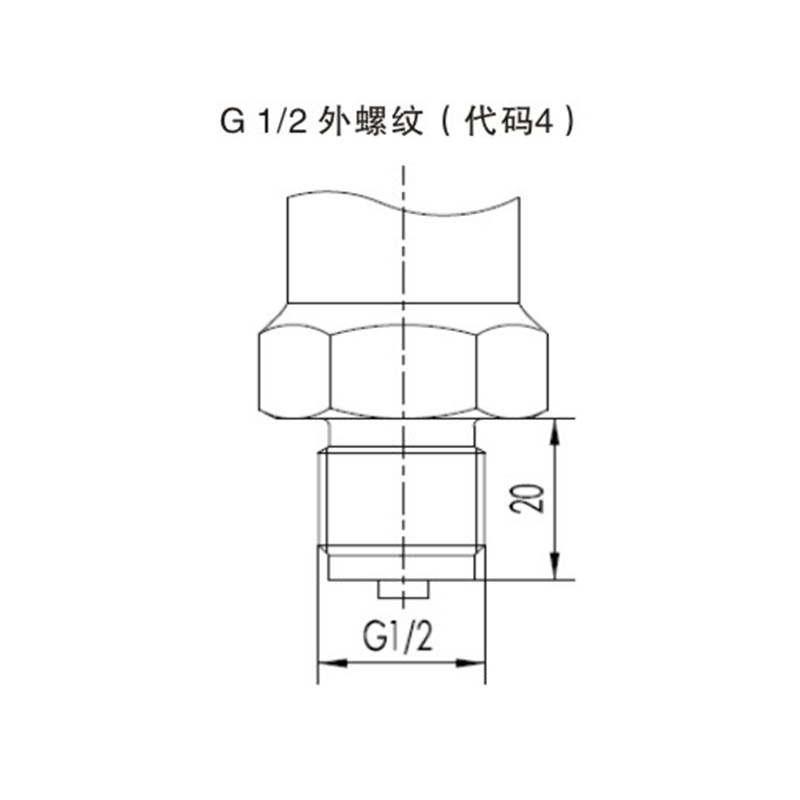

4 G1/2おねじ

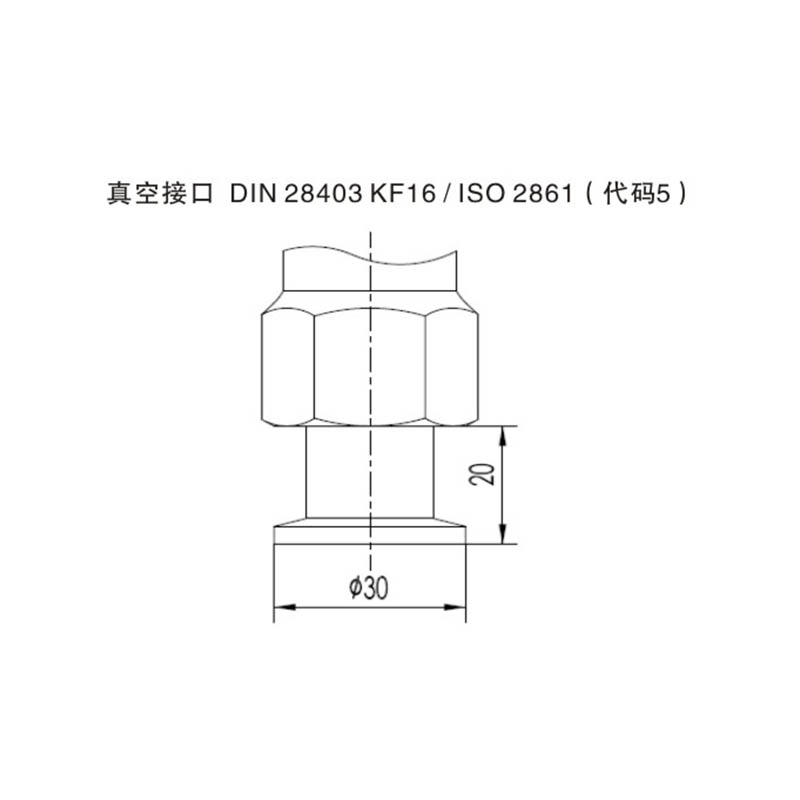

5 真空接続 DIN 28403 KF16 / ISO 2861

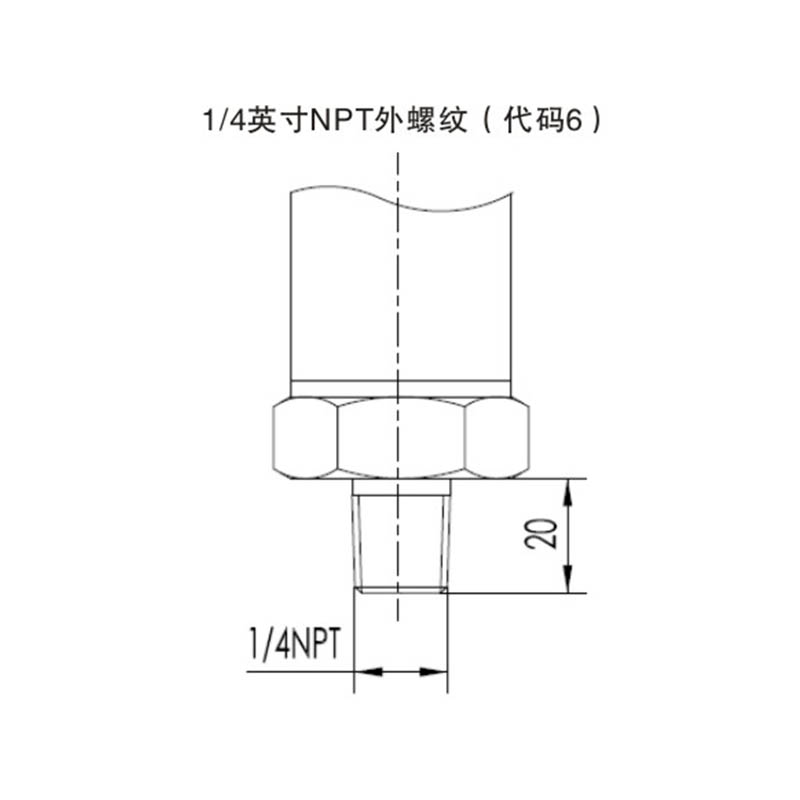

6 1/4" NPT おねじ
6 特別な機能
N なし
P 雷保護
O オイルフリー処理（酸素測定用：フッ素オイル充填、FKMシールリング、<6MPa、<60℃）
7 取付金具
N なし
1 ステンレス鋼
2 亜鉛メッキ炭素鋼
8 ディスプレイ
N 表示なし
2 バックライト付きLCD（−20℃）
3 OLEDディスプレイ（−40℃）
9 防爆処理
N 通常版
A 本質安全防爆型NEPSI
D 耐圧防爆形NEPSI（耐圧防爆ケーブルグランドを除く）
10 追加オプション
D 耐圧防爆ケーブルエントリー装置
E 安全性を強化したケーブル挿入装置
V 低電圧バージョン
S フルステンレススチールハウジング

注:
注 1: XG3051T インターフェイスに対応する範囲コード。 XG3051T 絶対圧バージョンに対応する範囲コード。
注 2: 真空接続 DIN 28403 KF16 / ISO 2861 は、2.5 bar 以内の範囲にのみ適用されます。

アイテム 説明
材料 ダイヤフラム：316Lステンレス鋼、ハステロイC
プロセス接続: 316L ステンレス鋼
充填液：シリコーンオイル
送信機ハウジング：アルミニウム合金、エポキシ樹脂コーティング
ハウジングシールリング：ニトリルゴム（NBR）
銘板：304ステンレス鋼
重量 1.6kg (LCD、取り付けブラケット、プロセス接続を除く)
エンクロージャ保護評価 IP67


電磁適合性スケジュール

いいえ。 テスト項目 基本規格 試験条件 パフォーマンスレベル
1 放射性エミッション (エンクロージャ) GB/T 9254-2008 表 5 30MHz～1000MHz パス
2 伝導性放射(DC電源ポート) GB/T 9254-2008 表 1 0.15MHz～30MHz パス
3 ESD耐性 GB/T 17626.2-2006 4kV(接触)/8kV(空気) B
4 RF 電磁界耐性 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A
5 電源周波数磁界耐性 GB/T 17626.8-2006 30A/分 A
6 電気的高速過渡現象/バースト耐性 GB/T 17626.4-2008 2kV（5/50ns、5kHz） B
7 サージ耐性 GB/T 17626.5-2008 1kV(線間)/2kV(線間)(1.2/50μs) B
8 RF 電界誘発伝導妨害イミュニティ GB/T 17626.6-2008 3V(150kHz～80MHz) A

注:
(1) 性能レベル A: テスト中、通常の性能が技術仕様の範囲内に維持されます。
(2) パフォーマンス レベル B: テスト中に一時的な機能/パフォーマンスの低下または損失が発生する可能性がありますが、自己回復します。実際の動作条件、メモリ、データは変更されません。
