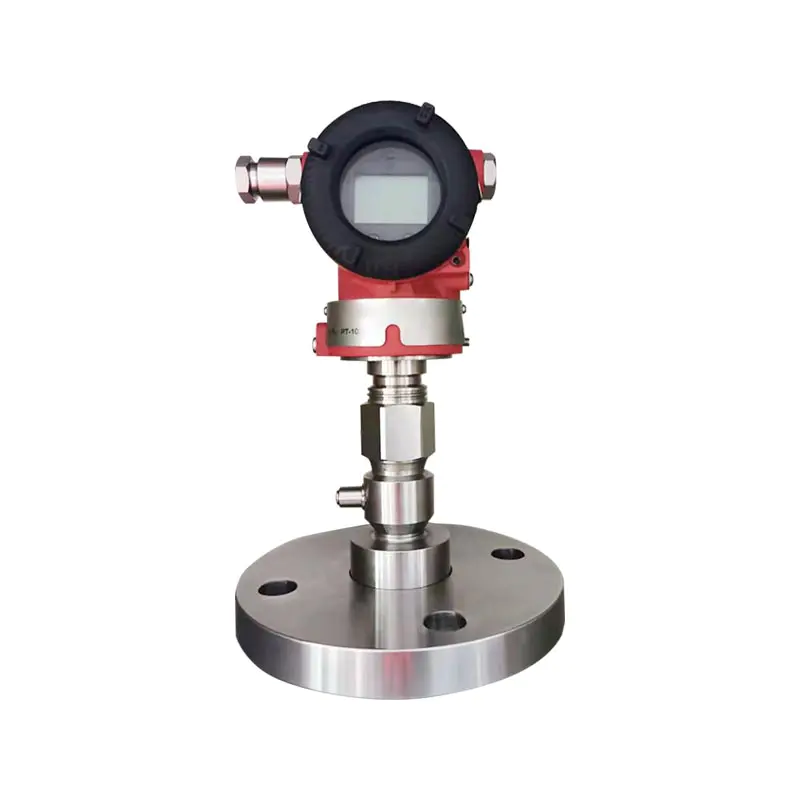

XG3051T 差圧・絶対圧リモート発信器

Name: XG3051T 差圧・絶対圧リモート発信器
Rating: 5 (99 reviews)

製品紹介：
XG3051T インテリジェントリモート圧力トランスミッターは、ゲージ圧と絶対圧の測定をサポートします。測定媒体と伝送器本体を隔離するリモート伝送用毛細管膜分離構造を採用しています。高粘度、結晶化しやすい、凝固しやすい、強い腐食、高温媒体の使用条件に対応し、媒体の詰まりやセンサーの腐食を防ぎます。
出力4-20mA重畳HARTプロトコルデジタル信号、高精度、優れた長期安定性、オンサイト構成校正をサポート、オプションのオンサイトLCD、防爆保護付き、カスタマイズ可能なダイヤフラム材料、圧力信号の長距離伝送を実現。

該当する業種:
1. 石油化学産業：反応容器や貯蔵タンクの圧力測定
2. 電気: ボイラーおよびヒートパイプネットワークの圧力監視
3. 冶金: 製錬プロセスにおける圧力検出
4.水処理：下水・薬水処理槽圧力
5. 製薬：製薬プロセスタンクの圧力制御
6. 食品および飲料：粘性物質の圧力測定
7. 石炭化学産業：各種プロセス装置の圧力検出
8. 製紙：パルプメディアの圧力回収

お問い合わせ

前へV：XG3051DP 差圧リモート発信器次へ：XG3051T 差圧・絶対圧発信器

よくある質問入力出力応答時間一般条件電気接続型式・仕様コード表寸法

Q1: XG3051T リモート送信機はどのような動作条件に適していますか?
A：高粘度、結晶化しやすい、凝固しやすい、腐食が強い、高温の媒体に適しています。リモート伝送膜とキャピラリ絶縁により、媒体がトランスミッター本体に直接入るのを防ぎ、センサーの詰まりや腐食を防ぎます。ゲージ圧と絶対圧の2つの測定モードに対応しています。

Q2: ゲージ圧と絶対圧の選び方は？
A: 相対大気圧を測定するにはゲージ圧を選択してください。真空と負圧を測定する場合、動作条件の基準として絶対圧を選択する必要があり、混合することはできません。そうしないと、重大な測定誤差が発生します。

Q3: 出力信号は何ですか? HARTハンドヘルドデバイスに接続できますか?
A: 標準の 4 ～ 20mA アナログ出力は、HART デジタルプロトコルと組み合わせて、オンサイト構成、レンジ変更、HART コントローラーのゼロ点校正をサポートし、DCS および PLC システムに接続できます。

Q4: 遠隔送信フィルムの材質はどう選べばいいですか？
A: 従来の 316L ステンレス鋼。強腐食性媒体の場合は、ハステロイ合金とタンタル皮膜を選択でき、注文時に媒体の組成と温度を指定できます。

測定パラメータ: ゲージ圧、発熱圧力、液面。

測定範囲
ゲージ圧リモート発信器	下限値: -100%URL から開始 (連続的に調整可能)
	上限：最大100%URL（連続調整可能）
絶対圧リモート発信器	下限: 0~100%URL から開始 (連続的に調整可能)
	上限：最大100%URL（連続調整可能）

測定範囲

表 1 — 範囲コードと範囲の関係
範囲コード	最小範囲	最大範囲	定格圧力(最大)
C	6kPa	40kPa	レベルフランジの定格圧力
D	25kPa	250kPa
F	30kPa	3MPa
G	1MPa	10MPa
H	2.1MPa	21MPa
I	4MPa	40MPa
L	6kPa abs	40kPa abs
M	25kPa abs	250kPa abs
O	30kPa abs	3MPa abs

表 2 — リモートフランジと最小範囲の比較表
フランジタイプ	呼び径	最小/最大範囲	最大キャピラリー長さ
フラットタイプ	DN 25/1"	160kPa/25MPa	10メートル
	DN 50/2"	10kPa/10MPa	12m
	DN 80/3"	6kPa/10MPa	16m
	DN4"	6kPa/3MPa	16m
挿入型	DN 50/2"	16kPa/10MPa	10メートル
	DN 80/2"	6kPa/10MPa	16m
	DN4"	6kPa/3MPa	16m
ネジ取付リモートタイプ	外径109mm	160kPa/25MPa	10メートル

ゲージ圧・絶対圧リモート発信器の最小レンジは、表1および表2に規定する最小レンジの大きい方の値とします。調整範囲は最小レンジ以上でなければなりません。
ゲージ圧/絶対圧リモート伝送器の最大レンジは、伝送器本体の最大レンジとリモートフランジの定格圧力の小さい方の値となります。

出力信号
2 線、4 ～ 20 mA DC HART 出力、デジタル通信。 HART プロトコルは 4 ～ 20 mA DC 信号に重畳されます。
出力信号制限: Imin = 3.9 mA、Imax = 20.5 mA

警報電流（設定可能モード）
低アラームモード (最小)	3.7mA
高警報モード(最大)	21mA
アラームなしモード (ホールド)	故障前の有効な現在値を保持します
警報電流の標準設定値	高警報モード

アンプコンポーネントの減衰定数は 0.1 秒です。センサーとリモートシールフランジの時定数は、センサー範囲、範囲比、毛細管の長さ、充填液の粘度に応じて、0.2 ～ 6 秒の範囲になります。
追加の調整可能な時定数の範囲は 0.1 ～ 60 秒です。

設置条件
キャピラリチューブのないゲージ/絶対圧リモートトランスミッタは、リモートフランジを介して直接取り付けることができます。位置偏差により、修正可能なゼロシフトが発生します。電子機器のハウジングは 360° まで回転でき、止めネジで任意の位置に固定できます。

ゲージ/絶対圧リモートフランジは、ANSI/DIN 規格に準拠した相手フランジに接続します。このような嵌合フランジには、ソフトガスケットと取り付けボルトとナットが装備されている必要があります（ボルトとナットはユーザーのオプションです）。

キャピラリチューブを備えたゲージ/絶対圧リモートトランスミッタの場合: リモートシールアセンブリがトランスミッタ本体の下に取り付けられている場合、リモートシールアセンブリとトランスミッタ本体の間の最大高低差は 5 m 未満である必要があります。使用圧力が 100 kPa 絶対圧未満の場合は、伝送器本体をリモートシールアセンブリの下に取り付けます。

キャピラリチューブの最小曲げ半径は75mmです。コイル巻きは禁止です！

環境条件

周囲温度
最小値	充填液によって異なります
最大値	85℃
LCDとFKMシール付き	-20～65℃
保管/輸送温度
最小値	充填液によって異なります
最大値	85℃
相対湿度	0～100%
耐衝撃性
加速	50g
期間	11ミリ秒
耐振動性	2g（500Hzまで）
電磁両立性 (EMC)	次のページの表 4「EMC 付録」を参照してください。

プロセス媒体の限界温度
中温：-30～400℃

表3 充填液、使用温度、最低使用圧力の関係
液体を充填する	シリコーンオイル(S)	高温用シリコーンオイル(H)	超高温シリコーンオイル(U)	植物油(V)
密度@25℃	960kg/m3	980kg/m3	1020kg/m3	937kg/m3
動作温度範囲	-30～200℃	-10～350℃	-10～400℃	0～250℃
温度	使用圧力範囲 (絶対kPa)
20℃	>10	>10	>10	>25
100℃	>25	>25	>25	>50
150℃	>50	>50	>50	>75
200℃	>75	>75	>75	>100
250℃		>100	>100	>100
350℃		>100	>100
400℃			>100

注: 上記の温度および圧力範囲を超える値には特別な注意を払う必要があります。これらは次の方法で満たすことができます
特別なデザイン。

アイテム	仕様
伝送器本体圧力制限	最大圧力まで真空にする
リモートフランジ定格圧力	ANSI: 150 psi ～ 600 psi
リモートフランジ定格圧力	DIN：PN1.6MPa～PN10MPa
重量	DN50/2"：約7～10kg
	DN 80/3 インチ: 約。 8～11kg
	DN4インチ：約9～12kg
防爆性能	NEPSI耐炎：Ex dⅡC T6
防爆性能	NEPSI本質安全防爆：Ex iaⅡC T4
許容動作温度	-40℃～65℃

電力と負荷の条件
電源電圧は24Vです
R≤(Us-12V) /Imax kQ 2
ここで、Imax=23mA
最大電源電圧：DC42V
最低電源電圧:12VDC、15VDC(バックライトLCDディスプレイ)
デジタル通信負荷範囲：250~600Q

アイテム	仕様
材質
計量カプセル	ステンレス鋼316L
ダイヤフラム	ステンレス鋼316L, Hastelloy C, Tantalum
プロセスフランジ	ステンレス304
液体を充填する	シリコーンオイル、高温シリコーンオイル、超高温シリコーンオイル、植物油
送信機ハウジング	エポキシコーティングを施したアルミニウム合金
ハウジングガスケット	ニトリルゴム(NBR)
銘板	ステンレス304
電気接続	M20×1.5 ケーブルグランド; 0.5 ～ 2.5 mm² の導体に適した端子
プロセス接続	リモートシールフランジはANSIまたはDIN規格に準拠しています。直接取り付けが可能。寸法図を参照してください
住宅保護クラス	IP67

表 4 EMC 付属書
いいえ。	テスト項目	基本規格	試験条件	パフォーマンスレベル
1	放射性エミッション (エンクロージャ)	GB/T 9254-2008 表 5	30MHz～1000MHz	パス
2	伝導性放射(DC電源ポート)	GB/T 9254-2008 表 1	0.15MHz～30MHz	パス
3	静電気放電 (ESD) 耐性	GB/T 17626.2-2006	4kV(接触)、8kV(空中)	B
4	放射RF電磁界耐性	GB/T 17626.3-2006	10V/m(80MHz～1GHz)	A
5	電源周波数磁界耐性	GB/T 17626.8-2006	30A/分	A
6	電気的高速過渡バースト耐性	GB/T 17626.4-2008	2kV（5/50ns、5kHz）	B
7	サージ耐性	GB/T 17626.5-2008	1kV (ライン間)	B
7	サージ耐性	GB/T 17626.5-2008	2kV (ラインからアース) (1.2us/50us)	B
8	Conducted Disturbance Immunity induced by RF fields	GB/T 17626.6-2008	3V(150KHz～80MHz)	A

注:
(1) Performance Level A: Performance remains within the limits of technical specifications during the test.
(2) 性能レベル B: テスト中に一時的な機能/性能の低下または損失が発生する可能性がありますが、ユニットは自動的に回復します。 The actual operating status and stored data remain unchanged.

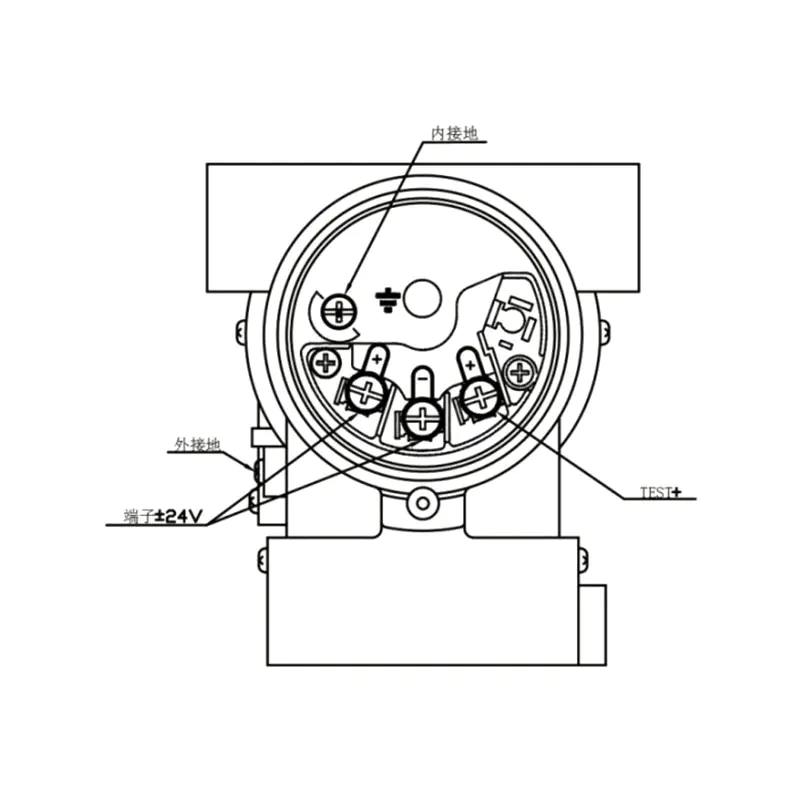

図 6: 電気接続図

注：クイックインターフェース機能は信号端子に相当します。

1 基本形ゲージ・絶対圧リモート発信器 ― フランジ選択
10	基本形ゲージ・絶対圧リモートシールAss'y
1	RN-	直付けタイプ、キャピラリチューブなし
	RS-	キャピラリーチューブ付き
20			プロセス接続	呼び径	シール面の種類	ダイヤフラム・シール面材質
		A	DN50	DIN2501	タイプE DIN2526	ステンレス鋼316L
		B	DN50	DIN2502	タイプE DIN2526	ハステロイC
		C	DN50	DIN2503	タイプE DIN2526	タンタル
		H	DN80	DIN2504	タイプE DIN2526	ステンレス鋼316L
		I	DN80	DIN2505	タイプE DIN2526	ハステロイC
		G	DN80	DIN2506	タイプE DIN2526	タンタル
		D	DN2」	ANSI B 16.5	RF ANSI B16.5	ステンレス鋼316L
		E	DN2」	ANSI B 16.5	RF ANSI B16.5	ハステロイC
		F	DN2」	ANSI B 16.5	RF ANSI B16.5	タンタル
		K	DN3」	ANSI B 16.5	RF ANSI B16.5	ステンレス鋼316L
		L	DN3」	ANSI B 16.5	RF ANSI B16.5	ハステロイC
		M	DN3」	ANSI B 16.5	RF ANSI B16.5	タンタル
		N	DN4」	ANSI B 16.5	RF ANSI B16.5	ステンレス鋼316L
		O	DN4」	ANSI B 16.5	RF ANSI B16.5	ハステロイC
		P	DN4」	ANSI B 16.5	RF ANSI B16.5	タンタル
		Q	DN100	DIN2501	タイプE DIN2526	ステンレス鋼316L
		S	DN100	DIN2501	タイプE DIN2526	ハステロイC
		T	DN100	DIN2501	タイプE DIN2526	タンタル
30				定格圧力	フランジ圧力規格
			1	PN1MPa・4MPa	DIN2501
			2	PN6.4MPa	DIN2501
			3	PN10MPa	DIN2501
			6	150 psi	ANSI B16.5
			7	300psi	ANSI B16.5
			8	600psi	ANSI B16.5
					説明
40				F	フラットタイプ
				H	インサートタイプ SUS316L 差込長50mm
				I	インサートタイプ、ステンレス316L、挿入長さ100mm
				G	インサートタイプ、ステンレス316L、挿入長さ150mm
				L	インサートタイプハステロイC 差込長50mm
				M	インサートタイプハステロイC 挿入長さ100mm
				N	インサートタイプハステロイC 挿入長150mm
				Z	特殊（オーダーメイド）
50						液体を充填する	動作温度範囲
					S	シリコーンオイル	-30～200℃
					H	高温用シリコーンオイル	-10～350℃
					U	超高温シリコーンオイル	-10～400℃
					V	植物油	0～250℃
					F	フッ素オイル	-30～260℃
					L	超低温充填液	-100～100℃
					Z	超高温充填流体	10～600℃
60							毛細管の長さ
						0	キャピラリなし、直付けタイプ
						1	1m
						2	2m
						3	3メートル
						4	4m
						5	5メートル
						6	6メートル
						7	7メートル
						8	8m
						9	9メートル
						10	10メートル
						11	11メートル
						12	12メートル
						…	…
70								キャピラリー部の特徴
							N	なし
							P	PVC保護層付きキャピラリー
80									接液フランジのダイヤフラム面形状
								N	なし
								1	316LにFEP（フッ素化エチレンプロピレン）コーティング（温度≦180℃）
								2	316LにPFA（パーフルオロアルコキシ）コーティング（温度≦260℃）
								3	ダイヤフラムにPTFE膜を貼り付け（フラットタイプのみ）
								4	316LにFEPコート（温度≦180℃）（インサートタイプのみ）
								5	316LにPFAコーティング（温度≦260℃）（インサートタイプのみ）
								6	真空防止処理

内部ダイヤフラムを備えた圧力/絶対圧リモートシールアセンブリの 2 つのオプション [6]
10	内部ダイヤフラム付きリモートシールアセンブリ
	RN-	直付けタイプ、キャピラリなし
	RS-	キャピラリー付き
20			プロセス接続	呼び径	シール面の種類	ダイヤフラム・シール面材質
		U	DN25 DIN 2501	タイプD DN2526	ステンレス鋼316L	ステンレス鋼316L
		V	DN25 DIN 2501	タイプD DN2526	ハステロイC	ハステロイC
		W	DN25 DIN 2501	タイプD DN2526	タンタル	タンタル
		X	DN1" ANSI B 16.5	RF タイプ ANSI B 16.5	ステンレス鋼316L	ステンレス鋼316L
		Y	DN1" ANSI B 16.5	RF タイプ ANSI B 16.5	ハステロイC	ハステロイC
		Z	DN1" ANSI B 16.5	RF タイプ ANSI B 16.5	タンタル	タンタル
30				定格圧力	フランジ標準	ステンレス鋼316L
			1	PN1MPa・4MPa	DIN 2501
			2	PN6.3MPa・10MPa	DIN 2501
			3	PN16MPa	DIN 2501
			4	PN25MPa	DIN 2501
			5	150 psi	ANSI B 16.5
			6	300psi	ANSI B 16.5
			7	600psi	ANSI B 16.5
			8	1500 psi	ANSI B 16.5
40					液体を充填する	温度範囲
				S	シリコーンオイル	-30～200℃
				H	高温用シリコーンオイル	-10～350℃
				V	植物油	0～250℃
				F	フッ素オイル	-30～260℃
50						説明
					1	1m
					2	2m
					3	3メートル
					4	4m
					5	5メートル
					6	6メートル
					…	…
60							説明
						N	なし
						P	PVC保護層付きキャピラリー
70								説明
							N	なし
							3	PTFE膜を貼り付けたダイヤフラム（温度≦200℃）
							6	真空防止処理
80								コード	説明
								1	PTFE（ポリテトラフルオロエチレン）
								2	ステンレス鋼316
								3	ハステロイC
								4	タンタル

注6：ダイヤフラム内蔵機器の圧力・真空用リモート伝送シールを選択する場合は、XG3051Tゲージ・真空伝送器の選定を完了させてから、XG3051Tオプション表の40行目からオプションRを選択してください。

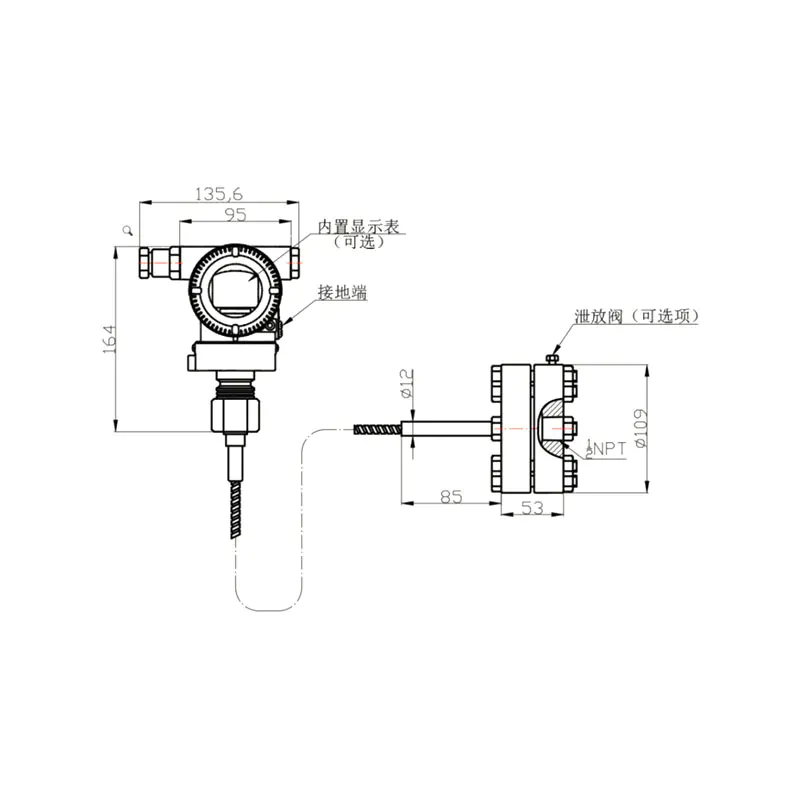

3 ねじ込みゲージ/絶対圧リモートシールアセンブリの選択 [10]
10		ねじ込み式ゲージ/絶対圧リモートシールアセンブリ
	RTW-	キャピラリー付き
20			説明
		U	ステンレス鋼316L
		V	ハステロイC
		W	タンタル
30				フラッシング・ベントホール
			1	なし
			0	穴あり
40					液体を充填する	温度範囲
				S	シリコーンオイル	-30～200℃
				H	高温用シリコーンオイル	-10～350℃
				U	超高温シリコーンオイル	-10～400℃
				V	植物油	0～250℃
				F	フッ素オイル	-30～260℃
				L	超低温充填液	-100～100℃
				Z	超高温充填流体	10～600℃
50						説明
					1	1m
					2	2m
					3	3メートル
					4	4m
					5	5メートル
					6	6メートル
50					8	8m
					…	…
							キャピラリー部の特徴
60						N	なし
						P	PVC保護層付きキャピラリー
70								接液フランジダイヤフラム面形状
							N	なし
							P	真空防止処理

注10：ねじ込み式リモコンフランジシール装置を選定する場合は、XG3051Tゲージ圧・絶対圧伝送器本体部の選定を完了させてから、XG3051Tオプション表40行目のリモート伝送のオプションRを選択してください。

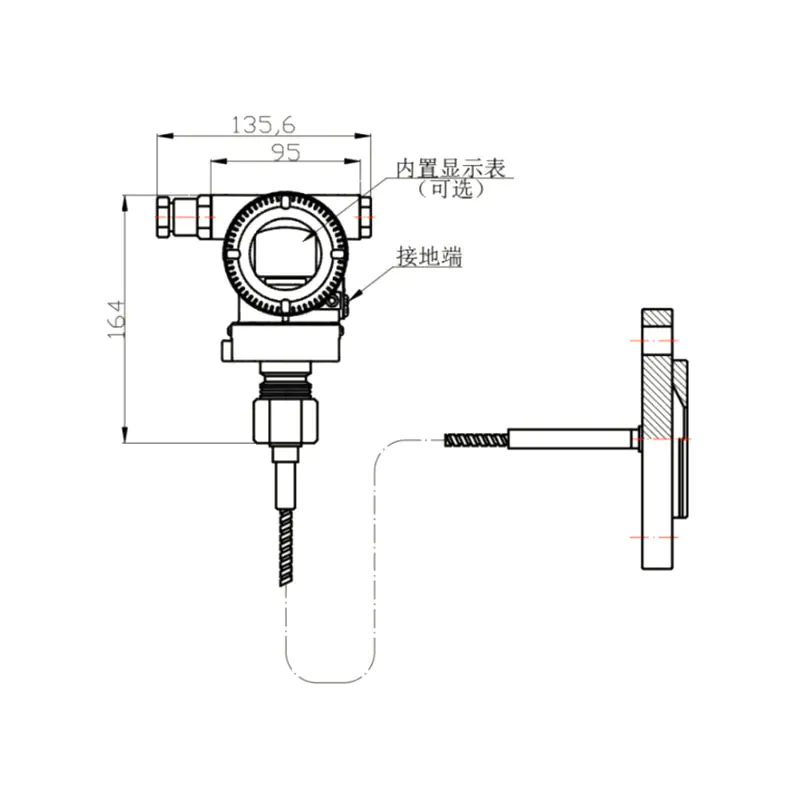

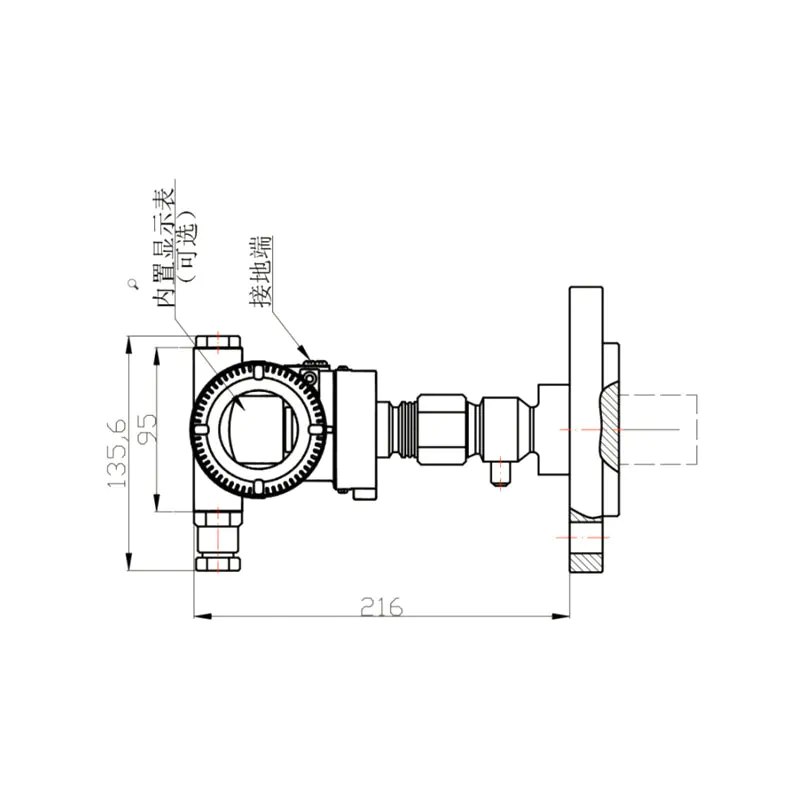

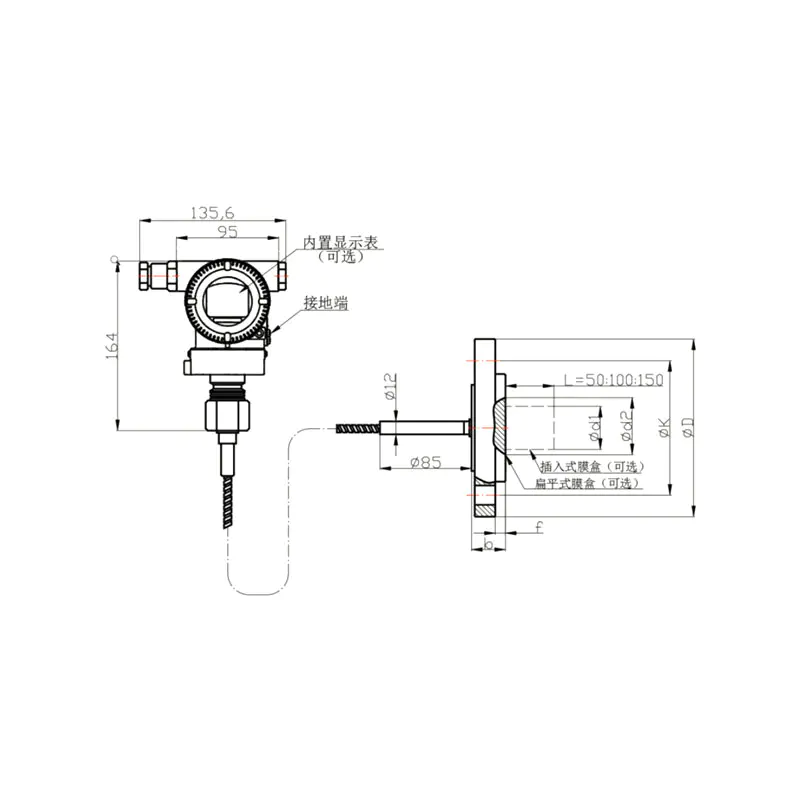

図1.ベーシックタイプリモートシール装置図（RSタイプ）	図2 基本形遠隔シール装置直付図（RN型）

呼び径	定格圧力	ΦD	ΦK	Φd1（挿入）	Φd2(平坦)	Φd3	t	b	ボルト(個数)	ボルト（ネジ）
DN50(シール面 DIN 2526-E、フランジ DIN 2501)	PN1.6/4MPa	165	125	48.3	57	102	3⁺⁰・⁵	20	4	M16

	PN6.4MPa	185	135	48.3	57	102	3⁺⁰・⁵	26	4	M20
	PN10MPa	195	145	48.3	57	102	3⁺⁰・⁵	28	4	M20
DN80(シール面 DIN 2526-E、フランジ DIN 2501)	PN1.6/4MPa	200	160	76	75	138	3⁺⁰・⁵	24	8	M16

	PN6.4MPa	215	170	76	75	138	3⁺⁰・⁵	28	8	M20
	PN10MPa	230	180	76	75	138	3⁺⁰・⁵	32	8	M24
DN2"(ANSI B16.5 RF)	150psi	152.4	120.6	48.3	57	92.1	3⁺⁰・⁵	17.4	4	M18

	300psi	165.1	127	48.3	57	92.1	3⁺⁰・⁵	20.6	8	M18
	600psi	165.1	127	48.3	57	92.1	6.35	31.75	8	M18
DN3"(ANSI B16.5 RF)	150psi	190.5	152.4	76	75	127	3⁺⁰・⁵	22.2	4	M16

	300psi	209.5	168.3	76	75	127	3⁺⁰・⁵	27	8	M20
	600psi	209.5	168.3	76	75	127	6.35	38.05	8	M20
DN4"(ANSI B16.5 RF)	150psi	229	191	89	89	157	3⁺⁰・⁵	30	8	M18

	300psi	255	200	89	89	157	3⁺⁰・⁵	32	8	M18

注：ユーザーはオプションでボルトとナットを取り付けることができます。

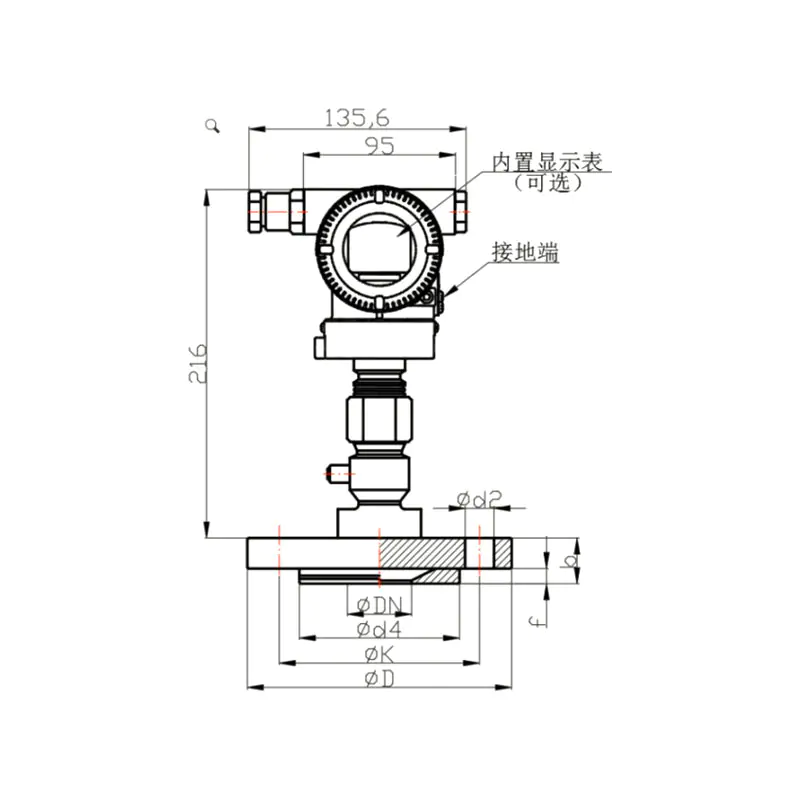

図 3: 内部ダイヤフラムを備えたリモートシーリングデバイス (US タイプ)	図4 ダイヤフラム内蔵リモコンシール装置（UN型）の直接取付図	図5：ねじ取付型リモコンシール装置図（RTW型）

表 6 DIN 2501 接続用の内部ダイヤフラムを備えたリモートシールアセンブリの構造寸法
DN	PN	寸法、mm								重量（kg）
DN	PN	D	K	d4	b	f	H	d2	G2	重量（kg）
25	1MPa・4MPa	115	85	68	22	2	–	14	–	1.5
25	6.3MPa・10MPa	140	100	68	24	2	52	–	4×M16	3.2
	16MPa	140	100	68	24	2	52	–	4×M16	3.6
	25MPa	150	105	68	28	2	96	–	4×M20	4

表 7 ANSI B 16.5 接続用の内部ダイヤフラムを備えたリモートシールアセンブリの構造寸法
DN	psi	寸法、mm							G₂ UNC	重量(kg)
DN	psi	D	K	d2	d4	b	f	H	G₂ UNC	重量(kg)
1"	150	110	79.5	16	51	22	2	–	–	1.4
1"	300	125	89	20	51	22	2	–	–	1.7
1"	600	125	89	–	51	25	7	53	4×5/8インチ	3.6
1"	1500	150	101.5	–	51	36	7	64	4×7/8"	4
