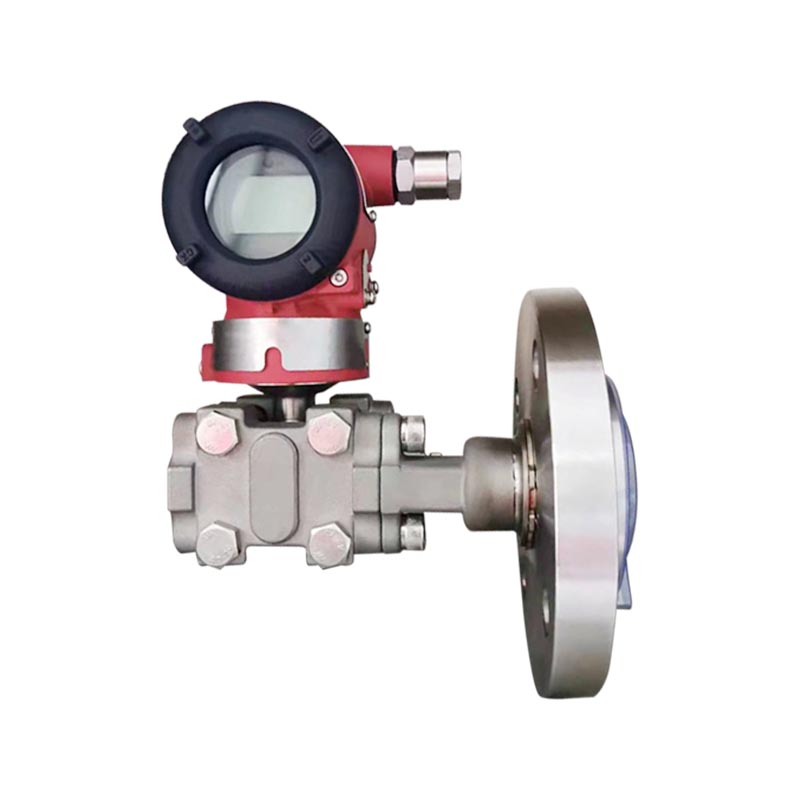

XG3051LT 差圧液面発信器

製品紹介:
XG3051LT は、3051 シリーズ シングル フランジ リモート差圧液面発信器です。静電容量センシングの原理に基づいて、フランジ分離ダイヤフラムが測定媒体に直接接触し、液面によって生成された静圧差を 4 ～ 20mA の HART デジタル信号出力に変換します。これは、高粘度、容易な結晶化、容易な沈降、および強い腐食媒体の液体レベル測定の問題を解決するために特に使用され、圧力パイプの必要性を排除し、パイプラインの閉塞を回避します。

アプリケーション業界:
1. 石油化学産業: 反応容器、貯蔵タンク、粘性材料、結晶化しやすい媒体、および二相界面内の液面レベルの測定。
2. 水処理環境保護: 下水タンク、化学薬品貯蔵タンク、汚泥タンク、浮遊物質媒体の液面レベルの監視。
3. 製薬産業: 反応タンク、成分タンク、腐食性の高い薬剤、および衛生タンクの液面。
4. 食品および飲料: ソースやシロップなどの高粘度材料は、オプションのサニタリーフランジ構造を備えたタンクに保管できます。

お問い合わせ
前へV：前の記事はありません次へ：XG3051DP 差圧発信器
よくある質問 プロセス接続手順 入力 出力 応答時間 一般条件 電気接続 型式・仕様コード表

Q1: XG3051LTとXG3051DPの違いは何ですか?
A: XG3051DP は、外部圧力導管を必要とする一般的な差圧トランスミッタです。 XG3051LTは、隔離フランジダイヤフラムを備えた圧力配管不要の片フランジリモート液面伝送タイプです。粘性、結晶質、詰まりやすい媒体の液体レベルの測定には適していますが、流量測定には適していません。

Q2：液面計測が不正確で変動が大きい原因は何ですか？
A: ① フランジダイヤフラムは材料の堆積とスケールで覆われています。 ② シリコーンオイル充填システムが過熱して負圧になり、シリコーンオイルが蒸発します。 ③ 範囲移行設定エラー; ④ タンク培地の密度が変化した。フランジダイヤフラムの動作状態の確認を優先し、ゼロ点、レンジの再校正を行ってください。

Q3: プラグインダイヤフラムとフラットフランジはどのように選択すればよいですか?
A: メディアは沈降して壁に垂れ下がる傾向があります。膜がタンク壁の沈殿物で覆われないように、挿入可能な膜を選択してください。培地は清浄で沈殿物がなく、平らなフランジを選択できます。

Q4: 316L フィルムを直接使用できないメディアは何ですか?
A: 高塩化物イオン媒体、強酸および強アルカリ、および強い腐食の条件下では、316L は腐食するため、ハステロイ C、モネル、またはタンタル フィルム シートの選択が必要です。高温での作業条件では、充填流体の耐熱レベルを確認する必要があります。

低圧側プロセス接続手順

1/2-NPT ステンレス鋼楕円フランジ (コード 1) 100016 1. 圧力室フランジ
2. Oリングシール
3. NPT 1/2 楕円フランジ接続
4. ボルト
M20x1.5 ステンレス鋼 T コネクタ (コード 2) 100007 1. 圧力室フランジ
2. M20×1.5 T形おねじ継手
3. ボルト
4.Oリング
5. M20×1.5ナット
6. 圧力導入管

測定パラメータ: 差圧、液面

測定範囲
下限値 -100% URL から (連続的に調整可能)
上限値 最大 100% URL (継続的に調整可能)
表 1 — 範囲コードと範囲の関係
範囲コード 最小範囲 最大範囲 定格圧力(最大)
B 1kPa 6kPa レベルフランジの定格圧力
C 4kPa 40kPa
D 25kPa 250kPa
E 200kPa 2MPa
表2 レベルフランジの定格圧力
レベルフランジタイプ 呼び径 最小範囲
シングルリモートシール デュアルリモートシール
フラットタイプ DN50/2インチ 10kPa 10kPa
フラットタイプ DN80/3インチ 6kPa 1kPa
フラットタイプ DN4" 6kPa 1kPa
挿入型 DN50/2インチ 16kPa 16kPa
挿入型 DN80/2インチ 6kPa 1kPa
挿入型 DN4" 6kPa 1kPa

差圧レベル発信器の最小スパンは、表 1 および表 2 の最小スパンのうち大きい方の値とし、調整スパンはこの最小スパン以上でなければなりません。
レベル発信器の最大スパンは、発信器本体の最大スパンとレベルフランジの定格圧力の小さい方の値となります。

出力信号
2 線、4 ～ 20 mA DC HART 出力、デジタル通信。 HART プロトコルは 4 ～ 20 mA DC 信号に重畳されます。
出力信号制限: Imin = 3.9 mA、Imax = 20.5 mA

警報電流（設定可能モード）
低アラームモード (最小) 3.7mA
高警報モード(最大) 21mA
アラームなしモード (ホールド) 故障前の有効な現在値を保持します
警報電流の標準設定値 高警報モード


アンプコンポーネントの減衰定数は 0.1 s です。センサーとレベル フランジの時定数は、センサー スパン、ターンダウン比、毛細管の長さ、充填液の粘度に応じて 0.2 ～ 2 秒の範囲になります。
追加の調整可能な時定数: 0.1 ~ 60 s.

レベルフランジ発信器は任意の位置に直接取り付けることができます。
プロセスフランジの軸を垂直に保つことが最適な設置条件です。位置ずれがあると、修正可能なゼロ シフトが発生します。電子機器のハウジングは 360° まで回転でき、止めネジで任意の位置に固定できます。

環境条件

周囲温度
最小値 充填液によって異なります
最大値 85℃
ローカル表示とFKMシール付き −20〜65℃
保管・輸送温度
最小値 充填液によって異なります
最大値 85℃
相対湿度 0～100%
耐衝撃性
加速 50g
期間 11ミリ秒
耐振動性 2g（500Hzまで）
EMC (電磁両立性) 表 3「EMC 付録」を参照してください。

プロセス媒体の限界温度
中温：-30～180℃

中温限界 −30〜180℃
トランスミッタ本体の圧力制限 絶対圧3.5kPaから定格圧力まで。過圧保護は、トランスミッターの両側に同時に適用され、定格圧力の 1.5 倍に達することがあります。
レベルフランジ定格圧力
ANSI規格 150 psi ～ 600 psi
DIN規格 PN1.6MPa～PN10MPa
片側過負荷制限 低圧側：伝送器本体の定格圧力。高圧側：レベルフランジの定格圧力。修正可能なゼロドリフトが発生する可能性があります。
重量 DN50/2"：約7～10kg
DN 80/3 インチ: 約。 8～11kg
DN4インチ：約9～12kg
防爆
NEPSI 耐圧防爆認定 Ex dⅡC T6
NEPSI 本質安全防爆認証 Ex iaⅡC T4
許容動作温度 −40℃〜65℃

電源と負荷の条件
供給電圧 24V
式をロードする R ≤ (Us − 12 V)/Imax kΩ (Imax = 23 mA)
最大。供給電圧 DC42V
分。供給電圧 DC12V; DC15V（バックライト付きLCDディスプレイ用）
デジタル通信負荷範囲 230～600Ω
材料
計量カプセル 316L ステンレス鋼
ダイヤフラム 316L ステンレス鋼, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
プロセスフランジ 304 ステンレス鋼
液体を充填する シリコーンオイル、植物油
ガスケット ニトリルゴム(NBR)、フッ素エラストマー(FKM)、PTFE
送信機ハウジング 表面にエポキシコーティングを施したアルミニウム合金
ハウジングシール ニトリルゴム(NBR)
銘板 304 ステンレス鋼
電気接続 M20×1.5ケーブルグランド。 0.5 ～ 2.5 mm²の導体に適した端子
プロセス接続 トランスミッタの低圧側: UNF 7/16" 雌ねじ。高圧側のレベル フランジは ANSI または DIN 規格に準拠しています。直接取り付けも可能です。寸法図を参照してください。
エンクロージャ保護評価 IP67

表 3 EMC 付録
いいえ。 テスト項目 基本規格 試験条件 パフォーマンスレベル
1 放射性エミッション (エンクロージャ) GB/T 9254-2008 表 5 30MHz～1000MHz パス
2 伝導性放射(DC電源ポート) GB/T 9254-2008 表 1 0.15MHz～30MHz パス
3 静電気放電 (ESD) 耐性 GB/T 17626.2-2006 4kV（接触） 8kV（空気） B
4 放射RF電磁界耐性 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A
5 電源周波数磁界耐性 GB/T 17626.8-2006 30A/分 A
6 電気的高速過渡現象/バースト耐性 GB/T 17626.4-2008 2kV（5/50ns、5kHz） B
7 サージ耐性 GB/T 17626.5-2008 1 kV (ライン対ライン)2 kV (ライン対アース) (1.2 us/50 us) B
8 RF フィールドによって引き起こされる伝導妨害イミュニティ GB/T 17626.6-2008 3V(150kHz～80MHz) A

注:
(1) 性能レベル A: テスト中、性能は技術仕様の範囲内で正常なままです。
(2) 性能レベル B: テスト中に一時的に機能や性能が低下または失われることがありますが、自動的に回復します。実際の動作状況、保存されているデータなどは変わりません。

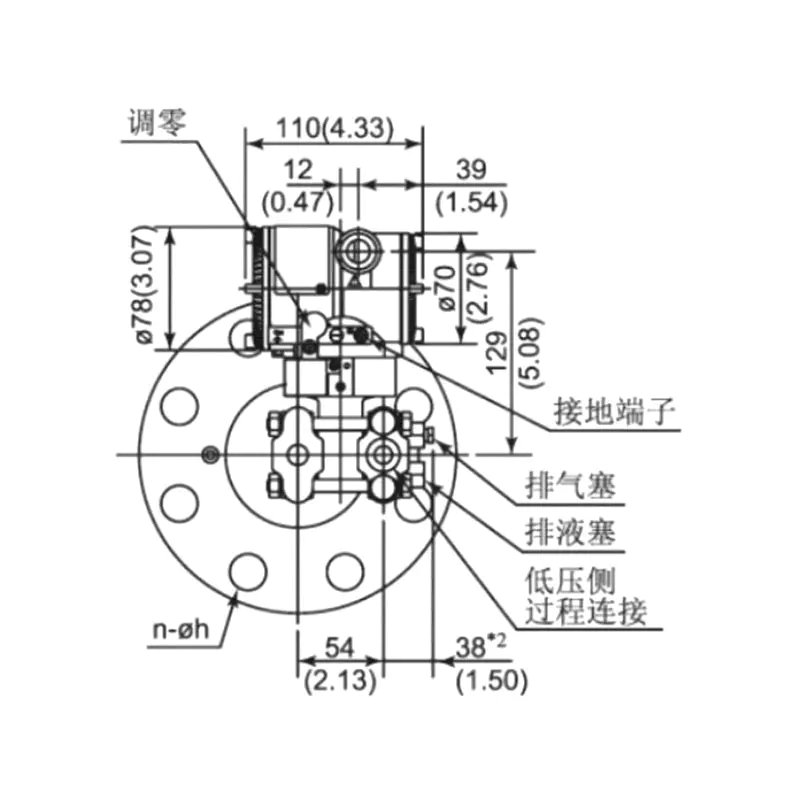

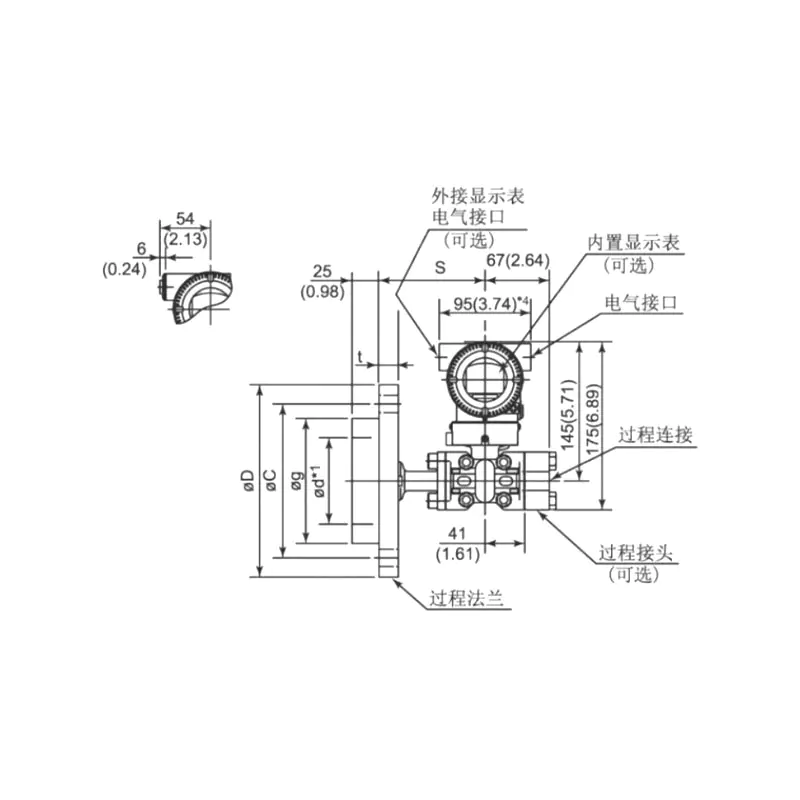

寸法

フラットフランジ フラットフランジ
100011 100002

表4 レベルフランジの寸法図
呼び径 定格圧力 ΦD ΦC Φd1※1（インサートタイプ） Φg t ボルト
数量 スレッド
DN 50 (シール面 DIN 2526 タイプ E) (フランジ DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN6.4MPa 180 135 48.3 102 26 4 M20
PN10MPa 195 145 48.3 102 28 4 M20
DN 80 (シール面 DIN 2526 タイプ E)(フランジ DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN6.4MPa 215 170 76 138 28 8 M20
PN10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF タイプ) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF タイプ) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF タイプ) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

注: ユーザーはオプションでボルトとナットを取り付けることができます。

図 5: 電気接続図
100025

注：クイックインターフェース機能は信号端子に相当します。

XG3051 差圧レベル発信器フランジ部品選択コード
1 液体密閉アセンブリ
LT レベルフランジ、キャピラリーチューブなし、⊕側
2 範囲
2 0～100Pa～1kPa（0～10～100mmH₂O）/（0～1～10mbar）
3 0～200Pa～6kPa (0～20～600mmH₂O) / (0～2～60mbar)
4 0～400Pa～40kPa (0～40～4000mmH₂O) / (0～20～400mbar)
5 0～2.5kPa～250kPa (0～0.25～25mH₂O) / (0～25～2500mbar)
6 0～30kPa～3MPa (0～2～200mH₂O) / (0～0.3～30bar)
7 0～140kPa～14MPa (0～3～300mH₂O) / (0～1.4～140bar)
3 プロセス接続 呼び径 シールタイプ ダイヤフラム・シール面材質
A DN50 DIN 2501 DIN2501 タイプE DN2526 316L ステンレス鋼
B DN50 DIN 2501 DIN2502 タイプE DN2526 ハステロイC
C DN50 DIN 2501 DIN2503 タイプE DN2526 タンタル
H DN80 DIN 2501 DIN2504 タイプE DN2526 316L ステンレス鋼
I DN80 DIN 2501 DIN2505 タイプE DN2526 ハステロイC
G DN80 DIN 2501 DIN2506 タイプE DN2526 タンタル
D DN2" ANSI B 16.5 ANSI B 16.5 RF タイプ ANSI B 16.5 316L ステンレス鋼
E DN2" ANSI B 16.5 ANSI B 16.6 RF タイプ ANSI B 16.5 ハステロイC
F DN2" ANSI B 16.5 ANSI B 16.7 RF タイプ ANSI B 16.5 タンタル
K DN3" ANSI B 16.5 ANSI B 16.8 RF タイプ ANSI B 16.5 316L ステンレス鋼
L DN3" ANSI B 16.5 ANSI B 16.9 RF タイプ ANSI B 16.5 ハステロイC
M DN3" ANSI B 16.5 ANSI B 16.10 RF タイプ ANSI B 16.5 タンタル
N DN4" ANSI B 16.5 ANSI B 16.11 RF タイプ ANSI B 16.5 316L ステンレス鋼
O DN4" ANSI B 16.5 ANSI B 16.12 RF タイプ ANSI B 16.5 ハステロイC
P DN4" ANSI B 16.5 ANSI B 16.13 RF タイプ ANSI B 16.5 タンタル
Z 特別なカスタマイズ
4 定格圧力/圧力クラス フランジ圧力規格
1 PN 1MPa/4MPa DIN 2501
2 PN6.4MPa DIN 2501
3 PN10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (DN4" ANSI B 16.5 を除く)
5 接続タイプ
F フラットタイプ
H インサートタイプ、316Lステンレス鋼 挿入長さ50mm
I インサートタイプ、316Lステンレス鋼 挿入長さ100mm
G インサートタイプ、316Lステンレス鋼 挿入長さ150mm
L インサートタイプ ハステロイC 挿入長さ50mm
M インサートタイプ ハステロイC 挿入長さ100mm
N インサートタイプ ハステロイC 挿入長さ150mm
Z 特別なカスタマイズ
6 充填液 温度範囲
W 低温シリコーンオイル −65〜145℃
S 常温シリコーンオイル −30〜200℃
H 高温用シリコーンオイル −10〜350℃
U 超高温シリコーンオイル 0～415℃
V 植物油 0～250℃
F フッ素オイル −30〜260℃
7 接液フランジダイヤフラム面の構成
N なし
1 FEP (フッ素化エチレンプロピレン) でコーティングされた 316L、温度 ≤180°C
2 316L PFA (パーフルオロアルコキシ) でコーティング、温度 ≤ 260°C
3 PTFEフィルム（四フッ化エチレンフィルム）をラミネートしたダイヤフラム[2]、温度≦200℃（インサートタイプには適用されません）
4 FEP (フッ素化エチレンプロピレン) でコーティングされた 316L、温度 ≤180°C (Insert type only)
5 316L PFA (パーフルオロアルコキシ) でコーティング、温度 ≤ 260°C (Insert type only)
6 316L金メッキ
7 316L ルビーメッキ
8 真空防止処理

関連商品
