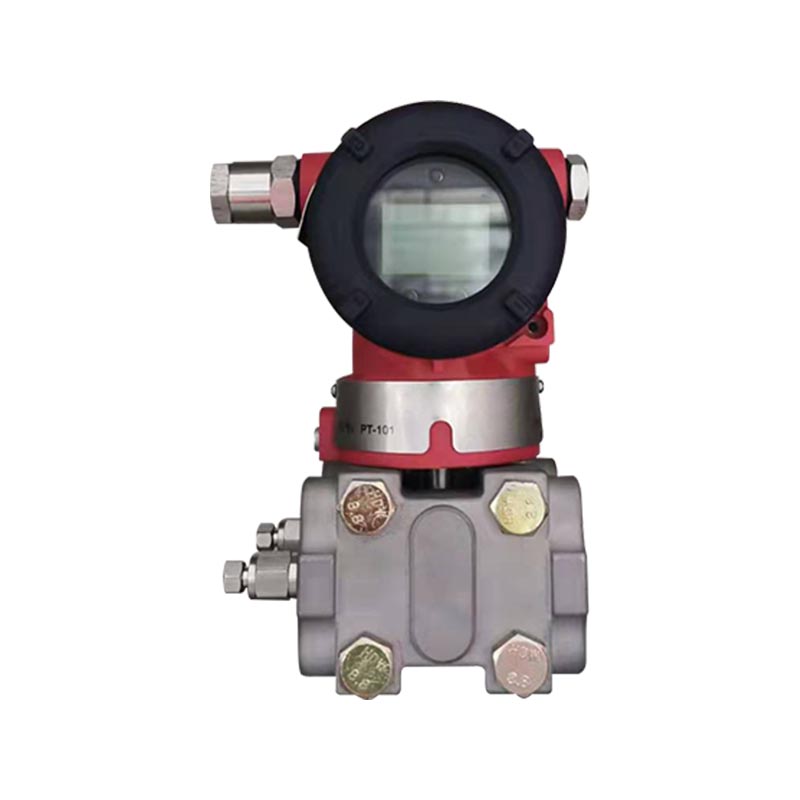

XG3051DP 差圧発信器

製品紹介:
XG3051DPは国産の3051シリーズ静電容量式インテリジェント差圧トランスミッタに属し、静電容量センシングの原理を採用して被測定媒体の圧力差を4-20mAのHART標準信号に変換します。差圧、液面、流量、密閉容器の液面、パイプラインの圧力差などのプロセスパラメータの測定に使用できます。DCS および PLC 制御システムで広く使用されています。

アプリケーション業界:
1.石油化学産業：反応ケトルの液面、パイプラインの流量、フィルターの差圧、タンクの液面、防爆条件で広く使用されています。
2. 電力産業: 発電所のボイラーとタービン システム、蒸気と水の流量、炉の負圧、コンテナの液面、フィルターの差圧の監視。
3. 水処理/環境保護: 下水および浄水プロセス、タンクレベル、パイプライン流量、フィルター圧力差。
4. 冶金産業: 製錬プロセスにおける流体圧力差、媒体液面、およびプロセスパイプライン流量の測定。
5. 製紙産業: パルプ液面、フィルター差圧、プロセス流量測定。

お問い合わせ
前へV：XG3051LT 差圧液面発信器次へ：XG3051DP 差圧リモート発信器
よくある質問 性能仕様 機能仕様 インストール プロセス接続手順 電気接続 型式・仕様コード表 物理仕様

Q1: XG3051DP はどのようなパラメータを測定できますか?
A： コア部で差圧を計測する差圧発信器です。差圧変換により、パイプラインの流量、密閉容器の液面、フィルター前後の圧力差、炉の負圧を測定できます。絶対圧力を直接測定することはできません。流量を測定する場合、HART 平方根機能を有効にして流量信号を出力できます。

Q2: 送信機の出力信号が不正確でゼロドリフトが大きい原因は何ですか?
A: 正負圧パイプに漏れ、詰まり、液体の蓄積があります。 ②範囲移行設定エラー; ③環境温度の急激な変化。 ④ メンブレンに過圧衝撃が加わる。導圧配管のチェックを優先し、HART コントローラーを使用してゼロとレンジを再校正します。

Q3：XG3051DPの2線配線時の注意点は何ですか？
A: DC24V 2 線式システムを採用し、正負の信号線を区別せず、最大回路負荷は 500 Ω を超えません。 HART 通信には、250 Ω 抵抗と直列に接続された回路が必要です。防爆環境での配線は防爆仕様に厳密に従い、筐体の接地を確実に行ってください。

Q4: 316L 以外のメンブレンの交換が必要な動作条件は何ですか?
A: 試験媒体は腐食性の高い媒体（強酸、強アルカリ、塩化物イオン含有量が多い）です。316L は腐食します。ハステロイ C、モネル、またはタンタル フィルム シートを選択する必要があります。食品および医薬品の衛生条件には、カスタマイズされた衛生膜構造が必要です。

レンジ調整の基準精度
(ゼロベースの直線性、ヒステリシス、再現性を含む)±0.075%
TD＞10 (TD = 最大スパン / 調整スパン) の場合、精度は±(0.0075 × TD)%となります。
開平出力の精度は、上記の線形基準精度の 1.5 倍です。

周囲温度の影響

スパンコード -20℃～65℃までのトータル効果
A ±(0.45×TD0.25)%×スパン
B ±(0.30×TD0.20)%×スパン
C/D/E ±(0.20×TD0.10)%×スパン
スパンコード -40℃～-20℃、65℃～85℃のトータル効果
A ±(0.45×TD0.25)%×スパン
B ±(0.30×TD0.20)%×スパン
C/D/E ±(0.20×TD0.10)%×スパン
範囲外の影響 ±0.075%×スパン

静圧効果

スパンコード 効果量
A ±(0.15%URL 0.10%スパン) / 4MPa
B ±(0.10%URL 0.075%スパン) / 16MPa
C/D/E ±(0.05%URL 0.05%スパン) / 16MPa

過圧効果

スパンコード 効果量
A ±0.2%×スパン/4MPa
B ±0.2%×スパン/16MPa
C/D/E ±0.1%×スパン/16MPa

長期安定性

スパンコード 効果量
A ±0.5% × スパン/年
B ±0.2% × スパン/年
C/D/E ±0.1% × スパン/年

電源の影響: ±0.001% /10V (12 ～ 42 V DC)、無視できます。

範囲と制限
スパンコード アイテム kPa ミリバール
A スパン 0.1～1 1～10
範囲 −1〜1 −10〜10
B スパン 0.2～6 2～60
範囲 −6〜6 −60〜60
C スパン 0.4～40 4～400
範囲 −40〜40 −400〜400
D スパン 2.5～250 25～2500
範囲 −250〜250 −2500〜2500
E スパン 20～2000年 0.2～20bar
範囲 −500〜2000 −5〜20bar
パラメータ 仕様
範囲 Limits 上下限範囲内で自由に調整可能です。パフォーマンスを最適化するために、可能な限り低いターンダウン比を持つスパン コードを選択することをお勧めします。
ゼロ設定 ゼロとスパンは、次の条件を満たす場合に限り、測定範囲内の任意の値に調整できます。 校正されたスパン ≧ 最小スパン
取り付け位置の影響 ダイアフラムに平行な取り付け位置の変更により、ゼロドリフトが発生しません。位置がダイアフラム表面に対して 90°を超えて変化すると、<0.4 kPa 以内のゼロ オフセットが発生します (ゼロ調整によって修正可能)。スパン効果なし。
出力 2 線、4 ～ 20 mA DC、オプションの HART デジタル通信。
リニア出力または開平出力を選択可能。
出力 signal limits: Imin = 3.9 mA, Imax = 20.5 mA
警報電流 低アラームモード (最小): 3.7 mA
高警報モード (最大): 21 mA
無警報モード (ホールド): 故障前の有効な電流を保持します。
デフォルト: 高警報モード
応答時間 アンプユニットのダンピング定数：0.1秒、センサー時定数: 0.1~2 s (スパンとターンダウンに依存)。
追加の調整可能な時定数: 0.1 ～ 60 秒。
非線形出力効果 (平方根など) は関数に依存し、計算できます。
ウォームアップ時間 < 15 秒
周囲温度 −40〜85℃
−20〜65℃（LCD、フッ素ゴムOリング付）
保管/輸送温度 −50〜85℃； −40〜85℃（LCD表示あり）
使用圧力 定格使用圧力：16MPa/25MPa/40MPa（3定格）
静圧限界 絶対圧3.5kPaから定格圧力まで。耐圧力は伝送器の両側に同時に加えられる定格圧力の1.5倍まで可能です。
単方向過負荷制限 定格圧力までの一方向過負荷
電磁両立性 (EMC) 次のページの電磁両立性に関する付録表を参照してください

電源と負荷の条件
電源電圧 24 V、R ≤ (Us − 12 V) / Imax kΩ
(Imax = 23 mAの場合)
最大電源電圧 DC42V
最低電源電圧 DC12V; DC15V（バックライト付きLCD付き）
デジタル通信負荷範囲 250～600Ω

電気接続
M20×1.5 ケーブルグランド; 0.5 ～ 2.5 mm² の導体に適した端子台。

プロセス接続
プロセス接続フランジの 2 つの端面には、NPT 1/4 および M10 雌ねじが切られています。

転送フランジを使用しない一方的な転送のためのプロセス接続手順

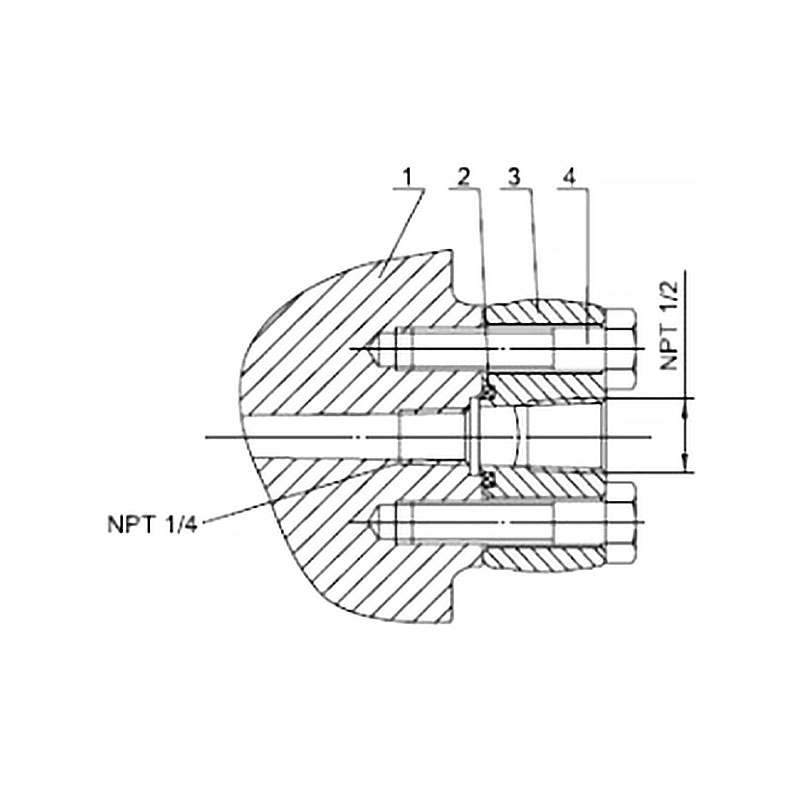

1/2-NPT ステンレス鋼楕円フランジ (コード 1) 100016 1. 圧力室フランジ
2. Oリングシール
3. NPT 1/2 楕円フランジ接続
4. ボルト

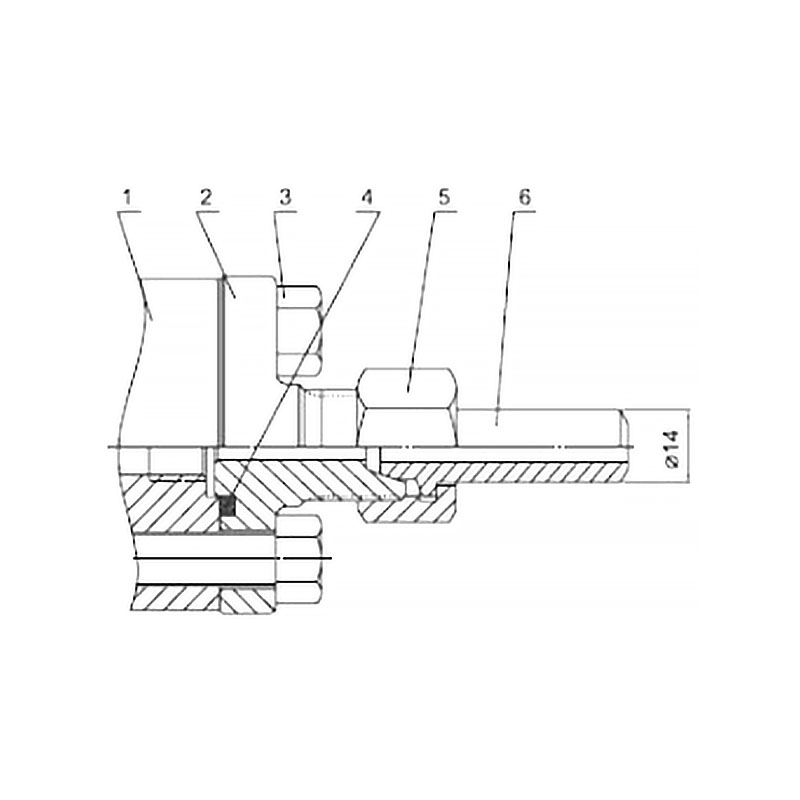

M20x1.5 ステンレス鋼 T コネクタ (コード 2) 100007 1. 圧力室フランジ
2. M20×1.5 T形おねじ継手
3. ボルト
4.Oリング
5. M20×1.5ナット
6. 圧力導入管

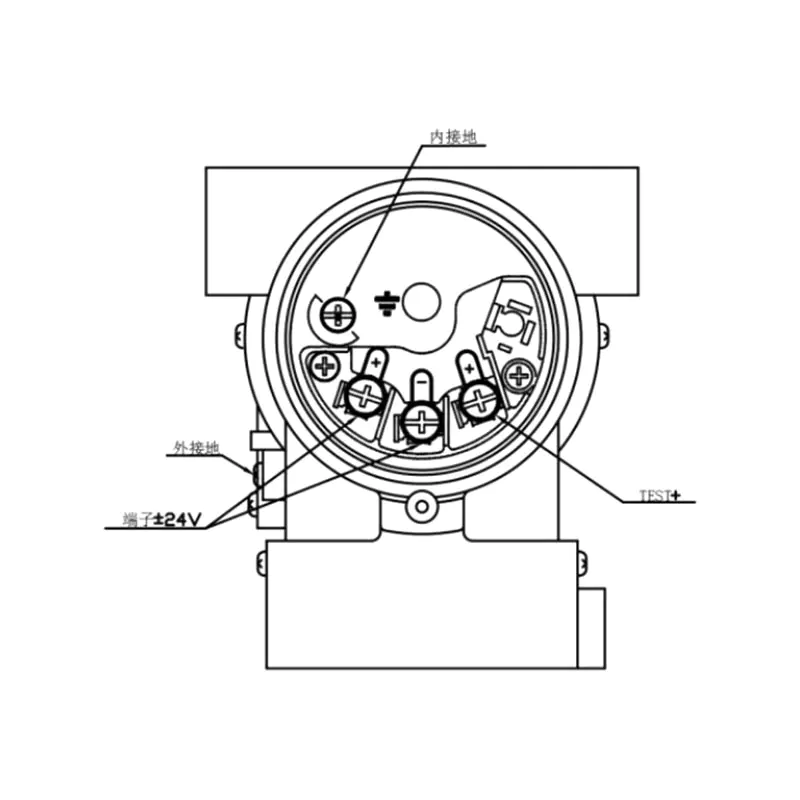

図 5: 電気接続図
100025

注：クイックインターフェース機能は信号端子に相当します。

差圧発信器機種選定 XG3051DP-
精度 出力
1 B 基本誤差 ±0.05% 4～20mA（HART通信あり）
C 基本誤差 ±0.075% 4～20mA（HART通信あり）
D 基本誤差±0.1% 4～20mA（HART通信あり）
N 4～20mAアナログ出力
2 2 0～100Pa～1kPa (0-10～100mmH₂O) / (0-1～10mbar)
3 0～200Pa～6kPa（0～20～600mmH₂O）/（0～2～60mbar）
4 0-400Pa ～ 40kPa (0-40 ～ 4000 mmH₂O) / (0-20 ～ 400mbar)
5 0～2.5kPa～250kPa（0～0.25～25mH₂O）/（0～25～2500mbar）
6 0～30kPa～3MPa (0-2～200mH₂O) / (0-0.3～30bar)
7 0～140kPa ～ 14MPa (0-3 ～ 300 mH₂O) / (0-1.4 ～ 140bar)
3 ダイヤフラム材質 液体を充填する
A 316L ステンレス鋼 シリコーンオイル
B 316L ステンレス鋼 フッ素オイル
C ハステロイC シリコーンオイル
D ハステロイC フッ素オイル
E 金メッキ316Lステンレススチール シリコーンオイル
F 金メッキ316Lステンレススチール フッ素オイル
G FEP コーティングされた 316L ステンレス鋼 シリコーンオイル
T タンタル シリコーンオイル
4 定格使用圧力
0 0.2MPa（Aレンジのみ）
7 7MPa（Aレンジのみ）
1 16MPa
2 25MPa
3 40MPa
5 プロセス接続
N 1/4 インチ NPT および M10 ネジ穴 ブリードバルブなし
B 1/4 インチ NPT および M10 ネジ穴 ブリードバルブはフランジの後端面に取り付けられています
U 1/4 インチ NPT および M10 ネジ穴 ブリードバルブはフランジの上側に取り付けられています
D 1/4 インチ NPT および M10 ネジ穴 ブリードバルブはフランジの下側に取り付けられています
V 1/4 インチ NPT および M10 ネジ穴 垂直取付フランジ（ブリードバルブ付）
6 接液部シール材質
N ニトリルブタジエンゴム(NBR)
F フッ素エラストマー(FKM)
P ポリテトラフルオロエチレン(PTFE)
7 ハウジング材質
A ポリウレタンコーティングを施したアルミニウム (1/2-14NPT ケーブル差込口)
B アルミニウムにポリウレタンコーティングを施したもの（M20*1.5ケーブル差込口）
C ステンレス鋼 (1/2-14NPT ケーブル差込口)
D ステンレス鋼 (M20*1.5 ケーブル差込口)
8 特別な機能
N なし
F 平方根出力
P 雷保護機能
O オイルフリー処理（酸素サービス、オイルフリー充填液、FKMシール、< 6 MPa、< 60℃）
9 取付金具
N なし
1 パイプマウントフラットブラケット（炭素鋼、スプレー塗装）
2 パイプマウントベントブラケット（炭素鋼、スプレー塗装）
3 パイプ取付用平金具（ステンレス製）
4 パイプマウントベントブラケット（ステンレス製）
10 プロセス接続 Accessories
N なし
1 1/2 インチ NPT 雌ねじステンレス鋼楕円フランジ
2 M20×1.5おねじステンレス鋼ティーコネクタ
3 M20×1.5おねじ溶接コネクタ
11 液晶ディスプレイ
N 表示なし
2 LCDバックライト表示（-30℃）
3 OLEDディスプレイ（-40℃）
12 防爆処理
N なし
A 本質安全防爆、NEPSI
D 耐圧防爆、NEPSI（耐圧防爆ケーブルグランドを除く）
13 追加オプション
D 耐圧防爆ケーブルエントリー装置
E 安全性を高めたケーブル挿入装置
V 低電圧バージョン
T 雷保護モジュール
P オイルフリー脱脂
Q 工場テストレポート付き
アイテム 説明
材質
計量カプセル ステンレス鋼316L
ダイヤフラム ステンレス鋼316L, Hastelloy C
プロセスフランジ ステンレス304
ナットとボルト ステンレス(A4)
液体を充填する シリコーンオイル
シール・ガスケット NBR(ニトリルブタジエンゴム)、FKM(フッ素ゴム)、PTFE(ポリテトラフルオロエチレン)
送信機ハウジング アルミニウム合金、表面をエポキシ樹脂でスプレーコーティング
ハウジングガスケット NBR(ニトリルブタジエンゴム)
銘板 ステンレス304
重量 3.3 kg (LCD、取り付けブラケット、プロセス接続を除く)
住宅保護クラス IP67

EMC附属書表（電磁両立性附属書）
いいえ。 テスト項目 基本規格 試験条件 パフォーマンスレベル
1 放射妨害波（筐体） GB/T 9254-2008 表 5 30MHz～1000MHz パス
2 伝導障害 (DC 電源ポート) GB/T 9254-2008 表 1 0.15MHz～30MHz パス
3 静電気放電 (ESD) 耐性 GB/T 17626.2-2006 4kV(接点) B
8kV（空気）
4 放射RF電磁界耐性 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A
5 電源周波数磁界耐性 GB/T 17626.8-2006 30A/分 A
6 電気的高速過渡現象/バースト耐性 GB/T 17626.4-2008 2kV（5/50ns、5kHz） B
7 サージ耐性 GB/T 17626.5-2008 1kV (ライン間) B
2kV (ラインからアース) (1.2us/50us)
8 RF フィールドによって引き起こされる伝導妨害イミュニティ GB/T 17626.6-2008 3V(150kHz～80MHz) A

注:
(1) 性能レベル A: テスト中、性能は技術仕様の範囲内で正常なままです。
(2) 性能レベル B: 試験中に一時的に機能や性能が低下したり失われたりすることがありますが、自動的に回復します。実際の動作状態、保存されたデータ、およびそのパラメータは変更されません。

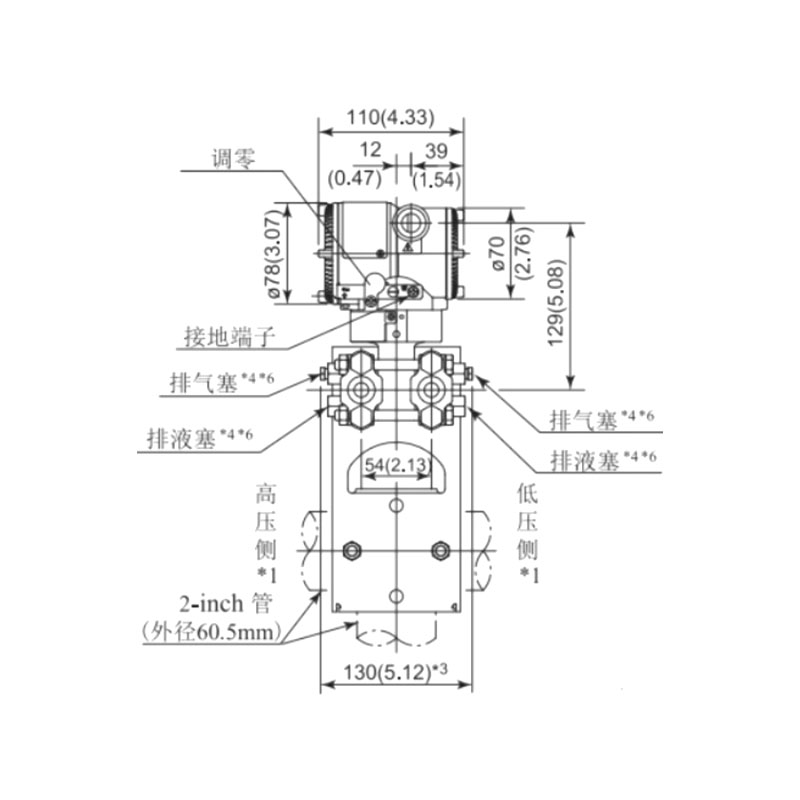

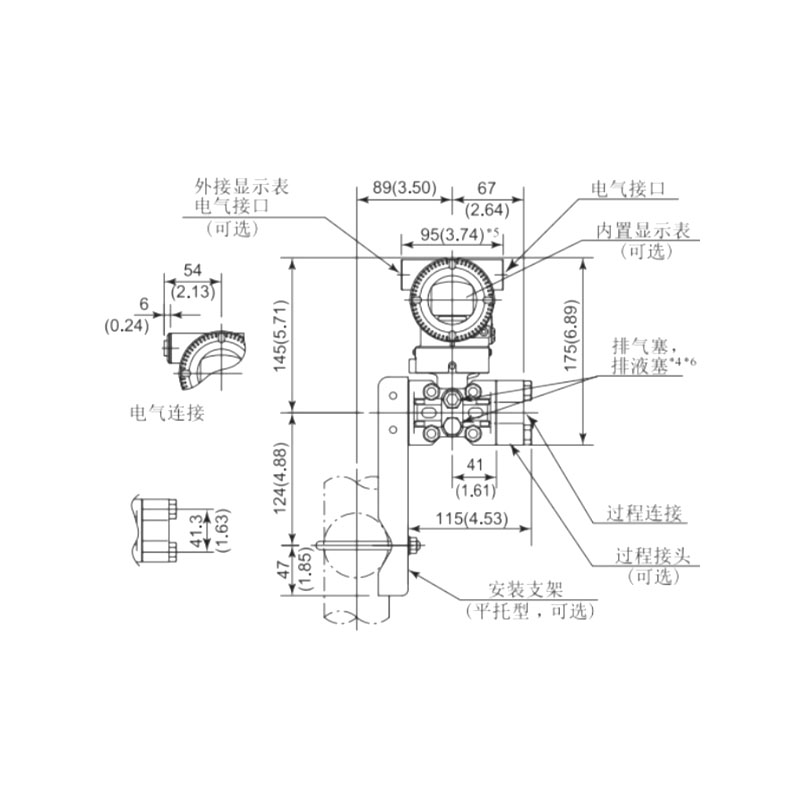

水平配管接続（正面図） 水平配管接続（側面図）
100041 100032

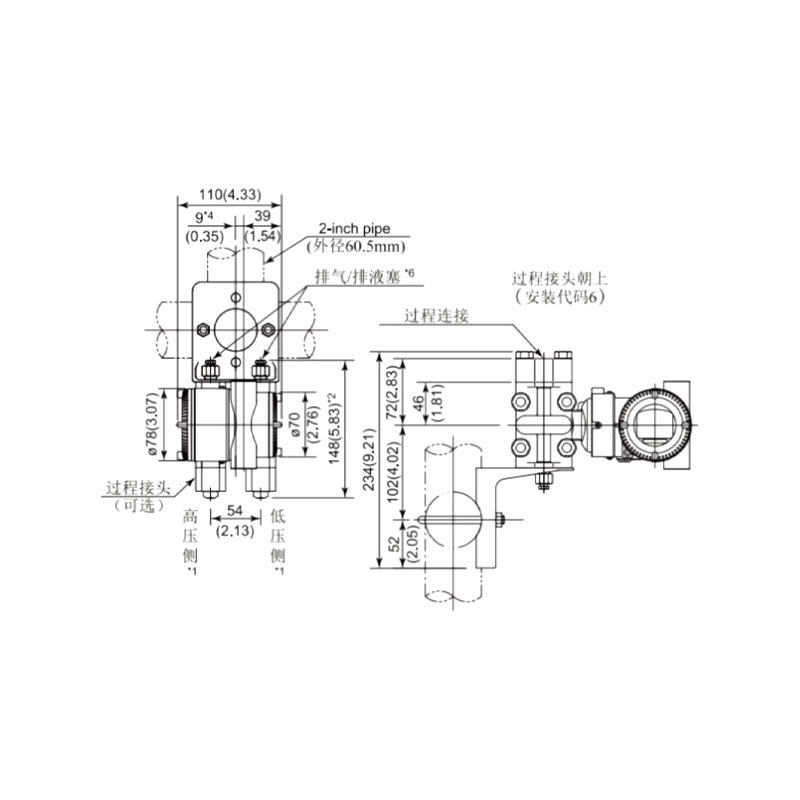

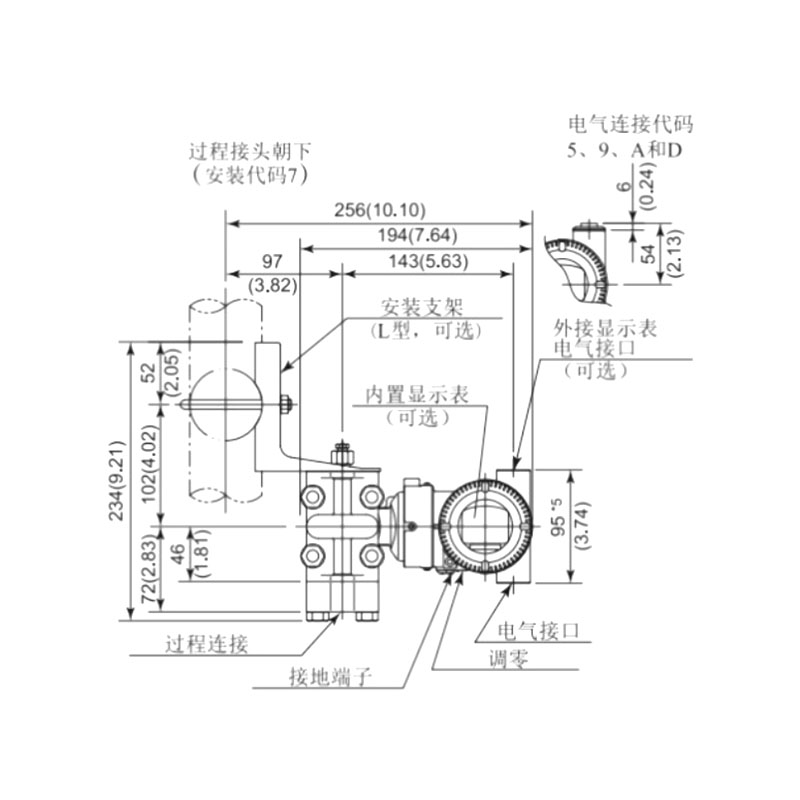

縦置き（コネクタ下向き） 垂直取り付け (コネクタが上を向いている)
100023 100014
