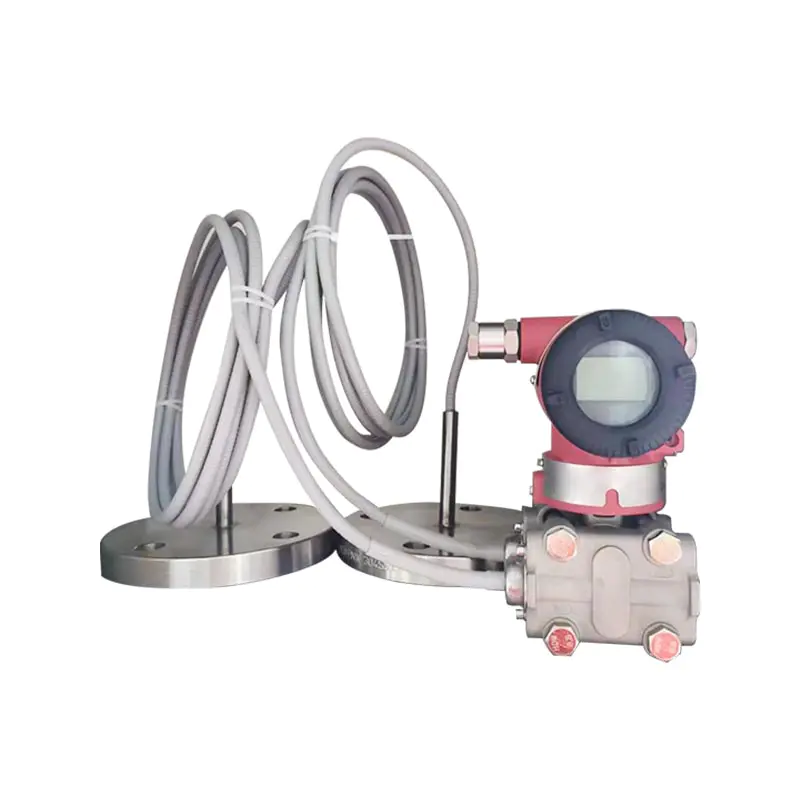

XG3051DP 差圧リモート発信器

Q1: XG3051DP デュアル フランジ リモート トランスミッタの測定用の主な目的は何ですか?
A: 主に差圧の測定に使用されます。密閉タンク内の液面、流量、媒体密度の測定によく使用されます。ダブルフランジキャピラリー絶縁構造。高粘度、容易な結晶化、強い腐食、および高温媒体に適しており、媒体の詰まりやセンサー本体の腐食を回避し、4 ～ 20mA HART を出力し、DCS/PLC システムとのインターフェースを備えています。
Q2: ダブルフランジ設置後の不正確なゼロ点と数値ドリフトの原因は何ですか?
A: ドリフトは、環境温度の変化、毛細管の圧縮、膜のスケーリングと結晶化、および不適切な移行パラメーター設定によって発生する可能性があります。インストール後、オンサイトでゼロポイント移行を実行する必要があります。キャピラリーを圧迫したり、小さな半径で曲げたりしないでください。動作温度が大幅に変化する場合は、機器の減衰を適切に増加させてください。
Q3: フランジダイヤフラムの材質はどのように選べばよいですか?
A: 通常の作業条件には 316L ステンレス鋼が選択されます。腐食媒体はハステロイ合金、タンタル皮膜から選択可能です。ご注文の際は、ダイヤフラムとキャピラリー充填液の適合を容易にするため、媒体名、温度、圧力をご入力ください。
Q4: キャピラリチューブの設置におけるタブーは何ですか?
A: 毛細管を切断したり、強く曲げたりすることは許可されていません。最小曲げ半径は 50 mm を超えており、押し込んだりぶつけたりすることはできません。キャピラリチューブの内部には封止液が満たされています。損傷して漏れが発生すると、機器は直接故障し、現場で修理することはできません。

転送フランジを使用しない一方的な転送のためのプロセス接続手順

1/2-NPT ステンレス鋼楕円フランジ (コード 1)		1. 圧力室フランジ
		2. Oリングシール
		3. NPT 1/2 楕円フランジ接続
		4. ボルト
M20x1.5 ステンレス鋼 T コネクタ (コード 2)		1. 圧力室フランジ
		2. M20×1.5 T形おねじ継手
		3. ボルト
		4.Oリング
		5. M20×1.5ナット
		6. 圧力導入管

測定パラメータ: 差圧、液面

リモート送信機の最小範囲は、表 1 と表 2 の最小範囲の大きい方の値である必要があります。
調整可能な範囲は最小範囲を下回ってはなりません。リモート発信器の最大到達距離は、発信器本体の最大到達距離とレベルフランジの定格圧力の小さい方の値となります。

出力信号
2 線、4 ～ 20 mA DC HART 出力、デジタル通信。 HART プロトコルは 4 ～ 20 mA DC 信号に重畳されます。
出力信号制限: Imin = 3.9 mA、Imax = 20.5 mA

アンプコンポーネントの減衰定数は 0.1 秒です。センサーとリモートシールフランジの時定数は、センサー範囲、範囲比、キャピラリーの長さ、充填液の粘度に応じて、0.2 ～ 6 秒の範囲になります。
追加の調整可能な時定数の範囲は 0.1 ～ 60 秒です。

送信機本体は任意の位置に固定可能です。プロセスフランジ軸を垂直に保つことが最適な設置条件です。位置偏差により、修正可能なゼロシフトが発生します。電子ハウジングは 360° まで回転でき、止めネジで任意の角度位置に固定できます。
リモート シール フランジは、ANSI/DIN 規格に準拠した相手フランジに接続します。合わせフランジには、ソフトガスケットと取り付けボルトとナットが装備されている必要があります（ボルトとナットはユーザーのオプションです）。
デュアルリモートシールトランスミッタの場合、キャピラリアセンブリとリモートシールフランジは、可能な限り同じ周囲温度の環境に設置する必要があります。
キャピラリの最小曲げ半径は75mmです。コイル巻きは厳禁です！

環境条件

プロセス媒体の限界温度
中温：-30～400℃

注: 上記の温度および圧力範囲を超える値には特別な注意を払う必要があります。これらは次の方法で満たすことができます
特別なデザイン。

電力と負荷の条件
電源電圧は24Vです
R≤(Us-12V) /Imax kQ 2
ここで、Imax=23mA
最大電源電圧：DC42V
最低電源電圧:12VDC、15VDC(バックライトLCDディスプレイ)
デジタル通信負荷範囲：250~600Q

注: (1) パフォーマンス レベルの説明: テスト中のパフォーマンスは、技術仕様の制限内で正常です。
(2) B パフォーマンス レベルの説明: テスト中、機能やパフォーマンスが一時的に低下または消失しますが、自然に回復する可能性があります。実際の動作条件、ストレージ、データは変更されません。

図 5: 電気接続図

注：クイックインターフェース機能は信号端子に相当します。

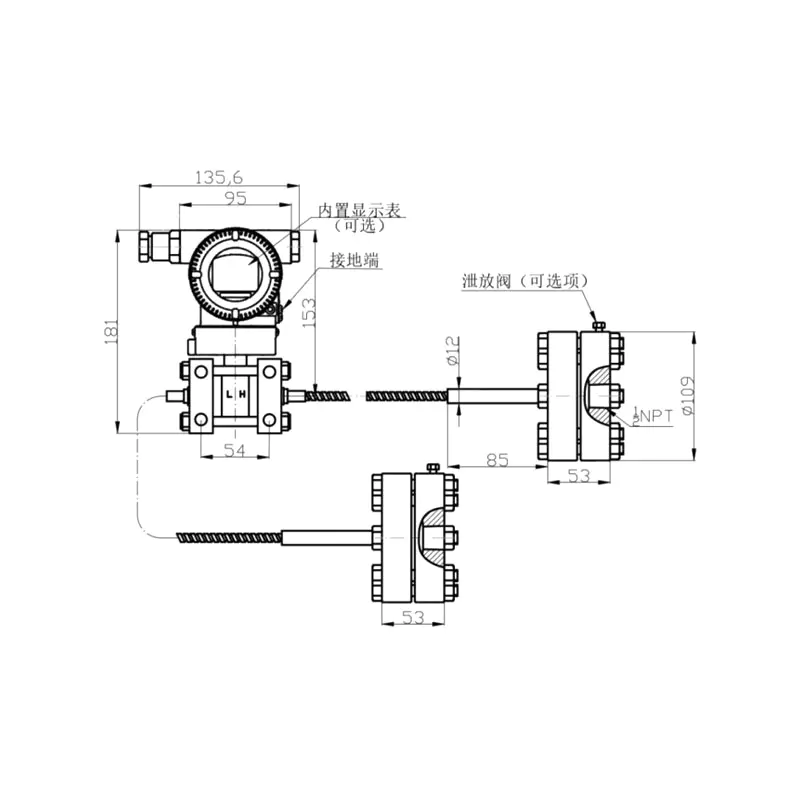

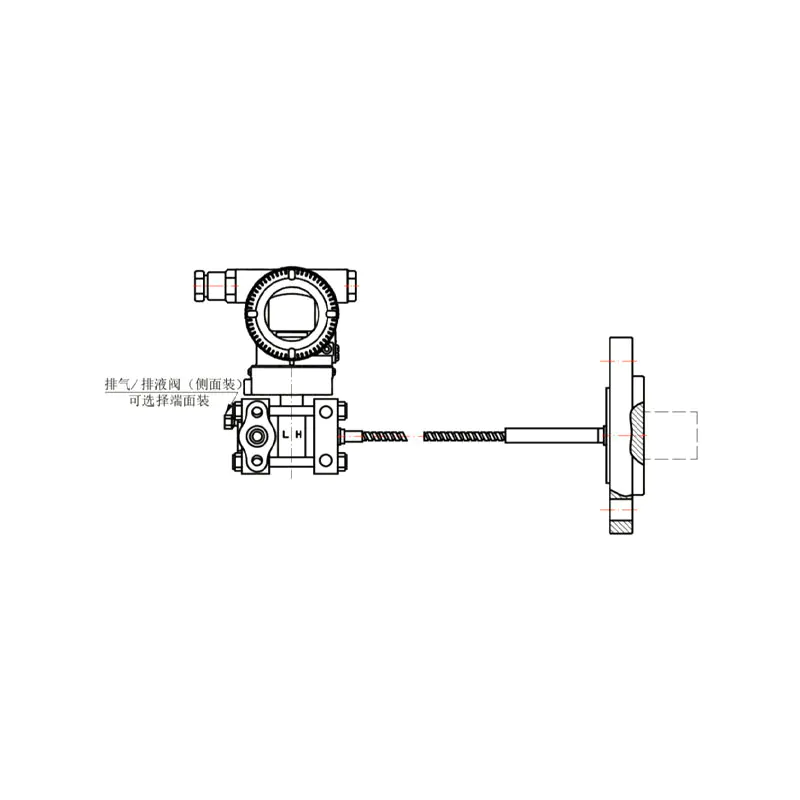

図1：基本形両面差圧リモートシール組立図	図2：基本形片面差圧リモートシール組立図

注:
(1) 片面基本型差圧リモートシールAss'yは、発信器本体の高圧側、低圧側どちらにも取り付け可能です。
(2) 片面または両面基本型差圧リモートシールAss'yの伝送器本体の取付方法はXG3051DPシリーズの差圧伝送器と同様です。

注:Usercanoptionallyequipinsaatonbosannut.

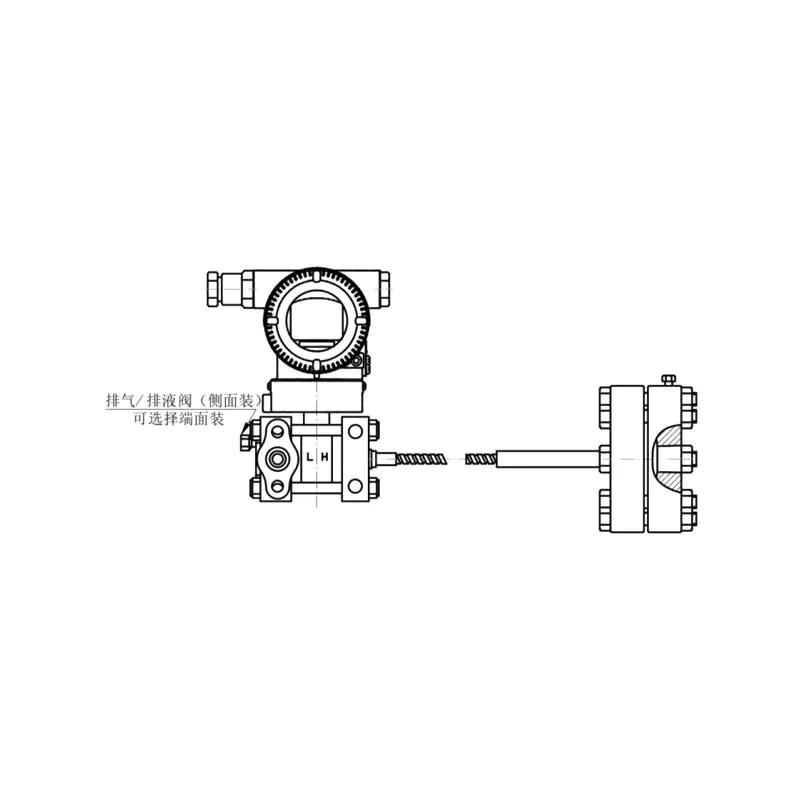

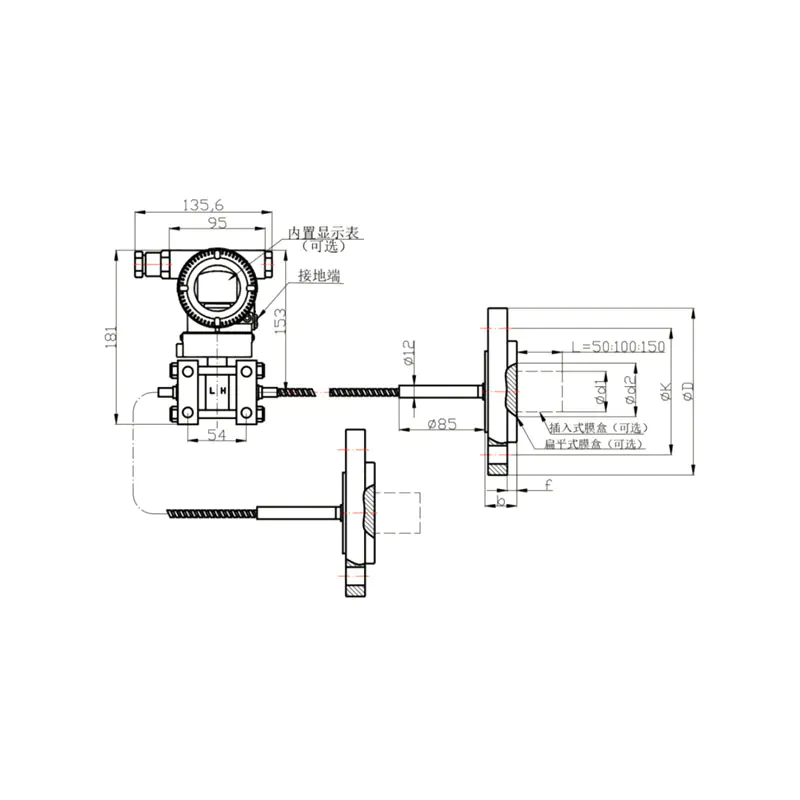

図3	図 4 片面ネジ式差圧リモート シール アセンブリ

注:
(1) 片面ネジ式差圧リモートシールAss'yは、発信器本体の高圧側、低圧側のどちらにも取り付け可能です。
(2)片面ネジ、両面ネジ取付差圧リモートシールAss'yの発信器本体の取付方法はXG3051DPシリーズの差圧発信器と同様です。
