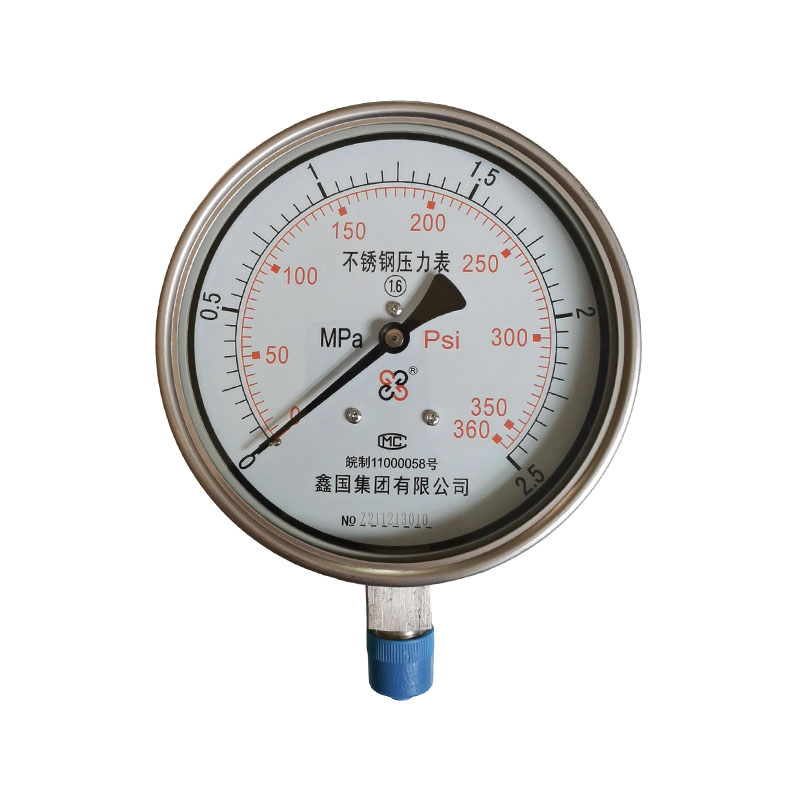

XG/Y-Bシリーズオールステンレス製圧力計

XG/Y-Bシリーズオールステンレス製圧力計は、感圧部にステンレス製スプリングチューブを使用した機械式指針式圧力計です。ジョイント、スプリングチューブ、ケース、その他の接触媒体と外部シェルはすべてステンレス鋼（304/316 オプション）で作られており、ギアの動きによって増幅されるスプリングチューブの弾性変形に依存し、測定媒体の圧力を現場で表示します。このシリーズは一般タイプと耐衝撃油入タイプがあり、弱腐食性ガスや液体媒体に適しており、湿気や粉塵、微振動などの環境にも対応できます。石油、化学、冶金、その他の機器の圧力監視に広く使用されています。

製品の利点:
1. 強い耐食性
コネクタ、スプリングチューブ、ケースはすべてステンレス鋼 (304/316) 製で、水、酸、アルカリ、塩分、一部の腐食性ガス、液体媒体に対して耐性があります。錆びたり酸化しにくく、湿気や腐食性の作業条件に適しており、機器の耐用年数を延ばします。
2. 優れた環境適応性
シェルは水蒸気や埃に強く、湿気の多い屋外環境でも使用できます。通常の鉄製シェル圧力計に比べ、シェルの錆びや損傷が少なく、耐環境侵食性が大幅に向上します。
3. 幅広いメディア互換性
媒体との接触面はステンレス鋼のため、腐食性プロセス媒体の測定が可能で、一般的な圧力計の銅バネ管が媒体により腐食されることによる油漏れや指針の不正確さなどの故障を回避できます。
4. 高い構造強度
ステンレススチールのケースは機械的強度が高く、衝撃に強く、変形したり損傷したりしにくいです。油封入耐衝撃構造と組み合わせることで、ポンプやコンプレッサーなどの耐振動・耐圧力パルス機器にも適応します。
5. 安全で信頼性が高く、漏れにくい
全体的なステンレス鋼コンポーネントは優れた溶接技術、優れたシール性能を備えており、媒体の漏れが起こりにくいです。これらは、高いシール性能を必要とする化学容器や圧力容器の用途に使用され、安全上の危険を軽減します。

主要なセールスポイント:
1. 機械全体はステンレス鋼材料で作られており、ケース、コネクタ、スプリングチューブはすべてステンレス鋼で作られています。 304/316 オプションが利用可能で、酸やアルカリの腐食や湿気の多い屋外環境を恐れず、錆びたり腐ったりする時計に別れを告げます。
2. 耐食性と媒体侵食に対する耐性。銅コアの腐食、穴あき、媒体の漏れ、ポインタの固着を防ぎ、腐食性の液体およびガスの作業条件に適応します。
3. 振動や圧力衝撃に強いオイル封入耐衝撃構造（オプション）。ポンプ本体、コンプレッサー、脈動圧力フィールドポインターは震えず、測定値は明確で安定しています。
4. 密閉溶接プロセス、良好な密閉性能、媒体の漏れが少なく、化学容器や圧力容器での安全な使用。
5.高い機械的強度、衝突防止ケース、防塵、防水性があり、屋外や湿気の多い作業場での長期使用によっても簡単に損傷しません。

お問い合わせ
前へV：XG/Y-Mシリーズ ダイヤフラム式圧力計次へ：次の記事はありません
よくある質問 性能仕様

Q1: フルステンレス圧力計と通常の圧力計の主な違いは何ですか?
A: 通常の圧力計の継手やスプリングチューブは主に銅合金で作られており、ケースは鉄で作られており、非腐食性の乾燥した媒体にのみ適しています。オールステンレス製の圧力計ケース、コネクタ、スプリングチューブは酸、アルカリ、湿気などに強い304/316ステンレス鋼を使用しています。腐食性媒体や湿気の多い屋外条件でも使用でき、錆びたり腐食しにくいため、耐用年数が長くなります。

Q2: 304 および 316 ステンレス鋼はどのように選択すればよいですか?
A: 通常の水、弱腐食性ガス、および一般的な湿気の多い環境には 304 を選択してください。強酸、塩水噴霧、海水、腐食性の高い化学媒体に遭遇する場合には、より耐食性の高い 316 ステンレス鋼の使用をお勧めします。

Q3:オールステンレス製の圧力計は振動の多いポンプポートに使用できますか?
A: もちろん、オイル封入で衝撃に強いオールステンレス製の圧力計をお選びいただくことをお勧めします。内部にダンピングオイルが封入されており、圧力脈動を緩衝し指針の振れを抑制し、ポンプやコンプレッサーなど振動の大きい現場に最適です。オイルフリーモデルは激しい振動条件には適しません。

Q4: すべてのステンレス製圧力計に共通する欠点は何ですか?
A: 一般的に見られるのは、過圧による損傷、媒体の詰まり、設置時の衝撃による損傷です。範囲を超えた長期使用は固く禁止されています。培地に不純物や結晶が含まれる場合は、膜分離装置の使用をお勧めします。設置中にバッファーベンドを設置すると、圧力の影響が軽減され、機器の寿命を効果的に延ばすことができます。精度を確保するには、機器を定期的に校正する必要があります。

目盛範囲、精度レベル

モデル 目盛範囲(MPa) 精度クラス
XG-Y-60B 0～0.6、1、1.6、2.5、4、6、10、16、25、40、60-0.1～0.5、0.9、1.5、2.4 2.5
XG-Y-63B
XG-Y-100B 0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60～0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

アイテム 仕様
動作周囲温度 5～55℃（グリセリン充填ケース）
−25〜55℃（ケースにシリコンオイルを充填）
−40〜70℃（乾燥ケース、充填液なし）
温度の影響 ≤ 0.4 % / 10 °C (動作温度が 20 ± 5 °C から外れる場合)
周囲振動に対する耐性 V・H・3（ドライケース、充填液なし）
V・H・4（ケースに液体が入っています）
エンクロージャ保護評価 IP64

圧力伝導システムやケーシングなどの材料

部品名 XG-Y-60B XG-Y-100B、XG-Y-150B
コネクタ 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
ブルドン管 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
ケース 1Cr18Ni9 1Cr18Ni9


モデルの表現
XG-Y-□B

XG-Y-□B
XG 新国ブランド
Y 圧力計
□ ゲージの呼び径と取り付けタイプ:
60、100、150は径60、100、150mmのラジアル直付けタイプを表します。
63、103、153 は、それぞれ直径 60、100、150 mm のアキシャル フラッシュ マウント タイプを表します (モデル 63 はアキシャル ダイレクト マウントもサポートしています)。
XB ステンレス鋼

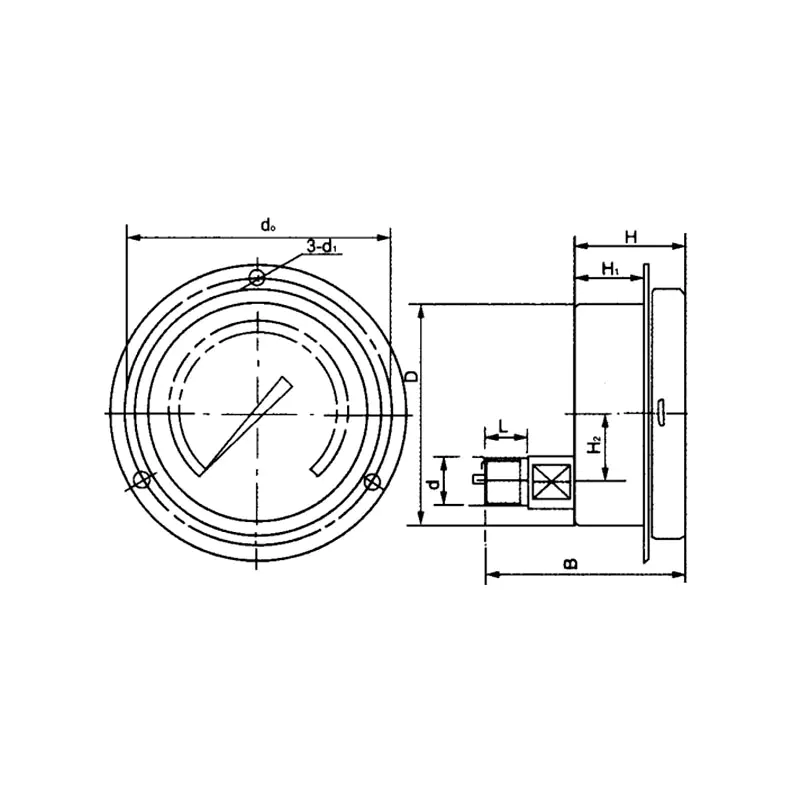

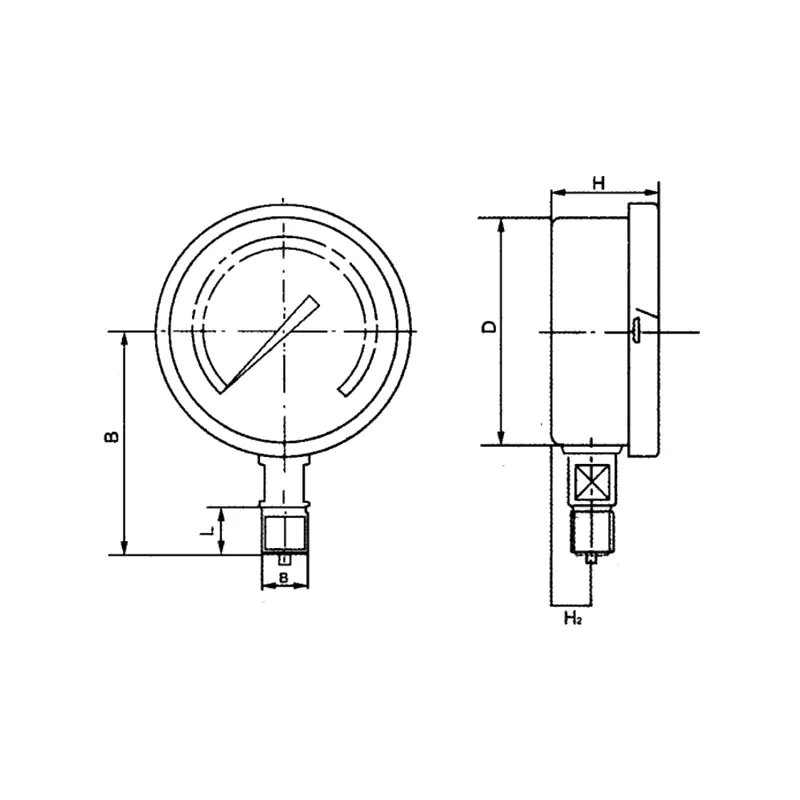

寸法
100371 100362-TD79

モデル D B d（コネクタネジ） L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1.5
1/4インチ(NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1.5
G3/8インチ、1/2インチ
3/8インチ、1/2インチ(PT)
1/4インチ、1/2インチ(NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
