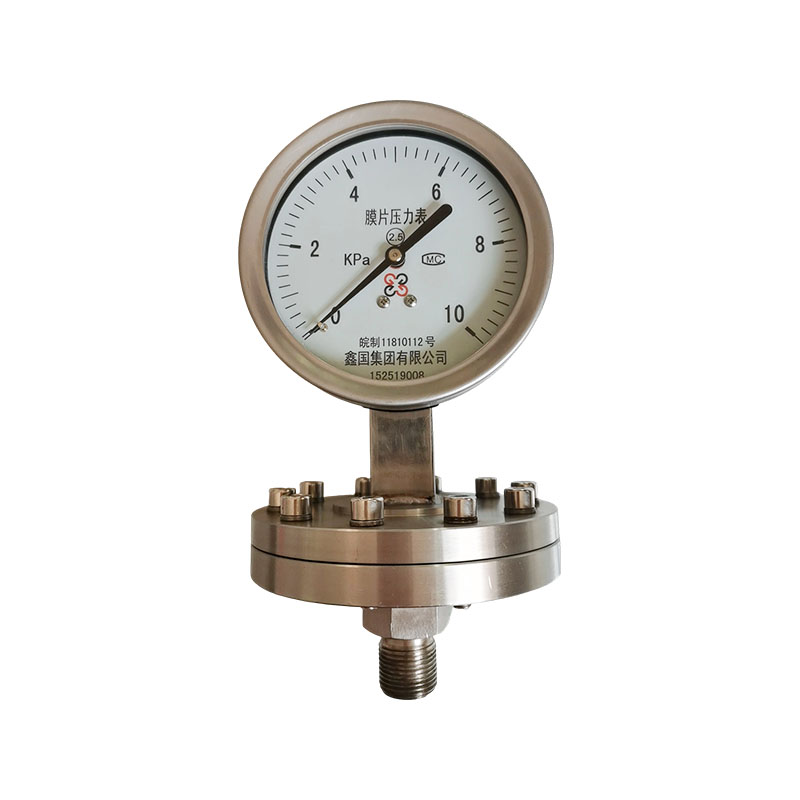

XG/Y-Mシリーズ ダイヤフラム式圧力計

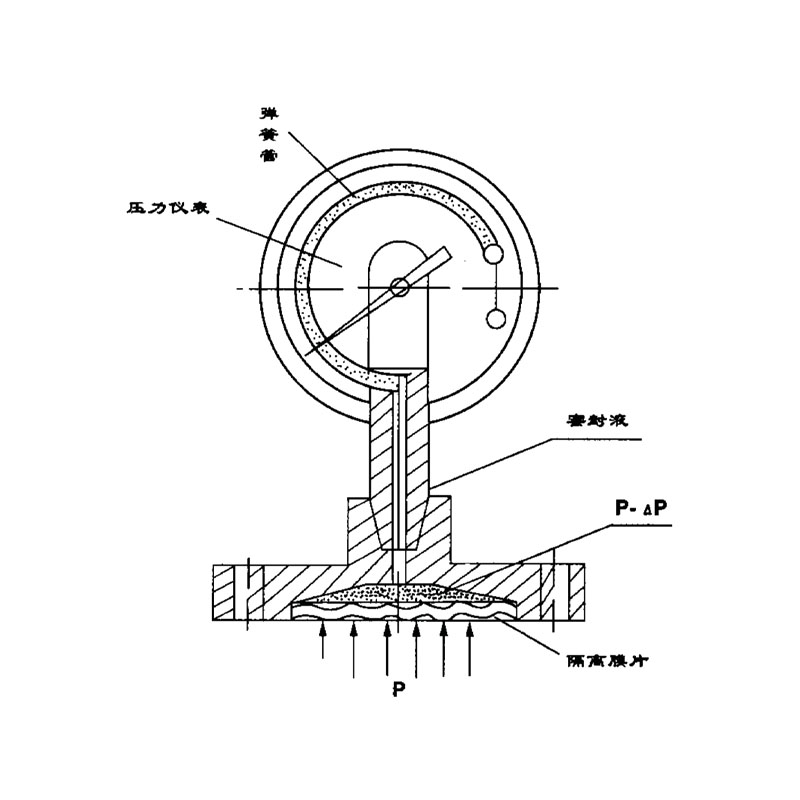

XG/Y-Mシリーズダイヤフラム圧力計は、圧力測定子とダイヤフラムアイソレータから構成される間接圧力測定器です。試験対象媒体は隔離ダイヤフラムとフランジ/ジョイントにのみ接触し、圧力ゲージヘッドの内部には入りません。媒体の圧力によりダイヤフラム膜が変形し、アイソレータ内に封入された圧力伝達流体を介してメータヘッドのバネ管に圧力が伝わり、局所的な圧力表示を実現します。

製品の利点:
1. 機器の動きを保護するための絶縁と保護
測定媒体はダイヤフラム膜によって圧力計の内部動作から完全に分離されます。腐食性、高粘度、結晶化しやすい固体粒子を含む媒体は、圧力計の敏感なコンポーネントに直接接触せず、腐食、詰まり、ムーブメントの損傷を回避します。
2. 過酷で複雑なメディアに適応する
通常のステンレス製圧力計では対応できない、腐食性の高い液体、粘性の高いスラリー、不純物を含む媒体の測定が可能です。ダイヤフラムゲージは、適用可能な中範囲の圧力計を拡張するためにも使用できます。
3.目詰まりしにくく、メーターに引っかかりにくい
計器の内部流路に媒体が侵入することがなく、結晶の堆積やパーティクルの詰まり、指針の詰まりなどのトラブルが発生せず、故障の確率が大幅に低減されます。
4. 幅広い材質オプション
ダイヤフラム膜は316L、ハステロイ、モネル、PTFEなどのさまざまな材質で作られており、化学特殊媒体の測定ニーズを満たすために、さまざまな強腐食条件に合わせて柔軟に選択できます。
5. 安定した測定性能
内部には圧力伝達絶縁流体が充填されており、圧力伝達は高感度かつ正確で、圧力信号は安定しており、測定精度は信頼できます。一般の耐衝撃電気接点とオールステンレスボディで使用可能です。
6. 柔軟な設置形態
直接、フランジ、ねじ式のオプションがあり、リモート ダイヤフラム デバイスを装備することもできます。これにより、タンクやパイプラインのさまざまな設置インターフェイスが容易になり、分解とメンテナンスが容易になります。

主なセールスポイント:
1. ダイヤフラム分離構造により、媒体とムーブメントを完全に分離し、腐食や詰まりを防ぎ、指針の詰まりやムーブメントの損傷を防ぎます。
2. 複雑で過酷な媒体に適しており、高粘度、結晶化しやすい、粒子を運ぶ、腐食性の強い媒体の測定が可能で、通常の圧力計では測定できない作業条件を解決します。
3. 膜には 316L、ハステロイ、PTFE などの複数の材料が用意されており、さまざまな腐食シナリオに合わせて柔軟に選択でき、高い適応性を備えています。
4. ねじやフランジのオプションを含む複数の接続方法を、耐衝撃性および電気コンタクトヘッドと組み合わせて、圧力測定および警報制御のニーズを満たすことができます。
5. 安全で耐久性があり、危険媒体の漏洩をブロックし、機器の交換頻度を減らし、現場でのメンテナンスコストを削減します。

お問い合わせ
前へV：XG/Y-M サニタリーダイヤフラム圧力計次へ：XG/Y-Bシリーズオールステンレス製圧力計
よくある質問 性能仕様

Q1：ダイヤフラム式圧力計と通常のステンレス製圧力計の違いは何ですか？
A: 通常のステンレス製圧力計の媒体は内部のスプリングチューブに直接接触します。ダイヤフラム圧力計はダイヤフラムに依存して、プロセス媒体をメーターヘッドの動きから完全に分離します。腐食やムーブメントの詰まりを防ぐため、腐食性の強い、粘性の高い、結晶質の、粒状のメディアに適しています。ダイヤフラム圧力計は、通常のステンレス鋼製ゲージでは扱うことができない過酷な媒体に適しています。

Q2: 膜の材質はどのように選べばよいですか?
A: 316L 膜は通常、弱い腐食条件に使用されます。強酸塩基および化学媒体にはハステロイ合金を使用してください。媒体の強い腐食性と高い透過性により、PTFE で裏打ちされた膜を選択できますが、媒体の実際の組成に基づいて選択を確認する必要があります。

Q3: ダイヤフラム式圧力計は振動に耐えられますか?
A: 確かに、メーターヘッドにオイル封入で耐衝撃性のあるダイヤフラム圧力計を選択すると、ポンプやコンプレッサーなどの振動や圧力脈動条件に対処できます。通常のオイルフリーメータヘッドは振動の多い現場には適しません。

Q4: ダイヤフラム式圧力計を使用する際の注意点や不具合は何ですか?
A: ダイヤフラムの変形や損傷を避けるため、過大な圧力下で使用することは固く禁じられています。隔離液の漏れを防ぐため、ダイヤフラム部分を勝手に分解しないでください。媒体温度が高すぎる場合には放熱装置の設置をお勧めします。一般的な故障には、膜の損傷、隔離液の漏れ、不正確な測定値、適時のメンテナンスと交換の必要性などが含まれます。

ダイヤフラム式圧力計の温度特性
ダイヤフラム式圧力計の系内には圧力伝達媒体として封液が封入されています。したがって、その温度の影響は、封止液の体積膨張係数、ダイヤフラムの剛性、受圧部の温度に関係します。この影響は、低域圧力の機器で特に顕著です。一般に、受圧部品の指定温度誤差は 0.1%/°C を超えてはなりません。したがって、ダイヤフラム圧力計の温度影響の合計は、一般的な圧力計の温度影響とダイヤフラムシールの受圧部分の温度影響の合計になります。

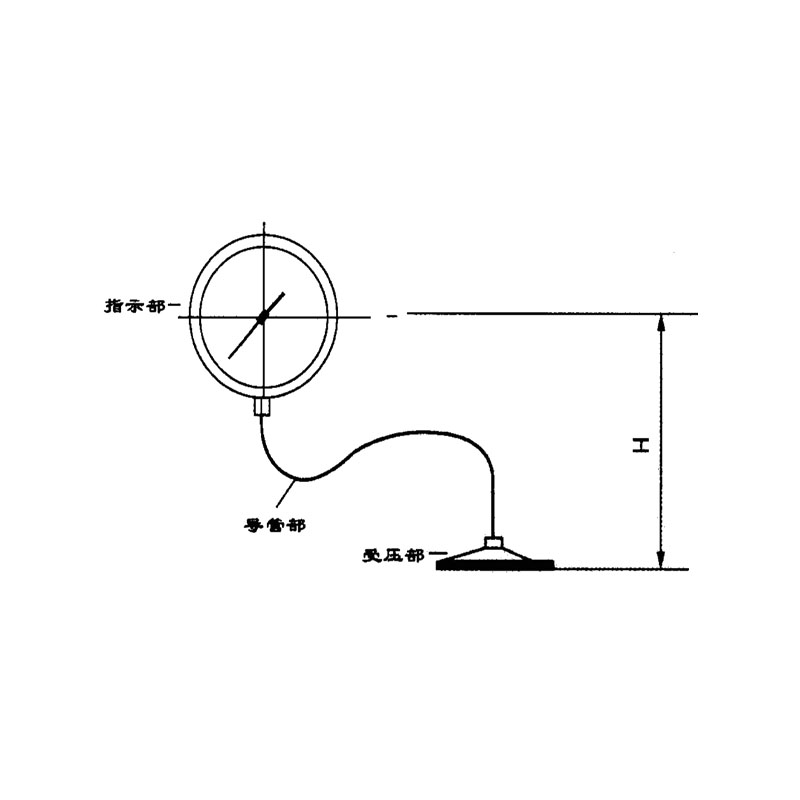

ダイヤフラム式圧力計の液面差
特にフレキシブル接続キャピラリを備えたダイヤフラム圧力計の場合、耐圧ダイヤフラムと一般の圧力計を異なる高さに設置すると液面差影響ΔPが発生します。正確な測定のためには、この要素を考慮する必要があります。

\△P=d・h d- 封入液の比重; h - 液面差
100011-uT3j 100002-S9dF

ダイヤフラム圧力計の耐食性

ダイヤフラム式圧力計の耐食性は、被測定媒体と接触するダイヤフラム、フランジ、シールガスケットの材質を適切に選択することで確保できます。
ダイヤフラム材質：0Cr17Ni12Mo2（316）、モネル合金（Cu30Ni70）、ハステロイ（H276C）、タンタル（Ta）、フッ素樹脂F4。
フランジ材質: ステンレス鋼 0Cr17Ni12Mo2 (316)。フッ素樹脂（316 F4）で裏打ちされたステンレス鋼。
シールガスケット材質：ニトリルゴム、フッ素ゴム、シリコーンゴム、フッ素樹脂。

フランジの選択
共通フランジシリーズ規格は、GB（中国）、HGJ（化学工業省）、DIN（ドイツ）、JIS（日本）、ANSI（米国）などのフランジ規格や国内の実用条件に合わせてまとめられており、ユーザーが選択できるようになっています。ユーザー様からのその他仕様の特注も承ります。

シール液の選択
ダイヤフラム圧力計の動作の信頼性と安全性を確保するには、さまざまな用途に応じて適切なシール液を選択する必要があります。

シール液 受圧部の温度範囲 比重 g/cm3 体積膨張係数 1/℃ アプリケーション
高粘度シリコーンオイル -10～200℃ 1.07 0.95×10⁻³ 高温使用用
低粘度シリコーンオイル -30～100℃ 0.94 1.08×10⁻³ 一般的なサービス
グリセリン水溶液 -5～100℃ 1.27 0.61×10⁻³ 食品グレードのサービス
植物油 -5～100℃ 0.93 1.03×10⁻³ 食品グレードのサービス
フッ素オイル -30～150℃ 1.93 0.75×10⁻³ 水素、酸素
