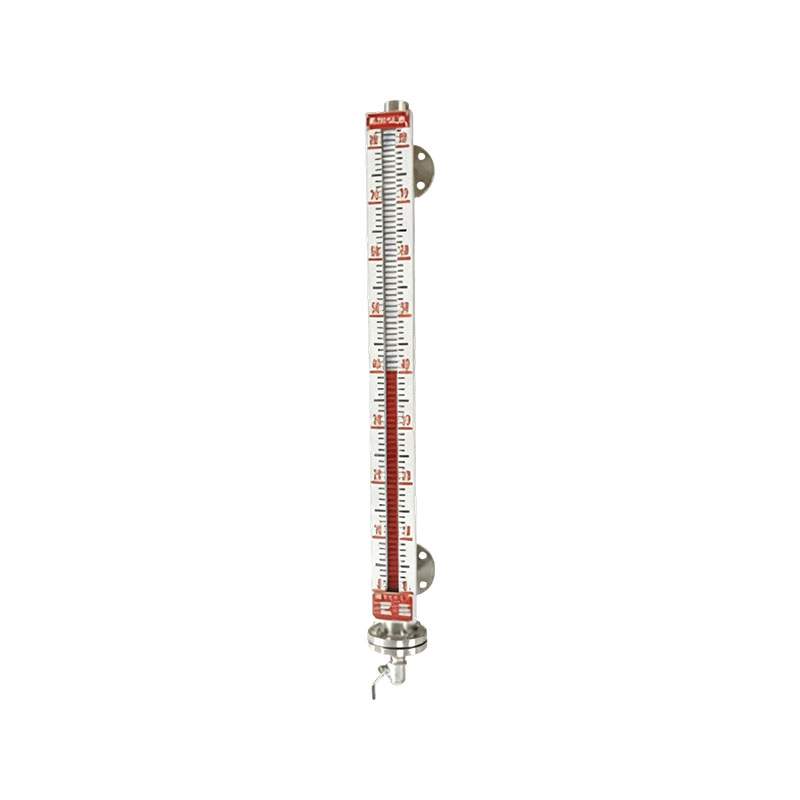

XG/JYZXシリーズ磁気式液面計

Name: XG/JYZXシリーズ 磁気式液面計
Rating: 5 (99 reviews)

XG/JYZX シリーズ磁気レベルゲージ。磁気フリップコラムまたは磁気フリッププレートとも呼ばれます。磁気フロート式液面計は、高温、高圧、高粘度、強い腐食条件下での液面レベルを安全かつ確実に測定できます。読み取りは直感的で、ディスプレイは目を引き、測定範囲は広いです。マイクロスイッチと液面遠隔発信器を装備し、液面（境界）の上下限警報と制御、遠隔検知・制御が可能です。磁気液面計シリーズ製品は、電力、石油、化学、冶金、環境保護、医療、食品などのさまざまな業界で液位の測定と制御に広く使用されています。 XG/JYZX シリーズ磁気フロートフリップカラムレベル計は、サイドフランジを介して容器に接続されているため、レベル計内の液体の変化は実際に容器内の液体レベルの変化と一致します。液面計室内の円筒形フロートと液面計外側の磁気フリッププレートとスイッチは、実際には一連の磁気システムです。円筒状のフロートが磁場を通じてフリッププレート内のフリップコラムやスイッチ内の磁気部品に影響を与え、液面の変化をリニアに表示します。
磁性フリッププレートのフリップコラムには小さな円柱状の磁性鋼が装備されており、すべてのフリップコラムは10mmの半径方向の間隔でアルミニウムスロットに均等に配置されています。反転する列の半分は白、残りの半分は赤です。液面計内の液面が上下すると、それに応じてフロートが移動し、その上部に設置された永久磁石のビーム磁界により外回転板のマグネットフリップコラムが180°回転します。液面が上がると白から赤に変化します。逆に液面が下がると反転カラムが赤から白に変わります。このようにして、電源を必要とせずに、反転カラムはコンテナ内の液体レベルの変化を反映できます。液体媒体を測定インジケーターから完全に隔離することにより、可燃性、爆発性、有毒媒体の液面検出のための安全で信頼性の高い手段と方法を提供します。
UQZ 液面センサーは、JYZK シリーズ磁気フロートレベル計と一緒に液面の測定と信号の送信に使用されます。液面に対応する抵抗信号は、送信機によって標準電流信号に変換され出力されます。
UKシリーズ磁気スイッチは通常の磁気スイッチと双方向保持磁気スイッチに分かれており、XG/JJZK水シリーズ磁気フロート液面計と組み合わせて使用されます。

製品の特徴:
1. 構造がシンプルで堅牢かつ信頼性が高く、特別なメンテナンスが不要です。
2. 液体媒体と測定指示薬は完全に隔離されています。
3. 腐食性、引火性、有毒、撹拌、汚染された液体の液面を測定および表示することができ、高温高圧環境に適しています。
4.磁気フリップコラムディスプレイ;外部電源は必要ありません。測定結果を回路経由で遠隔送信することができ、遠隔制御・検知を実現します。
5. 基本タイプに加えて、高温低圧タイプ、高温高圧タイプ、ジャケットタイプ、トップマウントタイプ、耐食タイプ、液ガスタイプ、耐霜タイプなど、さまざまな形式の液面計があります。応用業界:
1. 石油化学産業: 液面や境界位置の監視に使用される各種貯蔵タンク、反応器、バッファータンク、タワーなど。
2. 水処理と環境保護：投薬タンク、汚水貯留タンク、循環水タンク、浄水貯留タンクの液位測定。
3. 熱および電力: 温水タンク、脱酸素水タンク、熱交換器、および補助機器コンテナ内の液位の監視。
4. 軽工業、食品、医薬品：原料タンク、発酵タンク、調理タンク、原料貯蔵タンクの液面検出。

お問い合わせ

前へV：前の記事はありません次へ：UZC-AF ベーシック磁気レベル計

よくある質問性能仕様

Q1: 磁気レベルゲージの中密度の要件は何ですか?
A: 液体媒体の密度は通常 ≥ 0.6g/cm 3 です。境界位置を測定する場合、2 つのメディア間の密度差が 0.06 ～ 0.08g/cm 3 以上であることをお勧めします。密度が不足すると浮き不良の原因となりますので、ご注文の際は実際の中密度をご指定いただくことが必須となります。

Q2: マグネットフリップカラムが液面変化に追従しない原因は何ですか?
A: 一般的な原因: 不純物によるフロートの固着、使用条件の過熱による磁性鋼の減磁、および磁気カップリングの故障。圧力をかけた状態で機器を分解することは固く禁止されています。フロートは機械を停止して圧力を解放した後に確認してください。フラップインジケーターを叩くことは禁止されています。

Q3: 磁気レベル計のリモート信号が不正確で、現場の反転表示は正常である場合はどうすればよいですか?
A: 機器本体の測定は正常ですが、リモート送信機に問題があります。 DC24V電源や配線に緩みがないか確認してください。シリンダーとフロートの部品を変更せずに、トランスミッターを 4 ～ 20mA 出力に再校正します。

Q4: 磁気レベルゲージは、粘性がありスケールしやすい媒体にも使用できますか?
A: 不純物がフロートを捕捉しやすいため、粘度が高く、コーキングやスケールの激しい媒体には適していません。軽度のスケール状態では、シリンダー本体の定期的なメンテナンスと清掃が必要です。粘性媒体の場合は、他の測定方法を使用することをお勧めします。

測定範囲：300～15,000mm
測定精度: ±10 mm
使用圧力：1.0、1.6、2.5、4.0、6.4、10.0MPa
媒体の比重: >0.45 g/cm3
媒体の密度差: >0.15 g/cm3 (レベル測定の場合)
動作温度: <450 °C
中粘度: <0.02 Pa・s
送信機出力：2線式4～20mA DC、600Ω負荷
フランジ接続サイズ：DN20、PN2.5（HG20592-97）
他のフランジが必要な場合は、ご注文時にご指定ください。

いいえ。	アイテム								説明
1	JYZK —	-							磁気レベルゲージ
2	構造タイプ		A						基本タイプ
			A01						高温低圧タイプ
			A02						高温高圧タイプ
			A03						耐食タイプ
			A04						液体・気体特殊タイプ
			A05						防霜タイプ
			B						ジャケットタイプ
3	取付方法			C					横置きタイプ
3	取付方法			D					上置きタイプ
4	表示モード			F					フラップ（ボール・コラム）タイプ
				H					トラッキングタイプ（フロートタイプ）
				Y					遠隔送信表示付
5	圧力クラス			国家標準	1.5	標準を閉じる	2.0		1.6MPa	2.0MPa
					2.5		5.0		2.5MPa	5.0MPa
					4.0		11.0		4.0MPa	11.0MPa
					6.3		15.0		6.3MPa	15.0MPa
					10.0				10.0MPa
6	シール面の種類					省略			盛り上がった顔
6	シール面の種類					M			凸面
7	アラームスイッチの有無						a		上限レベル警報スイッチ付
							b		下限レベル警報スイッチ付
							c		上下限レベル警報スイッチ付
8	密度の測定								液体媒体の実際の密度
9	測定範囲								500mm～15000mmまでオプション
10	材質							304	0Cr18Ni9
								321	0Cr18Ni10Ti
								316L	022Cr17Ni12Mo2
								PP	PP
								DII	ステンレス鋼ライニング PTFE
								DI	ステンレススチールライニングPP
例	JYZK2.5M–500–1.0AF304C	型式：ベーシック横置き磁気式液面計使用圧力：2.5MPa 測定範囲: L = 500 mm 中密度: 1.0g/cm3 上下限レベル警報スイッチ付シール面: 盛り上がった面
