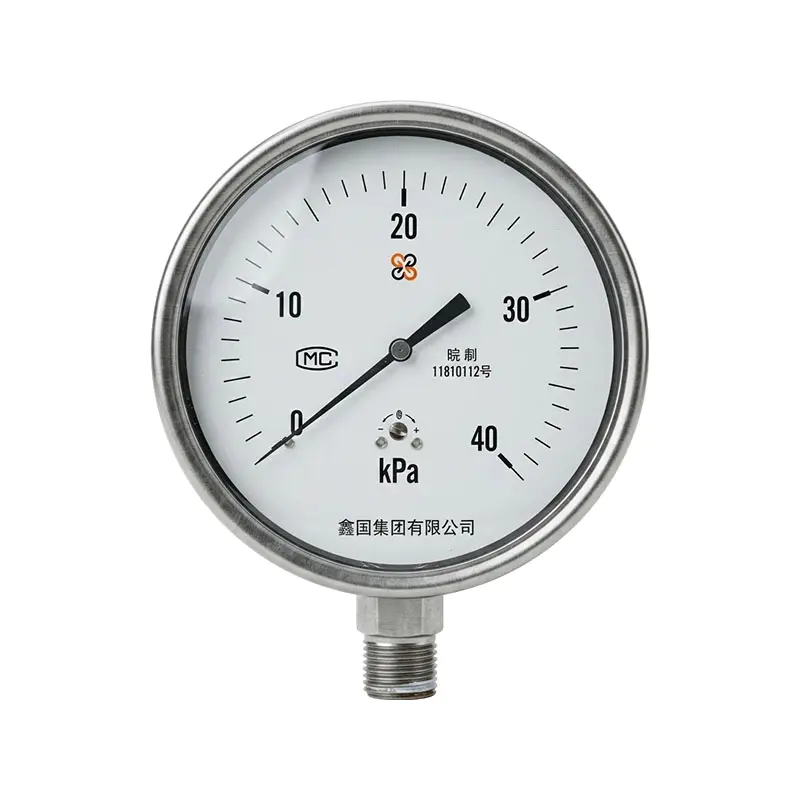

XG/YE-100B ステンレス製ダイヤフラムボックス圧力計

XG/YE-100B ステンレス鋼ダイヤフラムボックス圧力計は、感圧素子にステンレス鋼ベローズを使用した微小圧力局所指示圧力計です。ジョイント、ベローズ、ハウジングはすべてステンレス鋼材でできており、圧力がかかるとベローズが弾性変位を発生します。ダイヤルギア伝達機構により増幅して指針を駆動し、現場での微圧・負圧表示を実現します。ゼロ点調整機構を搭載しており、弱腐食性ガスや湿気の多い作業環境に最適です。拡張可能な耐衝撃性と磁気補助電気接点バージョンは、ボイラー換気、ガス、ファン、化学微圧パイプラインの圧力監視に広く使用されています。

製品の利点:
1. オールステンレス製の過電流コンポーネントは強い耐食性を備えており、弱腐食性ガス媒体で使用できます。湿気の多い環境に適しており、腐食や損傷が起こりにくいです。
2. メンブレンボックス圧力検知素子は感度が高く、微圧や低圧の測定に優れています。小さな圧力変化に素早く反応し、高感度の測定応答を実現します。
3. 構造は漏れがなく、全体の密閉性が高く、炉、ガス、換気などの低圧ガス圧力測定シナリオに適しており、安定して確実に動作します。
4. 優れた拡張性。耐衝撃性の磁気補助電気接点スタイルにすることができます。圧力警報連動、完全なインターフェース仕様を実現。取り付けや交換も簡単です。

主なセールスポイント:
1. すべてのステンレス鋼の接触媒体コンポーネントは錆びにくく、弱腐食性ガスや湿気の多い環境に適しており、錆びにくく、長寿命です。
2. メンブレンボックスは圧力に非常に敏感で、特に微圧および低圧を測定するために設計されています。小さな圧力変化に素早く反応し、正確な測定値を提供します。
3. 優れたシール性能、良好な気密性、漏れにくいため、ガス、炉、換気、排ガスなどの領域のガス圧力監視によく使用されます。
4. 複数の機能バージョンを選択でき、耐衝撃性と磁気アシスト電気接点構成をサポートしており、圧力アラームの連動を実現し、自己制御要件を満たすことができます。
5. インターフェースの仕様が完了しました。設置・交換が便利でメンテナンスも簡単で、各種低圧ガス機器一式に対応しています。

お問い合わせ
前へV：XG/YE-100、150シリーズダイヤフラムボックス圧力計次へ：XG/YNシリーズ耐衝撃圧力計（Bシリーズ含む）
よくある質問 性能仕様

Q1: ベローズ圧力計は液体媒体を測定できますか?
A: 主にガス微圧や低圧測定用に設計されています。液体はメンブレンボックスの内部に容易に侵入し、腐食やゼロドリフトを引き起こす可能性があるため、一般に液体の測定は推奨されません。液体の測定には、スプリングチューブ、ダイヤフラム、またはダイヤフラム圧力計が適しています。

Q2：ステンレス製ベローズ圧力計と通常のベローズ圧力計の違いは何ですか？
A: 通常のメンブレンボックスの過電流コンポーネントはほとんどが銅合金でできており、乾燥した非腐食性ガスにのみ使用できます。ステンレス製メンブレンボックスの過電流部品はステンレス製のため、弱腐食性ガスや湿潤な環境でも使用でき、耐食性が強化されています。

Q3: 高電圧に耐えられますか?
A: 高圧には適していません。範囲は主に微圧と低圧用です。過剰な圧力は、メンブレンボックスの永久変形、ゼロオフセット、および測定障害を引き起こす可能性があります。高圧条件ではスプリングチューブ圧力計をご使用ください。

Q4：ゼロ点がゼロに戻らない現象が発生する原因は何ですか？
A：過圧過負荷、圧力衝撃、中膜ボックスの腐食が原因の場合がほとんどです。腐食性ガス用ステンレス鋼の使用範囲を超えて使用しないでください。ゼロオフセットがある場合は、再校正が必要です。損傷がひどい場合は、機器を直接交換してください。

スケール範囲と精度クラス

モデル ゲージ圧 負圧 連成圧 精度クラス
XG-YE-100B 0~4 -4~0 -2～2 2.5
0~6 -6~0 -3～3
0~10 -10~0 -5～5
0~16 -16~0 -8～8
0~25 -25~0 -12～12
0~40 -40~0 -20～20
0～60

動作環境条件: 動作周囲温度: -25~55℃、相対湿度 ≤80%
使用環境耐振動グレード：V・H・3
