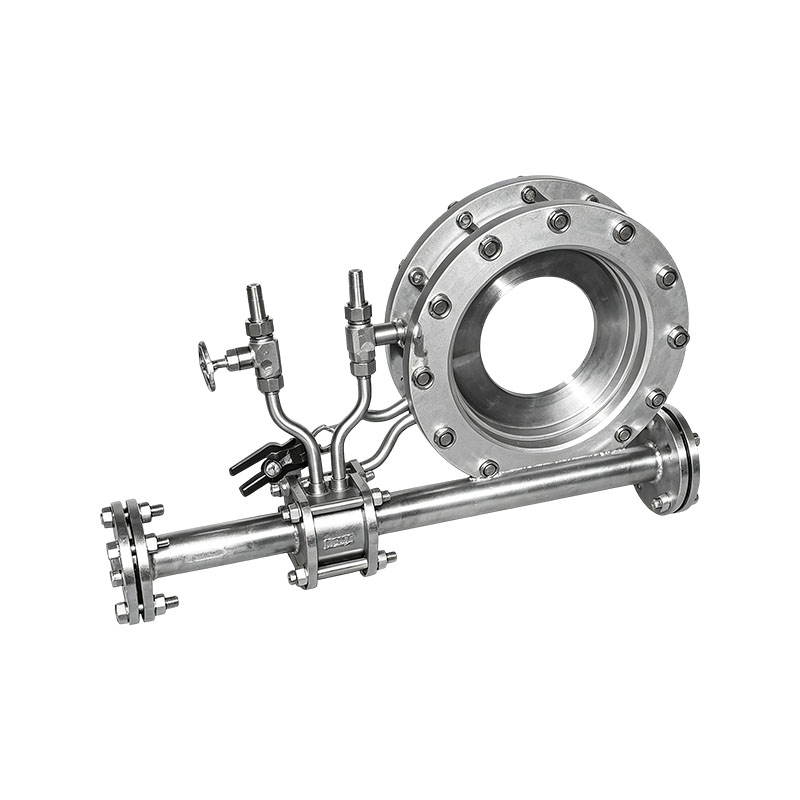

XG-LGシリーズ 流量測定絞り装置

オリフィス流量計は差圧流量計であり、工業生産において最も歴史的に確立された流量測定装置を代表します。これらは、多様なタイプ、成熟した技術、広範な用途を示しています。

製品の特徴:
1. シンプルな構造、簡単な設置、確実な動作、低コスト、ある程度の精度
工業生産の要件を満たすことができます。
2. 長い歴史と豊富で信頼性の高い実験データ、標準化された設計・加工
標準絞り装置 (オリフィス プレート、ノズル、ベンチュリ) の国際規格は次のとおりです。
ISO 5167 は、複数回改訂されています。スロットルコンポーネントが規格に従って設計および処理されている限り、
不確かさの範囲を決定するには、実際の流量校正が必要です。
3. 標準オリフィスプレートは直径 50 ～ 3000mm、β 0.2 ～ 0.75 に適しています。
4. 標準ノズルは直径 50 ～ 500mm、β 0.2 ～ 0.8 に適しています。
5. ロングネックノズルは直径 50 ～ 630 mm、β 0.2 ～ 0.8 に適しています。
6. 直径 50 ～ 250 mm、β 値 0.2 ～ 0.75 のベンチュリ管の機械加工。
7. ベンチュリ管直径 200 ～ 1200 mm、β 値 0.2 ～ 0.70 の粗溶接鉄板。
8. 粗鋳造ベンチュリ管の直径は 100 ～ 800 mm、β 値は 0.2 ～ 0.75 です。
9. ベンチュリ ノズルの直径は 65 ～ 500 mm、β 値は 0.316 ～ 0.775 です。
10. 1/4 丸穴プレート直径 ≤ 500mm、β は 0.245 ～ 0.6 です。
11. 円錐形集団オリフィスプレートの直径は ≤ 500mm、β は 0.1 ～ 0.316 です。
12. ダブルオリフィスプレートの直径は 40 ～ 100 mm、β は 0.2 ～ 0.75 です。
13. 小穴プレートの直径は50mm以下、βは0.2～0.75です。
14. 隠れた小穴プレートの直径は ≤ 50 mm、β は 0.2 ～ 0.75 です。
15. 高圧レンズオリフィスプレートの直径は ≤ 250mm、β は 0.2 ～ 0.75 です。
16. ワイドエッジオリフィスプレートの直径は 50 ～ 400 mm、β は 0.2 ～ 0.75 です。 17. 円形多孔板の直径は 50 ～ 2000 mm、β 値は 0.1 ～ 0.8 です。
18. 直径 100 ～ 1000 mm、β 0.46 ～ 0.84 の偏心オリフィス プレート。
19. エンドオリフィスプレート (ノズル) の直径は 100 ～ 1000 mm、β は 0.46 ～ 0.84 です。
20.上記絞り装置の圧力範囲は0～42MPa、温度は材質により決まります。
21. 隠された二重ベンチュリ管、円形断面パイプラインの呼び径: DN = 300mm~6000mm、長方形断面パイプラインの幅 x 高さ: WxH (mm) = 300x300~6000x6000、および同じ呼び径 DN で幅と高さが異なる他の幾何学的表面パイプライン。公称圧力: PN ≤ 2.5MPa、使用温度と材質によって決定されます。差圧値：（0～100）kPa、繰り返し測定誤差（安定度）：±10Pa。
22.翼風測定装置は、安定した測定、高感度、圧力損失オフセット、および高精度を備え、大口径の気流の測定に特に適しています。
23. 風力測定装置の設計には、逆吹きインターフェースと粉塵排出装置が含まれており、製品のメンテナンスに有益であり、製品の生産量が増加します。
信頼性。
24. 高度で洗練された加工・検査技術により、製品の精度と安定性が大幅に向上します。
25. 成熟したスロットリングコンポーネントは高度な電子技術と統合されており、オンサイト流量表示と複数の信号出力（4～20mA、パルス、HARTプロトコル付き）を備えたインテリジェントな統合流量測定デバイスを作成します。
26. 低電力回路設計によりエネルギー消費が削減され、システムの安定性と信頼性が向上します。統合システムにはバッテリー電源と外部 24VDC の選択肢があり、設置と使用に便利です。

主なセールスポイント:
1. 標準化は成熟しており、実際の流量校正は必要ありません。GB/T2624 および ISO5167 規格に準拠しています。標準のスロットリングコンポーネントを仕様に従って処理した後、そのまま測定に使用できるため、取引決済と測定のトレーサビリティをサポートします。
2. 可動部品がなく、耐久性と安定性: 純粋な機械式スロットルコンポーネント、回転/感知要素なし、高温および高圧耐性、信頼性の高い長期動作、長い耐用年数、基本的なメンテナンスの負担が軽減されます。
3. 幅広い媒体適応性：気体、蒸気、液体の測定が可能で、単相流体をサポートし、一部のモデルは少量の不純物を含む汚れた媒体にも適応できます。パイプ径の範囲は広範囲に及びます。
4. 低い全体コスト、柔軟なマッチング: シンプルな構造、経済的なコスト、あらゆるブランドの差圧トランスミッターとマッチングできます。オリフィスプレート、ノズル、ベンチュリ、Vコーンなど複数のタイプを使用条件に合わせて選択可能です。

アプリケーション業界:
1. 電力産業: 発電所のボイラー蒸気、一次/二次空気、循環水、天然ガスのエネルギー計測およびエネルギー消費量の計算。
2. 石油化学産業: プロセス原料液体、高圧プロセスガス、蒸気、精製パイプライン流量監視、材料比率、取引引き継ぎ測定。
3. 冶金産業: 高炉ガス、転炉燃焼排ガス、冷却水、圧縮空気、炉の状態制御、エネルギー統計の流量検出。
4. 暖房/公共エネルギー: 暖房ネットワーク内の蒸気、熱水、天然ガスのパイプラインの計量、暖房料金の請求、パイプラインの流れのバランス。
