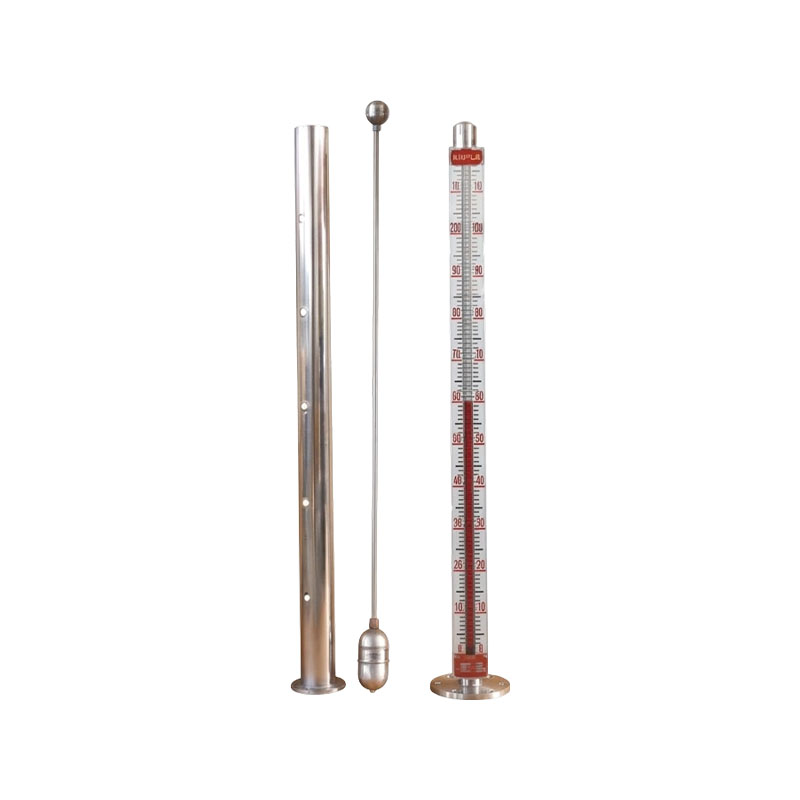

UZD-AF 上部取り付け磁気レベルゲージ

UZC-AF01シリーズベーシックタイプ磁気レベル計は、幅広い用途で一般的に使用される横置き型磁気レベル計です。フローティングボール内の磁性鋼には高品質で強力な磁石を選択しています。水、液化ガス、液体アンモニア、液体塩素、プロピレン、酸、アルカリ、塩など、さまざまな液体媒体を測定できます。
基本的な磁気レベルゲージは、使用圧力6.3MPa以下、使用温度180℃以下の液体媒体の液面測定に適しています。ベーシック磁気式液面計は、同梱のリモート送信機XG/UQZ-08と組み合わせて使用​​し、4～20mAのリモート送信信号を出力します。上下限レベル警報スイッチを搭載し、上下限レベルの警報と制御、遠隔検知、表示、制御が可能です。

製品の特徴:
1. 特殊タンクに適した上置き縦置き：上差し設置方式を採用しているため、タンク本体側面に穴を開ける必要がなく、高圧貯蔵タンク、密閉反応容器、地下貯蔵タンク、横型タンクなど側壁が開けられない設備にも最適です。設置適応性は極めて高い。
2. 完全密閉防爆、高い安全性能：全体が密閉された構造で漏れ箇所がなく、可燃性、爆発性、毒性、腐食性の媒体にも適応可能です。防爆グレード設計に対応しており、媒体の揮発や漏洩のリスクを排除し、化学防爆作業条件の基準を満たしています。
3. 非接触測定、耐久性とメンテナンスフリー: 磁気結合の原理に基づいて動作し、内部に機械的な伝達部品がなく、磨耗や詰まりがなく、中程度の粘度、結晶化、またはわずかな不純物の影響を受けません。長期間安定して動作し、メンテナンスコストもほぼゼロです。
4. 信号の統合と自動化制御への適応: リモート送信トランスミッターとスイッチ警報装置を装備して、液面のローカル可視性と 4 ～ 20mA のリモート信号送信を実現できます。液面高低警報、インターロック制御に対応しており、FA制御システムにも対応しています。

アプリケーション業界:
1. 石油化学産業: 引火性、爆発性、腐食性の化学媒体に適した、さまざまな石油貯蔵タンク、化学溶媒タンク、反応容器、蒸留塔の液面レベルの監視。
2. 製薬およびファインケミカル産業: 汚染のない完全密閉構造の無菌反応タンク、原料タンク、貯蔵タンク。クリーンな生産条件の要件を満たします。
3. 電力・火力業界：淡水化水タンク、復水水タンク、石油貯蔵タンク、投薬タンクなどの設備の液面監視に。発電所の継続的かつ安定した運転に適しています。
4. 環境水処理産業: 下水貯蔵タンク、化学薬品貯蔵タンク、再生水タンク、および酸塩基貯蔵タンクの液面検出。さまざまな酸塩基および廃水媒体に適しています。

お問い合わせ
前へV：UZC-A04F 液体ガス磁気式レベル計次へ：UZC-BF ジャケット磁気レベルゲージ
よくある質問 性能仕様

Q1: マグネット式液面計は上面式と横面式の違いは何ですか？
A: 主要な違いはインストール方法にあります。上置き型はタンク本体の上から設置するため、側壁に開口部がありません。特殊な密閉タンク、高圧タンク、側壁を開けることができないシナリオに焦点を当てています。横置きタイプは従来の縦型貯蔵タンクにも適合し、汎用性が高くなります。両者の測定原理と精度は基本的に同じです。

Q2: 高温高圧の媒体も測定できますか?
A: わかりました。この製品は、高温高圧条件に合わせてカスタマイズでき、強力な全体的なシール性と圧縮耐性、高温耐性、耐衝撃性を備えており、工業用ケトルや高圧貯蔵タンクの過酷な使用環境に対応できます。

Q3: 媒体の粘度や結晶化は測定に影響しますか?
A：基本的には影響ありません。磁気結合による非接触測定。浮遊ボールは液面とともに自律的に上下します。媒体は粘性があり、わずかに結晶化しており、少量の不純物が含まれているため、詰まりや故障の原因にはなりません。ほとんどの複雑な中程度の作業条件に適しています。

Q4: 遠隔送信や液面警報は対応していますか？
答え: サポートします。リモート伝送モジュールと組み合わせて 4 ～ 20mA の標準アナログ信号を出力し、PLC および DCS システムに接続できます。磁気スイッチを取り付けて、液面高低の自動警報やポンプ本体のインターロック始動/停止を実現することもできます。

測定範囲：300～15,000mm
測定精度: ±10 mm
チャンバー材質: 304、32、316L、PP、PTFE で裏打ちされたステンレス鋼
使用圧力：1.6、2.5、4.0、6.3MPa
温度範囲: -40°C ～ 180°C
中比重: ≥0.45 g/cm3
中密度の差: ≥0.15 g/cm3
中粘度: ≤0.02 Pa・s
出力信号：4～20mA DC、600Ω負荷
接続フランジ: DN20、DN25 など。フランジ規格: HG/T 20592-2009

XG/UZD-AF 上置きタイプ
L ドレンバルブ
□ 上下限レベルスイッチ
Y XG/UQZ-08 2線式送信機
d 耐圧防爆形（Ex d）
i 本質安全防爆型（Ex ia）
□ 隔離された安全バリア付き
E XMT バーグラフ デジタル インジケーター — (1) 水平 / (2) 垂直
J1 スチームヒータージャケット
J2 バキュームジャケット
—□ 測定範囲
—□ 中密度
—□ 作動圧力
