UZC-BF ジャケット磁気レベルゲージ Manufacturers
ホーム / 製品 / 水準器 / UZC-BF ジャケット磁気レベルゲージ
  • UZC-BF ジャケット磁気レベルゲージ
  • UZC-BF ジャケット磁気レベルゲージ

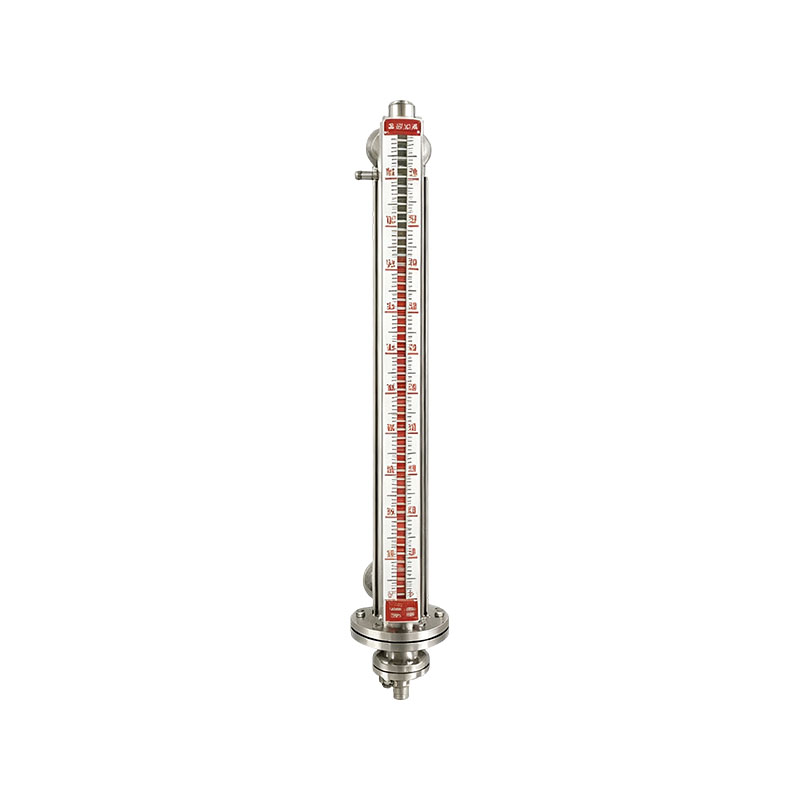

UZC-BF ジャケット磁気レベルゲージ

XG/UZC-BF シリーズ ジャケット磁気レベルゲージは、新しい現場での液面検出および絶縁機器です。ジャケットを採用することで常に一定温度での液面計測が可能となり、低温で固まりやすく流動性の悪い液体媒体の計測も確実に行えます。断熱ジャケットは断熱材として機能し、不凍液、断熱、加熱が必要な化学プラントの液面測定にも使用できます。ジャケット形式には、蒸気ジャケット、循環水ジャケット、真空ジャケットなどがあります。同梱のリモート発信器XG/UQZ-08と組み合わせて4~20mAのリモート信号を出力し、上下限液面警報スイッチを搭載し、上下限液面警報・制御、遠隔検出・表示・制御が可能です。

製品の特徴:
1. 結晶化と固化を防ぐための断熱とヒートトレース: 外部ジャケットキャビティを蒸気、熱水、サーマルオイルで満たすことで測定管の温度を維持し、媒体の結晶化、固化、壁掛けを回避し、凝固しやすい媒体の液面レベルの正常な測定を確保できます。
2. ローカル可視性、オプションのリモート出力: 赤と白のフリップコラムを現場で直観的に読み取り、電源は不要です。 4~20mA信号を出力する液面発信器を搭載しており、DCS/PLCに接続して遠隔監視が可能です。上下限警報連動スイッチの搭載も可能です。
3. 安全で信頼性の高いシール、作業条件への強力な適応性:磁気カップリングの非接触伝送、指示計と測定媒体間の完全な分離、高度なシールと漏れ防止、高圧、腐食性、有毒媒体の作業条件に適応可能、防爆オプション。
4. メンテナンスが最小限で済む頑丈な構造: 機械全体がシンプルな機械構造で、脆弱なトランスミッション部品がなく、取り付けが簡単です。受液材は304/316Lから選択可能で、中程度の耐食性があり、長期間の使用でも安定しており、日常のメンテナンスが最小限で済みます。

アプリケーション業界:
1. 石油化学産業
アスファルト、樹脂、重油などの固化しやすい媒体の貯蔵タンクや反応容器に使用され、スチームジャケット断熱により媒体の凝結や結晶化を防止し、タンク内の液面監視を実現します。
2. ファインケミカル・医薬化学品
各種溶融材料、飽和食塩水、結晶化しやすい化学材料タンクは、媒体の凝固や閉塞を防ぐジャケット断熱を備えており、腐食性媒体や有毒媒体の液面測定に適しています。
3. 石炭化学産業
コールタール、粗フェノール、溶融物質の貯蔵タンクや塔は、媒体温度が低下すると固化する傾向があります。液面計の正常な動作を保証するために、ジャケットのヒートトレースに依存しています。
4. 油および食品加工
パーム油、動物性油脂、蜂蜜などの低温で固まりやすい物質は、結露を防ぐため温水ジャケットで断熱し、貯蔵タンクの液面を監視します。

よくある質問 性能仕様

Q1: ジャケット付き磁気レベル計のジャケットはどのような媒体を通過しますか?
A: ヒートトレースメディアとしては、蒸気、熱水、サーマルオイルが一般的に使用されます。機器の損傷を防ぐため、液面計ジャケットの定格パラメータを超える圧力と温度の媒体を導入することは固く禁止されています。

Q2: ジャケット磁気フラップ レベル ゲージは、すべての媒体に対してヒート トレースを必要としますか?
A: いいえ、そうではありません。低温で凝固や結晶化が起こりやすい材料にのみ適用可能。室温で流動性の良い媒体は、測定に影響を与える過度の温度を避けるためにジャケットヒートトレースを使用する必要がありません。

Q3: ジャケット付き磁気レベル計にリモート発信器を取り付けることはできますか?
A: わかりました。 4-20mA信号を出力し、DCS/PLCに接続するための磁気リモートトランスミッタを装備することができます。同時に、オンサイトの磁気フラップディスプレイを維持し、アラーム制御を実現するために液体レベルスイッチを追加することもできます。

Q4: ジャケットキャビティと測定メインキャビティは接続されていますか?
A: 相互接続されていません。ジャケットは外部中間層であり、ヒートトレース媒体は測定材料に接触せずに中間層内のみを循環するため、ヒートトレースと測定の間の相互隔離が実現されます。

測定範囲:300~15,000mm
測定精度: ±10 mm
チャンバー材質:304、321、316L
使用圧力:1.6、2.5、4.0、6.3MPa
温度範囲: –196 ~ 450 °C
中密度: ≥0.45 g/cm3
中粘度: ≤0.02 Pa・s
ジャケット蒸気圧力:0.8MPa
出力信号:4~20mA DC 600Q
負荷蒸気接続サイズ:M224×1.5など
接続フランジ: DN20、DN25 など。フランジ標準: HG/T 20592-2009
