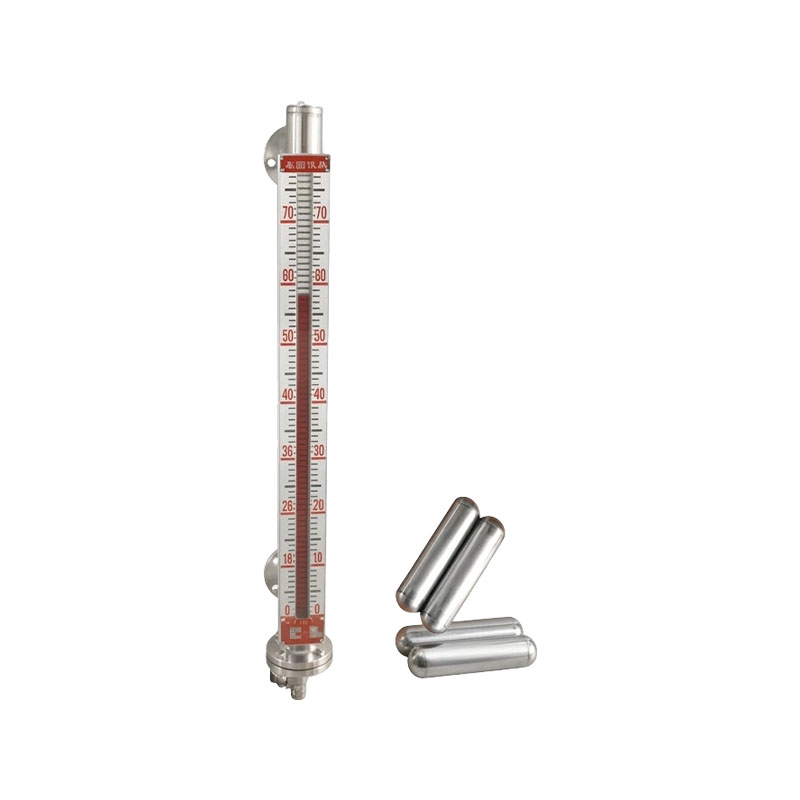

UZC-A04F 液体ガス磁気式レベル計

UZC-A04Fシリーズは、圧力容器内の蒸発しやすい媒体の液体測定、特に液化ガス、液体アンモニア、プロピレンなどの液体レベルの測定に適しています。蒸発しやすいこの特殊な媒体のために、レベルゲージの主管路を蒸発室と測定室に分割するためのギアレバーが選択されています。液面計内の液化ガスが温度の影響を受けて内部で気化すると、気泡が気化室に沿って上昇しますが、測定室には入らず磁気フロートの動作に影響を与えません。これにより、気泡による磁気フロートの跳ね上がりが効果的に防止され、製品の性能が安定して信頼できます。測定プロセス全体に死角はなく、目を引くディスプレイ、直感的な測定値、広い測定範囲が備わっています。同梱のリモート送信機XG/UQZ-08と組み合わせて4～20mAのリモート信号を出力できます。上下限液面警報スイッチを搭載し、上下限液面警報と制御を実現し、遠隔検出、表示、制御を実現します。

製品の特徴:
1. 耐低温性と液体ガスへの適応：液体窒素、液体酸素、液体アルゴンなどの低温液体媒体に特化して設計された本体は、低温に強く、媒体の気化干渉を防ぎ、安定した液面レベル測定を保証します。
2. 非接触磁気結合測定: 磁気フロートが液面に応じて上昇および下降し、外部磁気フラップ/センサーが信号を感知します。測定チャンバーには電子部品が含まれておらず、低温の可燃性および爆発性媒体に適しています。
3. 複数の信号出力はオプションです。現場で視覚化するための磁気フリップボードを装備することができ、ローカル表示とリモートコントロールルームモニタリングを実現するために、4-20mAリモートトランスミッターとスイッチアラームを装備することができます。
4. 信頼性の高いシールと低メンテナンス: 完全に密閉された耐圧構造により、冷エネルギーの漏れが減少し、凍結、着霜、閉塞が起こりにくくなります。内部には脆弱な機械伝達部品がなく、日常生活における分解やメンテナンスは基本的に必要ありません。

アプリケーション業界:
1. ガスエネルギー産業: 空気分離装置、液体ガス貯蔵タンク、液体窒素、液体酸素、液体アルゴン低温貯蔵タンクの液面監視。
2. 化学工業: 低温化学薬品貯蔵タンク、低温液化媒体反応容器、バッファータンクの液面監視。
3. バイオ医薬品産業: 生体サンプルの液体窒素貯蔵タンクおよび低温試薬貯蔵容器の液面測定。
4. 冶金溶接産業: 液体ガス供給ステーション、液体酸素および液体アルゴン供給貯蔵タンク、溶接保護ガス貯蔵タンクの液面検出。

お問い合わせ
前へV：UZC-A03F 耐食磁気レベルゲージ次へ：UZD-AF 上部取り付け磁気レベルゲージ
よくある質問 性能仕様

Q1：液体ガス磁気式液面計は測定媒体の気化泡の影響を受けませんか？
回答: タンク内のフロート上で沸騰する泡の乱れを軽減するために、蒸発防止構造と一致する選択が行われます。設置中に圧力インターフェースが正しいことを確認します。通常は安定して測定できます。厳しい沸騰条件の場合は、特別な最適化を行うためにメーカーに事前に通知する必要があります。

Q2: -196℃の液体窒素作業条件に直接使用できますか?
回答: 液体ガス専用モデルは許容されますが、通常の磁気フリップ プレートは許容されません。ご注文の際はシール部品の材質と耐低温レベルを確認し、中温と最低使用温度をご指定いただく必要があります。
Q3: 不正確なリモート信号送信の一般的な理由は何ですか?

回答： ① 低温媒体の密度が低く、フロートの浮力が不足しているため、フロートの選定が間違っている。 ② 設置パイプラインの断熱不良、外部の霜や凍結によりフロートが固着する。 ③ リモートセンサーの取り付けがオフセットしているため、ゼロレンジの再校正が必要です。

Q4: 設置のための特別な要件は何ですか?
回答: 垂直に設置する必要があり、タンクと液面計の間の接続パイプラインは十分に断熱され、低温に保たれている必要があります。バルブには低温遮断弁の設置を推奨します。磁性鋼の減磁を避けるために、無作為にボディを叩くことは許可されません。

測定範囲：300～15,000mm
測定精度: ±10 mm
チャンバー材質：304、321、316L
フロート材質：Ti
使用圧力：2.5、4.0、6.3MPa
温度範囲: –40°C ～ 80°C
媒体の比重: ≥0.45 g/cm3
媒体の密度差: ≥0.15 g/cm3
媒体の粘度: ≤0.02 Pa・s
出力信号：DC4～20mA、600Ω負荷
接続フランジ: DN20、DN25 など。フランジ標準 HG/T 20592-2009

XG/UZC-A04F 液体と気体の種類
L ドレンバルブ
□ 上下限レベルスイッチ
Y XG/UQZ-08 2線式送信機
d 耐圧防爆形（Ex d）
i 本質安全防爆型（Ex ia）
□ 隔離された安全バリア付き
E XMT バーグラフ デジタル インジケーター — (1) 水平 / (2) 垂直
J1 スチームヒータージャケット
J2 バキュームジャケット
—□ 測定範囲
—□ 中密度
—□ 作動圧力
