UZC-A02F 高温高圧磁気式液面計 Manufacturers
ホーム / 製品 / 水準器 / UZC-A02F 高温高圧磁気式液面計
  • UZC-A02F 高温高圧磁気式液面計
  • UZC-A02F 高温高圧磁気式液面計

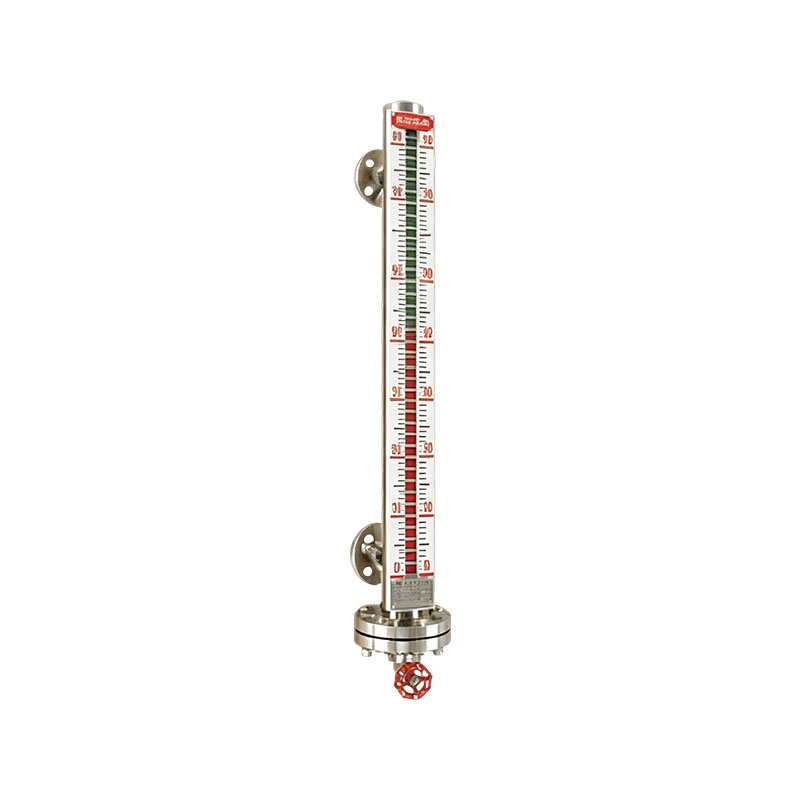

UZC-A02F 高温高圧磁気式液面計

UZC-A02F高温高圧磁気式液面計シリーズは、最高温度450℃、最高使用圧力16.0MPaの高温高圧環境下でのレベル測定に使用されます。測定プロセス全体に死角はなく、目を引くディスプレイ、直感的な測定値、広い測定範囲が備わっています。同梱のリモート送信機XG/UQZ-08と組み合わせて4～20mAのリモート送信信号を出力できます。上下限液面警報スイッチを装備し、上下限液面警報と制御を実現し、遠隔検出、表示、制御を実現します。

製品の特徴:
1. 優れた耐温度・耐圧性能：専用の高圧シリンダと耐高温フロート構造の設計により、高温・高圧の使用条件に耐え、ボイラーや高圧反応器などの過酷な現場に適応し、高温での磁性鋼板の減磁を効果的に防止する放熱構造により、安定した信頼性の高い運転を実現します。
2. 測定の安全性隔離、本質安全性: 外部指示計は測定媒体から完全に隔離されており、媒体漏れの危険はありません。ローカルディスプレイは電源を必要とせず、可燃性、爆発性、有毒、有害な媒体の液面測定に使用できます。
3. 直観的な表示、プロセス全体を通して死角なし: 磁気フリップカラムは現場で赤と白の色を表示し、液面境界が明確で目に見えます。プロセス全体を通じて測定の死角はなく、必要に応じて範囲をカスタマイズできます。液面高さを現場で直接読み取ることができます。
4.豊富な機能拡張と容易なメンテナンス：4-20mAリモート発信器と高低液面警報スイッチを搭載し、遠隔監視と連動制御を実現します。シンプルな構造で分解・メンテナンスが容易で、後のメンテナンスコストも安価です。

アプリケーション業界:
1. 電力産業: ボイラードラム、脱気装置、高圧ヒーターなどの高温高圧容器内の液面レベルの監視。
2. 石油化学産業: 高圧反応器、水素化ユニット、高温貯蔵タンク、タワーのレベルと境界の測定。
3. 冶金産業: 高温熱交換装置、圧力貯蔵タンク、プロセスタンクの中レベルの検出。
4. エネルギーおよび暖房産業: 熱交換ステーション、蒸気貯蔵タンク、高圧加熱装置、液面監視。

お問い合わせ
前へV：UZC-A01F 高温低圧磁性液面計次へ：UZC-A03F 耐食磁気レベルゲージ
よくある質問 性能仕様

Q1: 高温高圧磁気レベル計の媒体密度の最低要件は何ですか?
A: 中密度は一般に 0.40g/cm 3 以上です。密度が低すぎるとフロートが正常に浮かなくなり、測定不良の原因となります。境界位置を測定する場合、2 つのメディア間の密度差が 0.06g/cm 3 以上であることをお勧めします。また、注文時に実際のメディア密度を提供する必要があります。

Q2：液面計のフラップが液面の上昇、下降に追従しない原因は何ですか？
A: 一般的な原因としては、フロートの詰まり、高温による磁性鋼板の減磁、磁気カップリングの故障などが考えられます。まず、動作温度と圧力が機器の定格パラメータを超えているかどうかを確認します。シリンダー内のフロートに不純物が付着していないか確認してください。フラップをたたいたりしないでください。機械を停止して圧力を抜き、カバーを開けてフロート成分を確認します。

Q3: 高温高圧の磁気式液面計は界面を測定できますか?
A: 2 つの非混和媒体の境界位置を測定できますが、十分な濃度差を満たす必要があり、対応する境界位置専用のフロートを選択する必要があります。高圧高温条件下では、中程度のコークス化やスケーリングが境界測定の精度に影響を与える可能性があります。

Q4: リモート信号は不正確ですが、現場の反転表示は正常です。何をすべきでしょうか？
A: 現場で反転した場合、本体の測定には問題ありませんが、リモート送信機に問題があることがわかります。電源DC24V、配線に緩みがないか確認してください。発信器の取り付け位置を確認し、必要に応じて 4 ～ 20mA 出力を再校正し、シリンダーとフロートを改造しないでください。

測定範囲：300～15,000mm
測定精度: ±10 mm
チャンバー材質：304、321、316
使用圧力：1.6MPa、2.5MPa
温度範囲: ≤450 °C
媒体の比重: ≥0.5 g/cm3
媒体の密度差: ≥0.15 g/cm3
媒体の粘度: ≤0.02 Pa・s
出力信号: 4 ～ 20 mA DC、600 Q 負荷
接続フランジ: DN20、DN25 など。フランジ規格: HG/T 20592-2009

XG/UZC-A02F 高温高圧タイプ
L ドレンバルブ
□ 上下限レベルスイッチ
Y XG/UQZ-08 2線式送信機
D 半爆発型
I ベンアウンタイプ
□ 隔離された安全バリア付き
E XMT バーグラフ デジタル インジケーター — (1) 水平 / (2) 垂直
J1 スチームヒートジャケット
J2 バキュームジャケット
—□ 測定範囲
—□ 中密度
—□ 作動圧力
