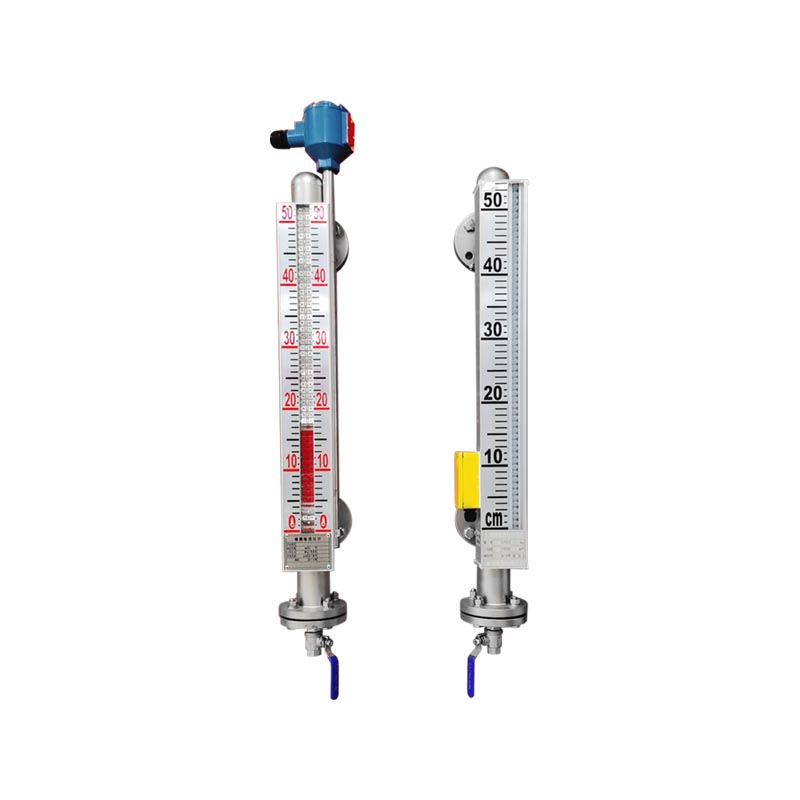

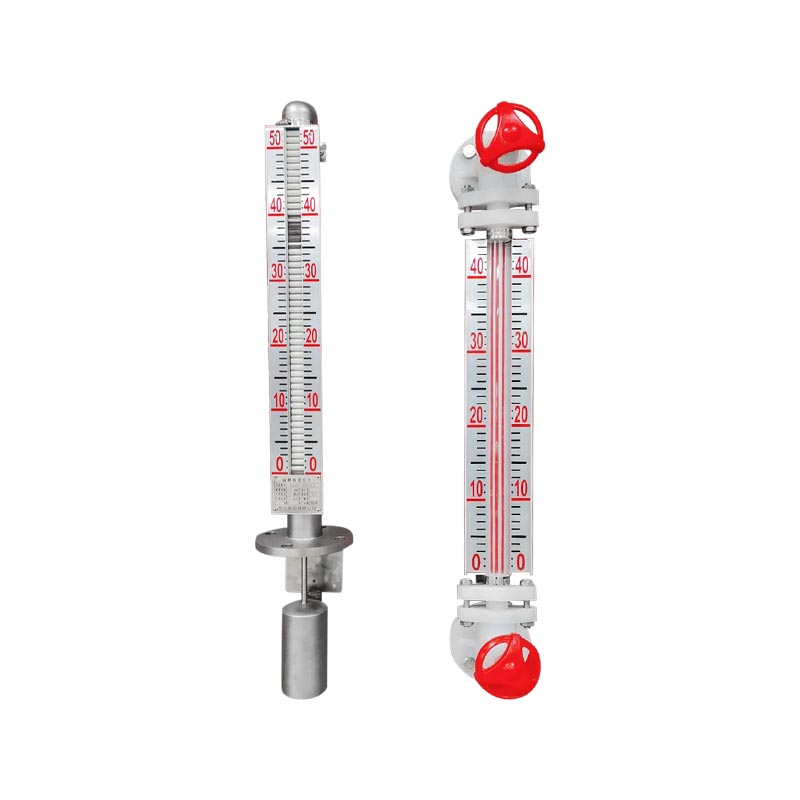

磁気フロート式レベル計 XGUHZ-50Cシリーズ

XGUHZ-50Cシリーズの磁気フロート式レベル計は、同様の海外レベル計の導入に基づいて当社によって開発されました。化学工業省の規格 HG/T21584-95 に従って、新しいタイプの液面計が開発されました。製品の信頼性と技術的優位性を保証するために、機器の主要な部品はすべて品質の高い原材料または輸入部品を使用しています。国内外の同様の製品を完全に置き換えることができます。信頼性、安全性、実用性があり、高温、高圧、腐食性液体の測定と制御に広く使用されています。 UHZ-50Cシリーズ磁気フリップボードレベルゲージは、電力、石油、化学、冶金、環境保護、海洋、建設、食品、その他の産業で生産プロセスの液位測定と制御に広く使用されています。 XGUHZ-50Cシリーズは、各種塔、タンク、溝、ボール型容器などに使用できる磁気フロート計です。ボイラーなどの媒体液面検出に使用できます。 UHZシリーズ磁気フリップボードレベル計は、高い密閉性、漏れ防止機能を備え、高温、高圧、耐食性に適しています。ガラス板（チューブ）の液面計、透明度が悪い、破裂しやすい、その他の欠点を補い、測定プロセス全体に死角がなく、明確な測定範囲を示します。部品およびコンポーネント用の磁気フリップボードレベルゲージは、1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti PTFE (PTFE)、PP、PVC、およびその他の材料、および輸入部品を使用しています。信頼性、耐食性に優れています。 UHZ-50シリーズは、耐食型磁気フリップレベル計、断熱ジャケット、高温高圧磁気二重レベル計、UHZ-50D上置き式磁気フロート式レベル計、UHZ-50S上差し式磁気フロート式レベル計およびコントローラなど、さまざまな使用環境や各種メディアレベル計に合わせて作業環境に合わせて製作できます。 UHZ-50Cシリーズ 磁気フロート式レベル計 本体、回転板ボックス（ユーホン、ホワイトボード、小型磁気フロート）、フランジカバー等により、あらゆる液体容器の液面測定が可能です。磁気フリップボードレベルメーターは、高温、防爆、防食、食品および飲料などに使用できます。液体レベルのその場表示またはリモート表示および制御。高い密閉性、漏れ防止、高温、高圧、高粘度、強力な腐食条件でも安全で信頼性の高い液面測定が可能、測定プロセス全体に死角がなく、表示が鮮明で、読み取りが直観的で、測定範囲が広い、LK液面警報、制御スイッチ、上下限警報および液面または境界レベルの制御が実現可能、LB液面発信器により液面レベル、インターフェース信号を2次ラインに変換4～20mADC、遠隔検出、指示、記録、制御。

製品の特徴:
1. シンプルな構造、しっかりとした締め付け、特別なメンテナンスは不要です。
2. 液面レベルを直接表示。高温、流れ、流れやすさ、燃えやすさ、毒性などの特性の影響を受けません。
3. 動作する電源がない。ケースを取り外す必要はありません。変化と警報のレベルも表示できます。
4.真空、高圧、高温環境に使用でき、低密度媒体も適用できます。
5. 耐食性、ほとんどの腐食性液体に適しています。

主な応用産業:
1. 石油化学産業
原油貯蔵タンク、反応釜、蒸留塔、溶剤タンク、酸塩基貯蔵タンク、油ガス分離装置;原油、ディーゼル、ガソリン、さまざまな溶剤、酸ベースの化学媒体を測定します。
2. 石炭化学・肥料産業
石炭石油プラント、合成アンモニア、尿素プラント、メタノール貯蔵タンク、循環水タンク、復水タンク、高温高圧条件下での貯蔵タンクの液面監視。
3. 電力産業（火力発電、コージェネレーション）
脱気器、凝縮器、高圧・低圧加熱器、水槽、汚水槽；ボイラー補助タンクの液面は、DCS への遠隔送信信号により一致します。
4. 水処理と環境保護
下水処理場、純水ステーション、再生水再利用、薬品貯蔵タンク（PAC、PAM、酸性薬品タンク）、廃水調整タンク。市営給水タンク。
5. 製薬産業
反応槽、原料槽、発酵槽、精製水貯蔵槽；医薬品のクリーンな作業条件に適したサニタリー磁気フロートレベルゲージです。
6. 飲食物
醸造、飲料、穀物、油の加工。貯蔵タンク、原料タンク、衛生的で防食性の素材を使用、食用油、シロップ、発酵液の計量。

主要なセールスポイント:
1. 現場表示は直感的で電源不要
マグネットカップリングにより反転板・反転コラムを駆動し液面表示を行うことにより、赤と白の境界が一目瞭然で、遠くからでも確認できます。電力を消費しないので停電時でも使用可能です。
2. シンプルな構造、高信頼性、長寿命
本体はシリンダー、フロート、マグネットフリップコラムで構成されており、複雑な伝達部品がないため、故障率が低く、メンテナンスが少なく、長期安定して使用できます。
3. 密閉性が良く、漏れがない
媒体とインジケーター部分は完全に分離されており (磁気結合伝送)、従来のガラス管/ガラスプレートのような漏れのリスクがなく、有毒、可燃性、腐食性の媒体により適しています。
4. 過酷な労働条件に適応する
高温（最大 400 ℃）、高圧（最大 PN40 ）、強い腐食に耐えることができ、オプションのライニング/材料（PP、PTFE、304/316L）でほとんどの作業条件をカバーできます。
5.安全かつ防爆、危険な環境に適しています
本体は純粋な機械構造で、オプションの本質安全防爆リモート伝送トランスミッターを備えており、石油、化学物質、貯蔵タンクなどの可燃性および爆発性の環境に非常に適しています。
6. インテリジェンスを実現するためにリモート送信をインストールすることができます

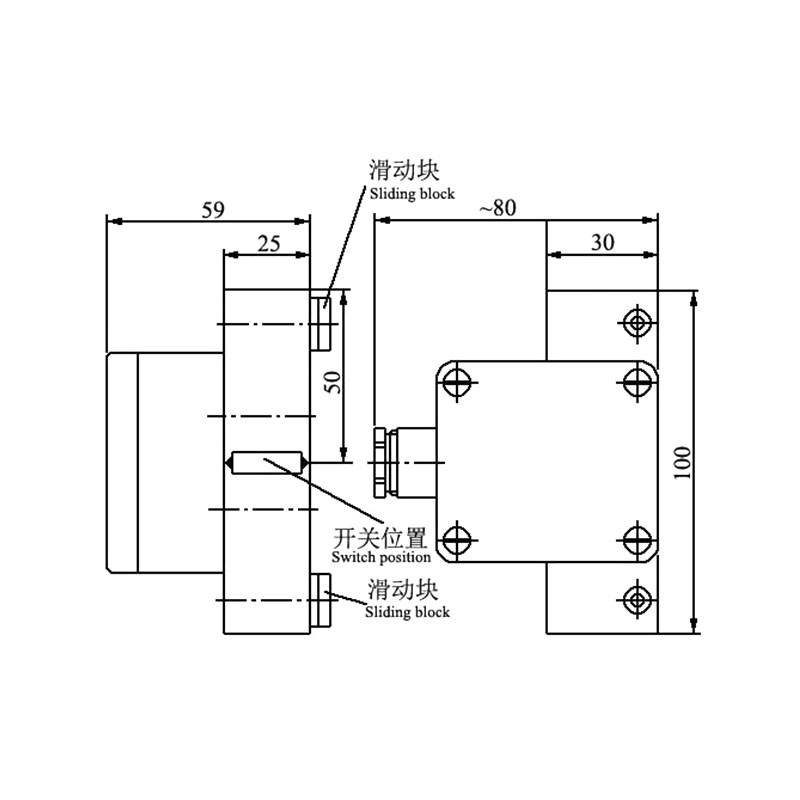

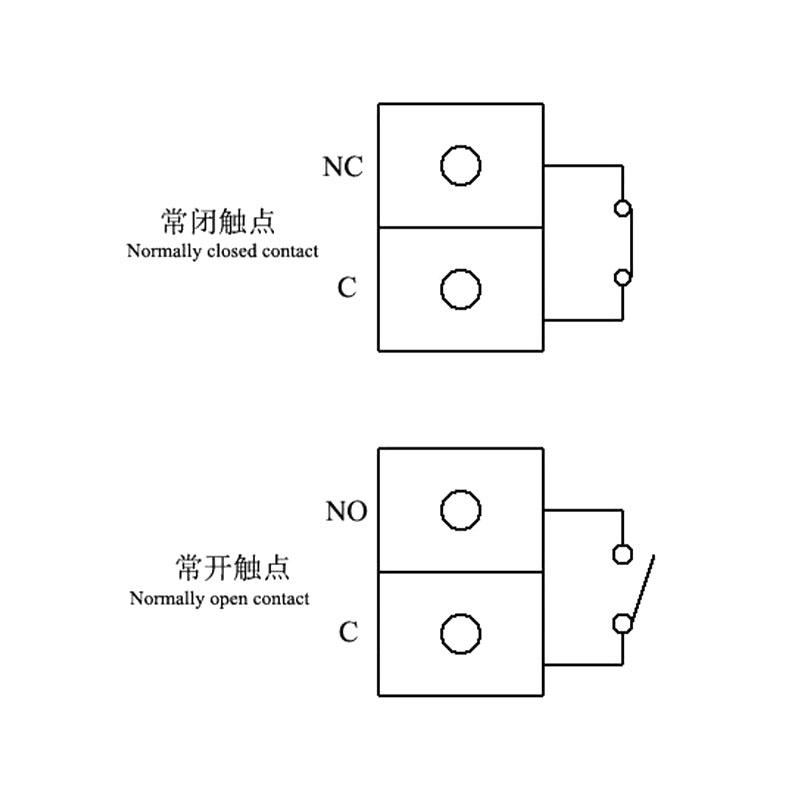

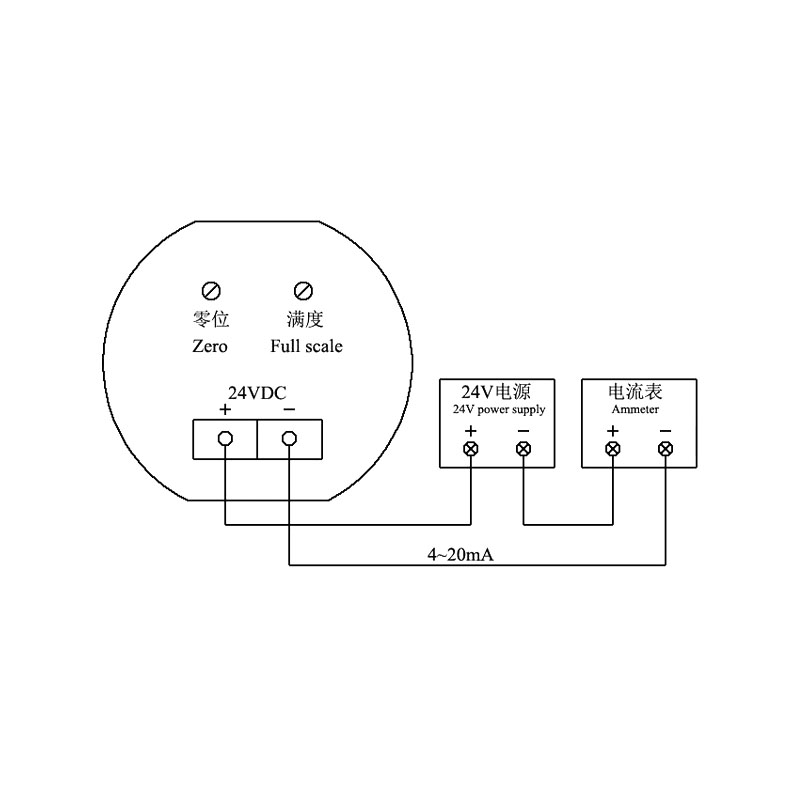

オプションの磁歪/リードスイッチリモートトランスミッタは、4～20mA、HART、RS485、およびその他の信号を出力でき、DCS/PLCに接続して集中監視できます。また、上下限警報用の液面スイッチを装備することもできます。
7. 広い測定範囲と柔軟な設置
測定高さは数百ミリメートルから10メートル以上まであり、横置き、上置き、横置きなどの複数の設置方法があり、さまざまなタンク本体に適しています。

アプリケーションノート：
1. フランジ上のユーザー機器は、製造および溶接の形状位置公差の確保に注意を払う必要があります。
そうしないと、インストールと使用に影響します。
2. 液面計は垂直に設置してください。垂直度は5度未満とする。
3. 形状構造図「L1」は、サイドマウント磁気液面計「シェンチューブ距離」と呼ばれます（または、
ブラインドエリア）。これは、ユーザーが理解する必要がある重要なパラメータです。液面計の基本パラメータのうち重要なパラメータです。
アルキメデスの定理によれば、磁気フロートレベル計の長さは測定される物質の密度に依存します。
液体媒体。液体媒体の密度が小さいほど、磁気フロートの下部リードからのリードチューブが長くなります。
パイプの底部までの「シェンチューブ距離」の長さは、逆に、短ければ短いほど。使いやすさを追求したデザイン
デザイン。ユーザーの正しい使用方法、設置方法、特殊な典型的な液体密度、シンクの管理テーブルは、次のように使用できます。
参考。
4. メインダクト内の磁気フローターは過渡現象を防止するため、高速移動と衝撃に耐えます。液面計：キャシー
鉛液パイプの底部に固定された磁気フロートを使用します。ユーザーは、をインストールする前にインストールする必要があります。
インストールする前にカードを使用してください。
5. 液面計は、磁気フロートがメインパイプ内で自由に動くように垂直に取り付ける必要があります。
6. 液面計および容器には、洗浄およびメンテナンスのために材料を遮断するためのストップバルブが装備されている必要があります。            7. 液面計: 正確であるという保証はありません。液面計の通常の動作に直接影響します。
8. 液面計の取り付け後、補正用磁石: 磁気二重列ガイドの場合、ゼロ未満が赤、ゼロ以上が白になります。
9. 液面計：まず、先頭液配管のバルブを開けます。液体培地を先導管にバランスよく入れ、
磁気フリップの故障や回転の混乱により、浮力差が急激に上昇する液体媒体は避けてください (この現象が発生した場合、磁気再校正が必要になる可能性があります)。
10 オープンエンドフランジブリ: 磁気フロートを使用する場合、磁気フロートを使用する場合は、磁気端の磁気が上向きになるように注意してください。反転できません。
１１．液面計：e フロートの詰まりや浮力の低下を防ぐため、固体不純物や磁性不純物が混入しないこと。
12. メディアによると、下水弁の本管では、管内の沈殿物を除去します。
