UZ-CZ型磁歪式液面計 Manufacturers
ホーム / 製品 / 水準器 / UZ-CZ型磁歪式液面計
  • UZ-CZ型磁歪式液面計
  • UZ-CZ型磁歪式液面計

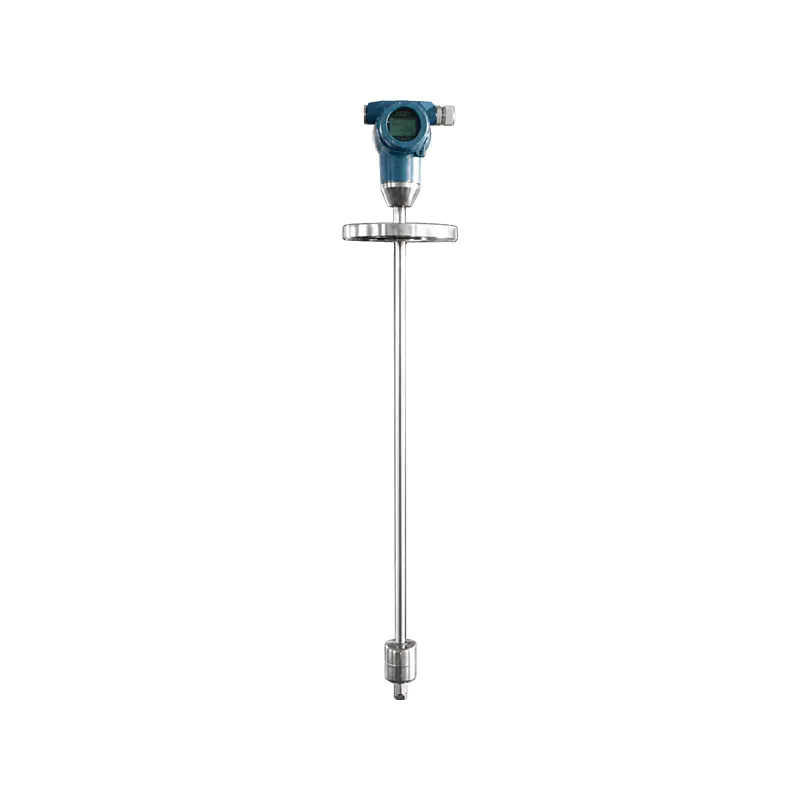

UZ-CZ型磁歪式液面計

UZ-CZ磁歪式レベルゲージです。磁歪式レベルゲージは、液体レベルとインターフェースの連続測定を実行し、監視と制御用のアナログ信号出力を提供できる独自の高精度磁気センサーです。従来のリード送信機よりも10倍以上高い誘導分解能を備えています。基本構造は、信号処理機能を備えた電子変換部品と誘導電子部品をステンレス管の中に組み込んだものです。磁歪式液面計はタンク上部に一括設置することも、タンク側出口管を通して上部に設置することもできます。感知電子部品は、液面の変化によって上昇または下降する磁気フロートの位置を測定でき、電子変換部品はマイクロプロセッサによって処理されて 2 線アナログ信号出力になります。電子部品を内蔵したハウジングはセンサーチューブの先端に取り付けられており、特殊な組立構造となっているため、高温での使用が可能です。標準の 2 線式 4 ～ 20 mA 出力信号により、ユーザーは機器の 3 つのボタンを使用して現場で液体レベルの実際の測定範囲を簡単に校正できます。インテリジェント伝送器は使いやすく、校正しやすいように設計されており、UZ 型磁気液面計と組み合わせて使用​​することもできます。

製品の特徴:
1. タンクレベルまたは界面の連続測定に適しています。
2.最先端の磁歪原理を採用。
3. 測定精度は非常に高く、誤差は全範囲のわずか 0.01%、最大誤差は 1.27mm 以内です。
4. 高温高圧下での作業が可能です。最高温度は250℃まで、最高圧力は10MPaまで選択可能です。
5. 本質安全防爆性能を備えており、可燃性および爆発性の場所での使用に適しています。
6. HART プロトコル通信による標準 4-20mA 信号を出力します。
7. 選択可能な温度信号出力機能を持っています
8. タンクの上部または側面に設置される統合設置方法は非常に便利で簡単で、現場での校正も簡単です。

アプリケーション産業。
1. 石油化学産業
原油および精製油の貯蔵タンク、反応容器、蒸留塔、油と水の境界測定。防爆タイプは可燃性、爆発性媒体に使用され、液面や油水界面の測定、タンク面積の測定、石油精製装置の液面監視などに使用できます。
2. 化学工業
酸・アルカリ、有機溶剤、腐食性液体貯蔵タンク、バッチタンク；プロセス液面を正確に制御し、タンクのオーバーフローや乾燥を防ぐために 316L および PTFE 耐食プローブを選択し、DCS システムに接続します。
3. 水処理・環境保護産業
汚水タンク、沈殿池、淡水化水タンク、薬品貯蔵タンク;下水処理場、発電所の化学水ワークショップ。下水、化学物質、上水のレベルを監視し、腐食性下水化学物質の作業条件に適応します。
4. 食品・医薬品産業
成分タンク、貯蔵タンク、医薬品反応タンク;サニタリーグレードの 316L 素材で作られており、GMP 清浄度要件を満たしており、媒体汚染のリスクがなく、飲料、乳製品、医薬品の貯蔵タンクの高精度液面測定に使用されます。

お問い合わせ
前へV：UQZシリーズ磁気浮上ボールレベル計次へ：UGS/UNS石英管レベルゲージ
よくある質問 性能仕様

Q1: 磁歪式レベルゲージは油と水の界面を測定できますか?
A: わかりました。液面データと境界データを同時に出力できるレベルゲージで、媒体が層状になっているオイルタンクや貯蔵タンクに適しています。界面を安定して識別するには、浮遊ボールを装備する必要があり、異なる媒体の密度差が最小限の要件を満たしている必要があります。

Q2: 媒体は腐食性です。磁歪式レベルゲージの選び方は？
A: 接触媒体部分には 316L ステンレス鋼と PTFE 耐食性シースを選択してください。強酸塩基条件では、媒体の温度と圧力を確認し、腐食によるプローブの損傷を避けるために、耐食性プローブロッドを使用することを優先する必要があります。

Q3: 磁歪式レベルゲージは定期的な校正が必要ですか?
A: 測定原理自体には機械的磨耗がなく、通常の作業条件下では頻繁に校正を行う必要はありません。測定精度を確保するため、初期設置、フローティングボールの交換、メンテナンス後に現場検証を行うことをお勧めします。

Q4: 磁歪式レベルゲージは防爆環境でも使用できますか?
A: もちろん、防爆等級に適合し、石油化学産業の可燃性および爆発性の貯蔵タンクに使用される防爆モデルをお選びください。設置と配線は現場の防爆規則に準拠する必要があります。

電子送信機
ハウジング: 防爆鋳造アルミニウムハウジング。 1/2 インチ NPT ネジ接続とケーブル グランドが含まれます。
再現性: フルスケールの 0.005%、0.38 mm を超えない。
非直線性: フルスケールの 0.01%、0.9 mm を超えない。
精度: フルスケールの 0.01%、1.27 mm を超えない。
電源：DC10.5～36V
極性保護: 回路内で直列に接続されたダイオード
出力: 標準 4 ～ 20 mA。 SPAN と ZERO は現場で手動で校正可能
ダンピング: プッシュボタンによりオンサイトで調整可能。調整範囲：0.1～36秒
動作温度: -40 ～ 65 °C
相対湿度: <85%

センサーチューブ
材質：316SSステンレス鋼、20#合金鋼、ハステロイ、PTFE、メッキオプション
動作温度: -40 ～ 65°C。 /HHT オプションで最大 250°C
最大動作圧力: 標準バージョンは 148°C で最大 6.5 MPa。 /HHPオプションで最大20.4MPa
測定範囲：0.3～20メートル
取り付け: 標準 3/4 インチ NPT 圧縮ねじ継手
防爆等級: EXib ICT5 規格

XG/UZ-CZモデル 磁歪式レベル発信器
G リジッドロッド センサーの種類
R フレキシブルロッド
1 1.6MPa プロセス圧力(MPa)
2 2.5MPa
3 4.0MPa
4 6.3MPa
10.0MPa
1 フランジ プロセス接続
2 ネジ付き
P 4～20mA出力 送信機の種類
D 4 ～ 20 mA ハート
I 本質安全防爆
1 ステンレス鋼(304、321、316L) 接液部材質
2 ステンレス鋼 PTFE (F4) ライニング
その他
A ローカルインジケーター 表示タイプ
B デジタル表示
C その他
X その他 options, e.g., number of temperature measurement points その他 Options
