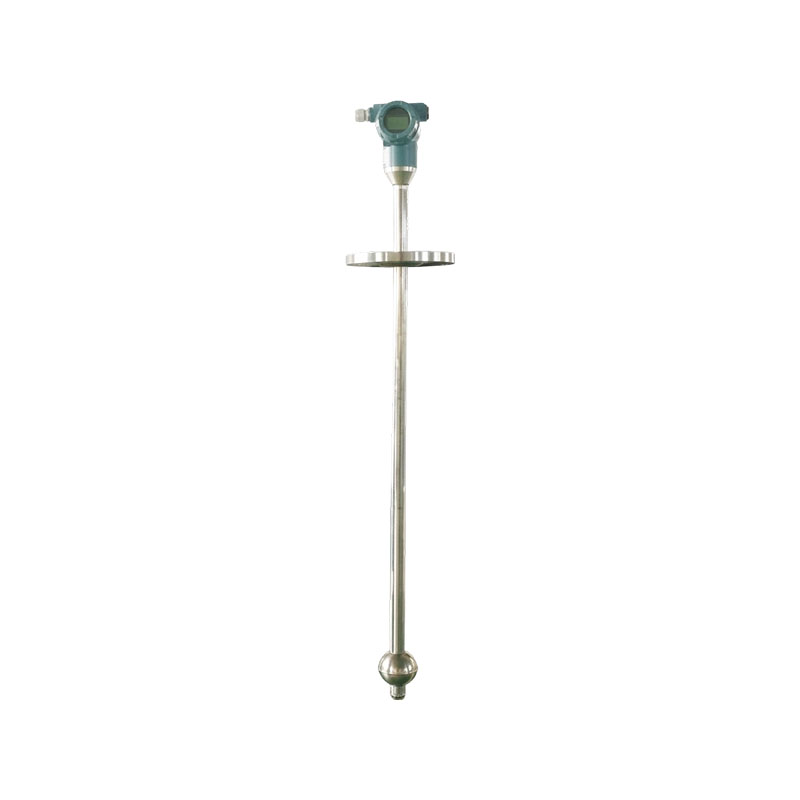

UQZシリーズ磁気浮上ボールレベル計

UQZシリーズ磁気浮上ボールレベルゲージは、国内外の製品を参考にして慎重に設計され、多くの類似製品の利点を積極的に吸収および融合し、当社の技術者を通じて元の製品構造を大胆に改善しました。高品質の磁石と輸入電子部品を使用することにより、この製品はシンプルな構造、便利な使用、安定した性能、長寿命、簡単な設置と保護という利点があります。磁気浮上ボールレベルゲージは、さまざまな産業オートメーションプロセスにおける液面の測定と制御に適用されます。石油加工、食品加工、水処理、製薬、電気、製紙、冶金、船舶、製鋼炉などの分野での液面計測・制御・監視に幅広く使用できます。

製品の特徴:
1. シンプルで信頼性の高い構造：複雑な電子部品はなく、主にフローティングボール、磁石、ガイドロッド、スイッチ部品で構成されており、振動に強く、長寿命でメンテナンスの手間がかかりません。
2. 複数の信号出力が利用可能: スイッチアラーム出力を設定でき、4a 4-20 mA アナログリモート伝送信号も伝送​​できるため、PLC および DCS 制御システムへの接続が簡単になります。
3.さまざまな媒体の使用条件に適しています：本体は304/316Lステンレス鋼、PP、PVCの耐食性材料でできており、水、油、酸、アルカリの腐食性液体を測定できます。
4.柔軟な設置形式: 上部と側面の設置をサポートし、貯蔵タンクやボックスに適しており、設置とデバッグが簡単で、校正のためにカバーを開ける必要がありません。
5.防爆仕様：防爆仕様により、可燃性および爆発性の作業条件下でも使用でき、化学薬品タンクエリアの安全要件を満たします。

アプリケーション業界:
1. 石油化学産業：各種石油貯蔵タンク、中間貯蔵タンクで、液面高低警報や現場での液面監視を実現。
2.水処理環境保護：汚水タンク、投薬タンク、浄水タンク、給水ポンプの起動/停止の制御、薬液レベルの監視。
3. 電力産業: 発電所の燃料タンク、脱塩水タンク、酸性薬剤タンクのレベル監視と連動警報。
4.一般産業機器：機械装置油タンク、油圧所、給排水設備、マッチングタンクレベル検出。

お問い合わせ
前へV：UQZ-08 リモート送信機次へ：UZ-CZ型磁歪式液面計
よくある質問 性能仕様

Q1: 磁気浮上ボールレベルゲージは粘性媒体を測定できますか?
A: 高粘度でスケールしやすいメディアには適していません。粘性物質はフローティングボールに付着しやすく、詰まりの原因となり測定不良の原因となります。中粘度が低く壁に貼りつきにくい作業条件下では通常通りご使用いただけます。

Q2: 磁気浮上ボールレベル計は減磁しますか?おおよその寿命はどれくらいですか?
A: 通常の使用条件下では、磁性鋼は容易に減磁しません。超高温に長時間さらされると磁気崩壊が促進されます。非腐食性および非衝撃性の作業条件下では、機器の耐用年数は数年になります。定期的に浮き玉の活性状況を確認することをお勧めします。

Q3: 磁気浮上ボールレベル計の出力信号は何ですか?
A: スイッチ出力は液面高低警報連動用と、主に2種類あります。 4 ～ 20mA のアナログ出力。PLC/DCS システムに接続され、液面信号を遠隔から連続送信できます。

Q4：磁気浮上式ボールレベル計を設置する際の注意点は何ですか？
A: パイプラインとタンク内の混合ブレードによるフローティング ボールの動きの干渉を避けてください。媒体の圧力と温度は、機器の定格パラメータを超えることはできません。サイドマウントバージョンでは、取り付けフランジが水平であり、フローティングボールが障害物なく上下に移動することを確認する必要があります。

周囲温度: -20 ～ 80°C:
相対湿度: 5% ～ 100% (直接湿気を含む)
周囲圧力: 86 kPa ～ 108 kPa
動作圧力 (MPa): <2.5 MPa
挿入深さ (mm): 200 ～ 6000
測定範囲 (mm): 500 ～ 6000 mm;
リモート伝送タイプ：DC24V電源、4～20mA出力
測定精度: L = 500 ～ 1000 mm < ±1.5%、L > 1000 mm < ±1.0%
デッドゾーン: 66 ～ 120 mm (水が媒体の場合):
中温: -20 ～ 125 °C:
中粘度: < 0.05 Pa・s;
中密度: 0.35 ～ 0.5 g/cm3、0.5 ～ 0.75 g/cm3、0.75 ～ 1.5 g/cm3
防爆等級: ibIICT5
エンクロージャ保護等級: IP65、IP68

電磁フロート式液面計選定表

XG/UQZ 磁歪式レベル発信器
ゲージの種類 1 ローカルレベルインジケーター
2 遠隔送信タイプ
ガイドチューブ＆フロート材 P ステンレス鋼(304、321、316L)
F フッ素樹脂ライニング
S PVC
フランジ材質 G 炭素鋼
P ステンレス鋼(304、321、316L)
S PVC
実使用圧力 A 0.6MPa (HG/T 20592–2009)
B 1.0 MPa (HG/T 20592–2009)
C 1.6 MPa (HG/T 20592–2009)
D 2.5 MPa (HG/T 20592–2009)
フランジ仕様 A DN80
B DN100
C DN125
D DN150
中比重 —XX
注文長さ —XX
防爆要件 O 非防爆
B 本質安全
