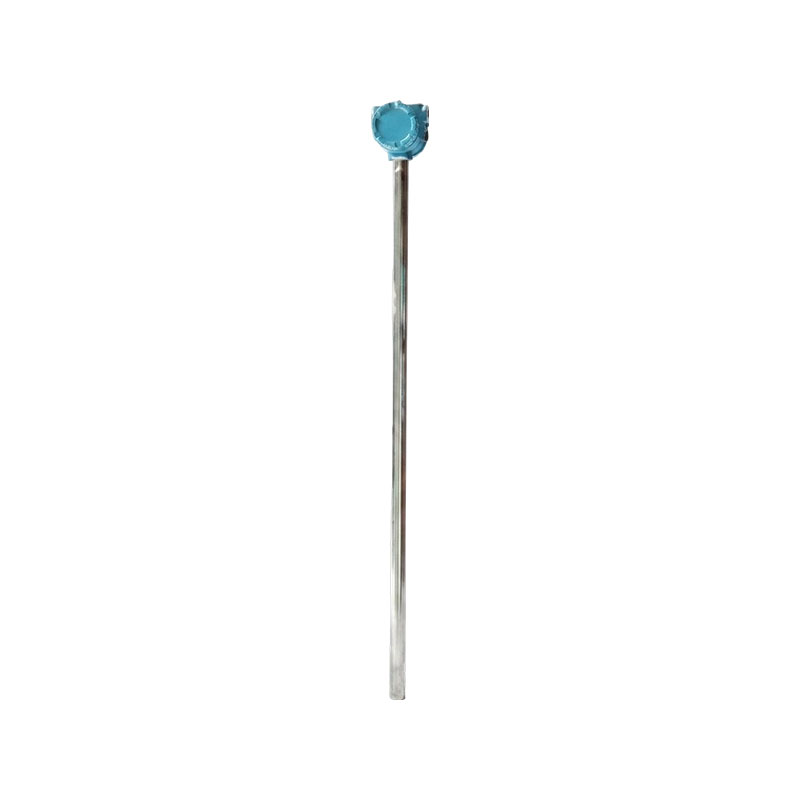

UQZ-08 リモート送信機

UQZ-08 リモート送信機は、液面センサーと変換モジュールで構成されています。発信器のセンサはUZ型磁気フロート液面計の主管の外側に束ねた形で固定されており、液面計と同じ磁気結合方式となっています。磁性フロートが液面とともに上下動すると、液面位置に対応するドライスプリングチップ群がフロート内部の磁場の影響を受けて作動し、抵抗チェーンの値が変化します。変更された抵抗信号は、変換モジュールを介して 2 線式 4 ~ 20mADC の標準信号出力に変換されます。この信号は、当社のマイクロコンピュータ産業用インテリジェント制御機器と組み合わせて使用​​したり、他の二次機器に接続して、表示、制御、調整、警報の目的を達成するために簡単に使用できます。送信機ハウジング内の回路基板上にゼロ位置調整ノブとフルスケール調整ノブがあり、ゼロ位置とフルスケール点の位置を簡単に決定できます。

製品の特徴:
シンプルな構造、簡単な設置、信頼性の高い性能、耐食性、防爆性、鮮明な表示。

主な応用産業:
1. 石油化学産業
石油化学装置、製油所、化学反応容器、高温腐食性媒体、結晶化しやすい粘性物質の測定、タンクの液面、塔の差圧、プロセスパイプラインの圧力、媒体と伝送器本体の直接接触を避けるための絶縁ダイヤフラム遠隔伝送。
2. 電力産業(火力発電・コージェネレーション)
ボイラードラム液面、脱気装置、高圧・低圧ヒーター、高温蒸気、ボイラー水の測定;発電所の水処理システムの圧力・液面監視は、遠隔信号伝送によりDCSシステムに接続され、遠隔監視連動を実現します。
3. 冶金産業
鉄鋼製錬および非鉄金属製錬。高炉および転炉をサポートするプロセス、高温スラリー、腐食性電解液、タンクレベルの測定、パイプラインの差圧、防塵性、高温および過酷な現場環境。
4. 水処理と都市環境保護
大規模下水処理場、浄水場、化学排水処理。汚泥、高不純物廃水、腐食剤貯蔵タンク、タンクレベル、パイプライン圧力、中央制御室からの遠隔データ収集を実現するための遠隔送信。

よくある質問 性能仕様

Q1: リモート伝送器と通常の圧力伝送器の最大の違いは何ですか?
A: 通常の送信媒体は測定チャンバーに直接入ります。リモートトランスミッターは、圧力を伝達するために絶縁ダイヤフラムとオイルを満たした毛細管に依存しており、媒体はトランスミッター本体に接触しません。高温、高粘度、結晶化しやすい、腐食性の高い媒体に適しており、現場での測定や中央制御室での遠隔信号受信が可能です。

Q2: リモート送信機のキャピラリチューブは長いほうが良いですか?制限事項は何ですか?
A:長ければ長いほど良いというわけではありません。キャピラリーの長さが長すぎると、温度ドリフトが増加し、測定精度に影響を与える可能性があります。通常は 1 ~ 5 メートルを測定することをお勧めします。温度差が大きい作業条件では、キャピラリ チューブをできる限り短くすると同時に、キャピラリ チューブの締め付けや曲がりを避けるために適切な保護を行ってください。

Q3: リモート送信機の使用が必要となる動作条件はどれですか?
A: ① 媒体の温度が高く、伝送器本体の許容温度を超えています。 ②媒体は粘稠で結晶性があり、圧力管が詰まりやすい。 ③ 強力な腐食性媒体は、送信機の測定コンポーネントを損傷する可能性があります。 ④ 衛生要件は高く、圧力によるデッドコーナーのある作業環境があってはなりません。

Q4: リモート送信機は主にどのようなパラメータを測定できますか?
A: 主に圧力と差圧を測定し、差圧換算により液面や界面の測定を実現します。貯蔵タンク、反応器、塔で広く使用されており、DCS/PLC システムとインターフェースするために 4 ~ 20mA の標準信号を出力します。

測定範囲:500~15,000mm
測定精度: ±10 mm;特別な要件の場合は ±5 mm
送信機出力信号:2線式4~20mA DC
電源電圧:DC24V
消費電力: <1.0 W
周囲温度:-40℃~120℃
中温:180℃
保護等級: IP65
防爆評価: 本質安全防爆: ib IIC T4;耐圧防爆: d IIB T4
ケーブル入口ネジ: 防水 M15x1.5
雌ねじ: 耐圧防爆 M20x1.5、雌ねじ
